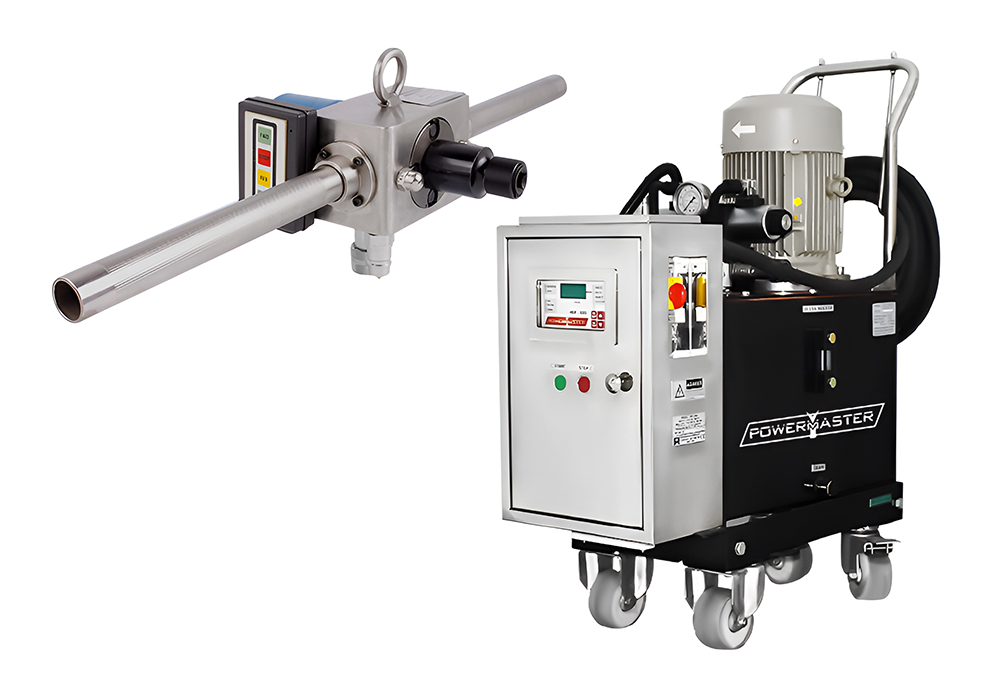

Гидравлическая система расширения трубок Hydex

Гидравлическая система расширения (прокатки) трубок Powermaster Hydex представляет собой гидронасос с гидроприводом, которые используют новейшие технологии, что позволяет создать малогабаритный насос, развивающий давление 100 бар. Система установлена на четырёх колёсах для маневренности на месте. Расширение труб регулируется изменением давления в насосе. При достижении необходимого утончения стенки привод автоматически отключается. Powermaster предлагает вам уникальный выбор из трёх различных насосов в зависимости от ваших задач и бюджета.

Привод взаимодействует с насосом через пульт дистанционного управления напряжением 9 В постоянного тока. Это обеспечивает безопасность и устраняет необходимость в электрическом кабеле между насосом и приводом, который используют другие производители.
Бесшумная работа по сравнению с электрическими и пневматическими системами расширения труб.
Компактны, поэтому просты в использовании внутри барабанов котлов.
Совместимость: один и тот же силовой блок для всех четырех приводов позволяет прокатывать трубы с наружным диаметром от 5/8 дюйма до 4 дюймов.
Очень высокий развиваемый крутящий момент позволяет легко прокатывать трубы большого диаметра с толстыми стенками в толстых трубных решетках.
Длительный срок службы + низкие эксплуатационные расходы.
Монтаж котлов выполняется в рекордно короткие сроки.
Может работать в течение длительного времени, поскольку привод не подвержен воздействию тепла.
Двухприводной силовой блок доступен для подключения двух приводов к одному силовому блоку, что сокращает время цикла расширения труб еще на 50%.
Микропроцессорное управление насосом автоматизирует цикл расширения. Время отключения, паузы и реверса привода регулируется.
Нет необходимости в повторной ручной ОСТАНОВКЕ/ПУСКЕ привода во время цикла расширения — полностью автоматически.
Скорость привода остается постоянной во время цикла расширения, в отличие от электрических или пневматических приводов.

Гидравлические насосы HEP
Гидравлические приводы
Гидравлические шланги
Кабели питания
Гидравлические головки

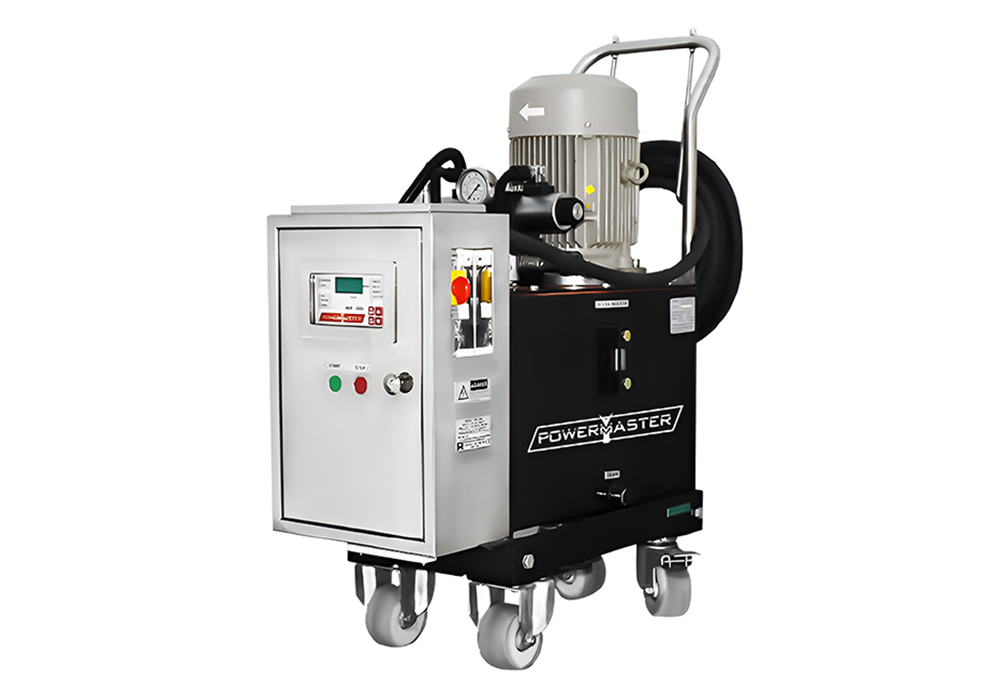

Гидравлические насосы HEP

Характеристика	Модель
Характеристика	HEP-300	HEP-500	HEP-1000 TWIN HEAD
Объем масляного бака, литры	30	45	138
Гидравлическое масло	SAE VG 68	SAE VG 68	SAE VG 68
Макс. рабочее давление, бар	100	100	100
Масса нетто, кг	80	100	220
Габаритные размеры, мм	610 x 270 x 985	820 x 320 x 985	1775 x 550 x 1200
Электрический двигатель	3 л.с., однофазный	5 л.с., трёхфазный	10 л.с., трёхфазный
Напряжение	230 В / 110 В	415 В	415 В
Стандартный размер шланга (длина)	1/2 дюйма (10 м)	1/2 дюйма (10 м)	1/2 дюйма (10 м)

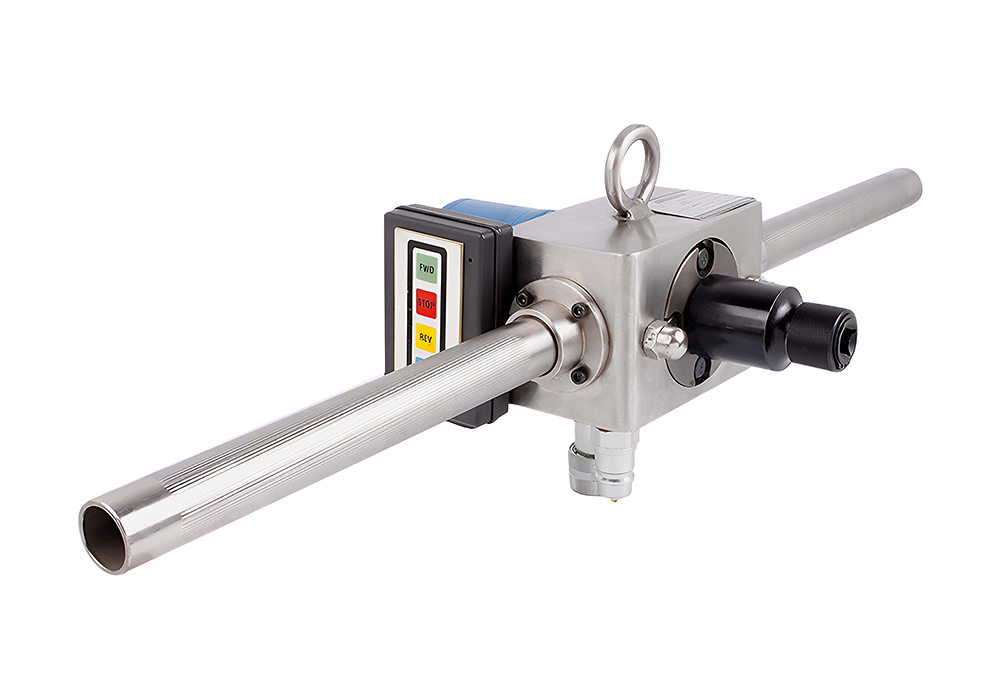

Гидравлические приводы

Диапазон расширения трубы				Привод		Скорость вращения привода без нагрузки, об/мин	Вес привода, кг
Наружный диаметр стальной трубы		Наружный диаметр медной трубы		Модель	Приводной квадрат, дюймы	С HEP-300/500/1000
мм	дюймы	мм	дюймы	Модель	Приводной квадрат, дюймы	С HEP-300/500/1000
15 — 25	5/8 — 1	25 — 38	1-1.1/2	HED-3	3/8	620/954/800	9.6
19 — 38	3/4 — 1.1/2	32 — 64	1.1/4-2.1/2	HED-4	3/8 & 1/2	350/480/400	9.7
38 — 76	1.1/2 — 3	50 — 102	2-4	HED-5	1/2 & 3/4	62/84/70	11.0
50 — 102	2 — 4	—	—	HED-6	3/4 & 1	40/62/54	11.5

Привод поставляется с кнопками «ВПЕРЁД», «СТОП», «НАЗАД», «АВТО», быстроразъёмными соединениями, розетками и реактивной штангой. Силовой агрегат включает 2 шланга длиной 10 метров каждый. При необходимости возможна поставка более длинных шлангов.

Гидравлические шланги

Модель	Кол-во x Размер x Длина, м
HE/HS/1210/2	2 x 1/2” x 10
HE/HS/5815/2	2 x 5/8” x 15
HE/HS/5820/2	2 x 5/8” x 20
HE/HS/1210/4	4 x 1/2” x 10
HE/HS/5815/4	4 x 5/8” x 15
HE/HS/5820/4	4 x 5/8” x 20
