Гидравлическая система расширения трубок Thrust

Гидравлическая система расширения (прокатки) трубок Powermaster Thrust применяются с гидравлической системой расширения VMH для теплообменников. Ось паза ролика в инструменте параллельна оси обоймы. Представляет собой гидронасос с гидроприводом, которые используют новейшие технологии, что позволяет создать насос, развивающий давление 100 бар. Система установлена на четырёх колёсах для маневренности на месте. Расширение труб регулируется изменением давления в насосе.

Специально разработаны для расширения толстостенных и необычных труб повышенной твёрдости, где обычные расширители не справляются.
Возможность расширения труб в глубоких каналах благодаря ступенчатому расширению.
Качественное герметичное соединение за 3–5 секунд.
Точный контроль усилия прокатки.
Постоянная скорость вращения даже под нагрузкой обеспечивает равномерное давление на ролики для плотного прилегания и герметичного соединения трубы с трубной решеткой.
Внутренняя цилиндричность расширяемых труб.
Прочная конструкция обеспечивает длительный срок службы.
Снижение растяжения и внутренних напряжений в трубах.
Простота эксплуатации экономит время и снижает нагрузку на оператора.
Большой масляный бак и внешний фильтр обеспечивают лучшее охлаждение и легкую замену фильтра.
Автоматическая система смазки увеличивает срок службы инструмента и снижает затраты на расходные материалы.
Непрерывный программируемый цикл с микропроцессорным управлением.

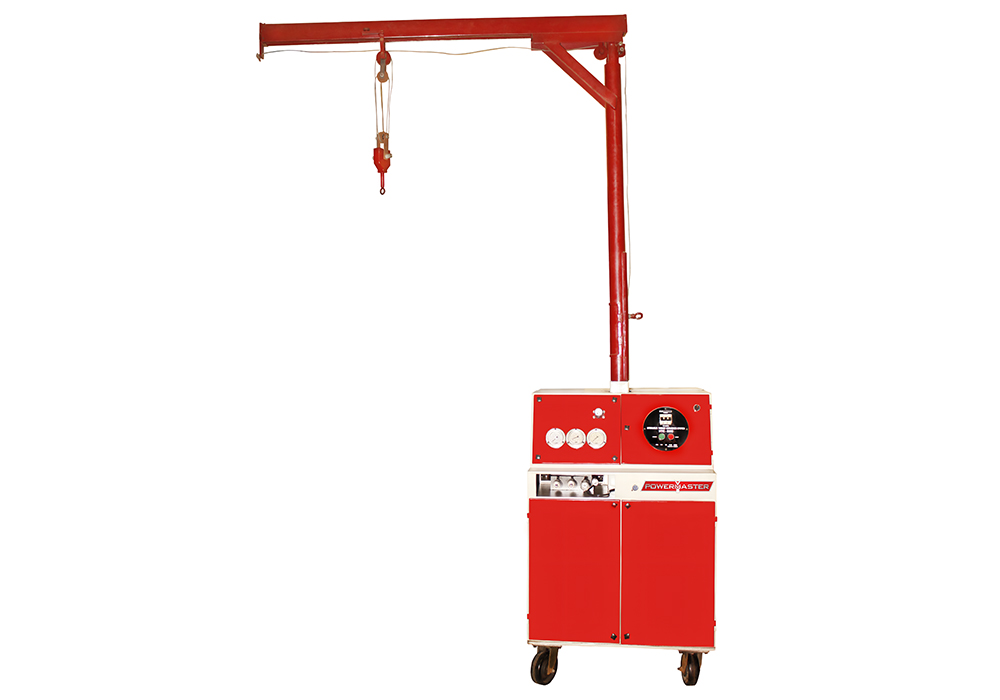

Гидравлический насос

Требуемое напряжение: 415 В, 3 фазы.
Электродвигатель: 5 л.с.
Объём резервуара: 138 литров (32 галлона).
Вес: 450 кг (990 фунтов).
Высота: 1000 мм (39 дюймов) с резервуаром, 2630 мм (103 дюйма) с системой подвески.
Основание: 1220 x 630 мм (48 x 25 дюймов).
Максимальное рабочее давление: 100 бар.

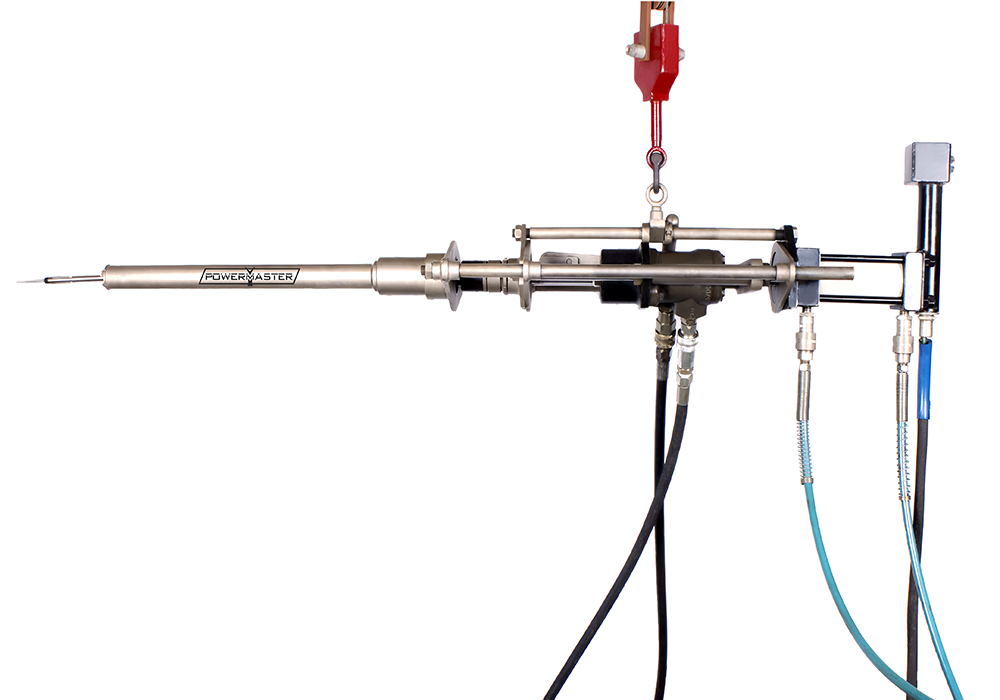

Гидравлический привод

Диапазон труб: наружный диаметр от 1/2” до 2”, толщина трубных решёток до 5.1/2”.
Также доступны специальные расширители.
Частота вращения без нагрузки: 780 об/мин.
Управляющее напряжение: 24 В постоянного тока.
Ход поршня: 65 мм.

Расширители трубок Powermaster серии S для использования с системой Thrust

Доступные размеры	Наружный диаметр от 1/2” до 2”
Длина ролика	от 1.1/2” до 2.1/2”
Для трубных решеток	от 1.1/4” до 5.1/2”
Доступные модели	от 4-14S до 16-16S

Дополнительное пространство для установки ступеней для прокатки трубных решеток большей толщины без снятия расширителя с трубы.
Доступен удлинитель для развальцовки труб в глубоких каналах.
Информацию о доступных расширителях уточняйте по каталожному номеру HTTE/038/1.
Система поставляется с руководством по эксплуатации, в котором подробно описаны характеристики и принадлежности.
