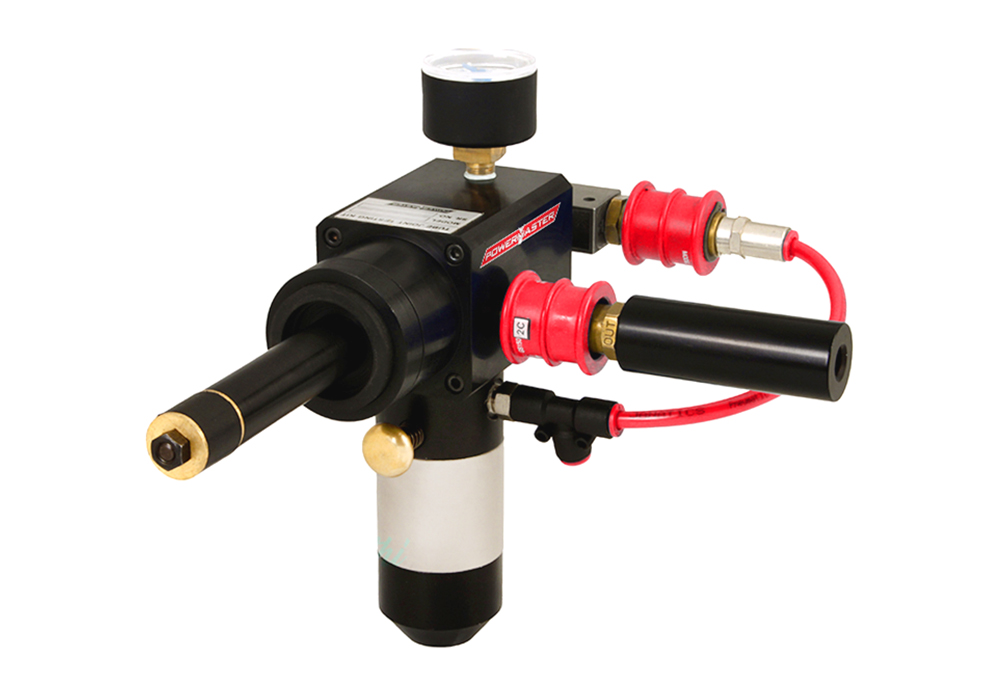

Инструмент для испытания соединений труб JTK-6500

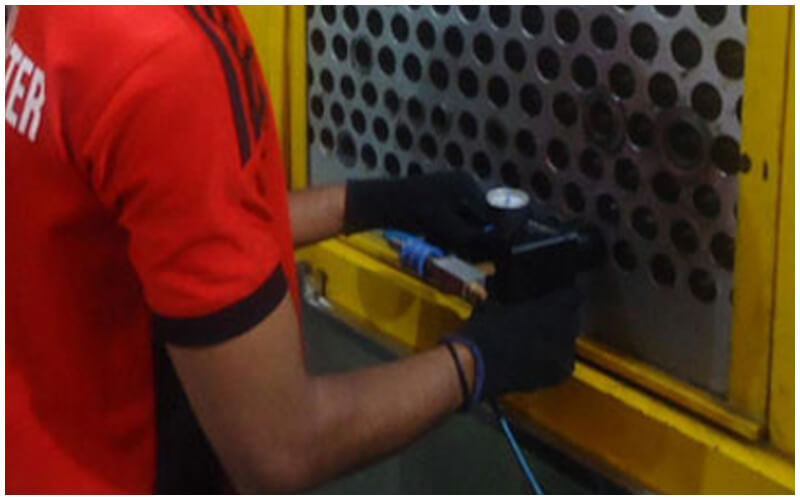

Инструмент для испытания соединений труб Powermaster JTK-6500 используется для простого, быстрого и надежного испытания соединений труб с трубной решеткой в котлах, конденсаторах, теплообменниках и других трубчатых теплотехнических устройств. Бесшумный в работе. Эргономичный дизайн упрощает испытание.

• Простое, быстрое и надежное испытание соединений труб. Проверка 10 трубных соединений в минуту.
• Сменные комплекты уплотнений: позволяют проверять трубные соединения внутренним диаметром от 7,75 мм до 30,63 мм благодаря легко заменяемым принадлежностям.
• Вес пистолета для проверки соединений составляет менее 1,5 кг.
• Подача воздуха: используется стандартный заводской источник сжатого воздуха давлением от 70 до 100 фунтов на кв. дюйм (от 4,7 до 6,8 бар).
• Бесшумная работа. Эргономичный дизайн упрощает испытание.
• Каждый комплект упакован в компактный и удобный кейс.

Порядок работы

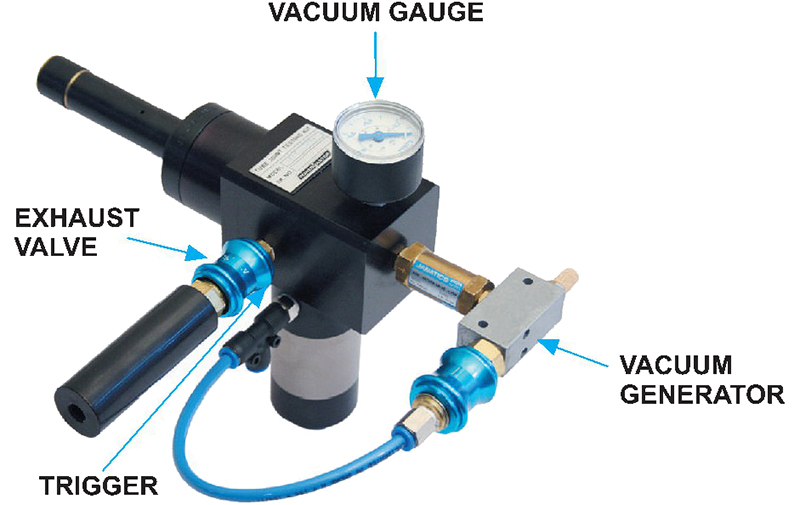

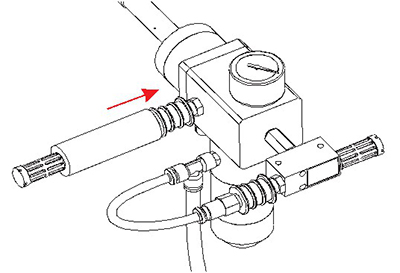

A) Закройте выпускной клапан, сдвинув его в крайнее правое положение.

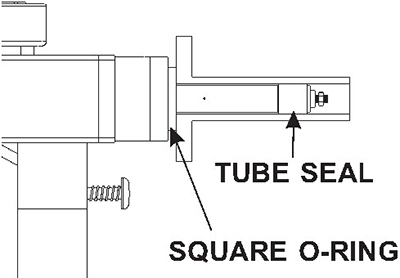

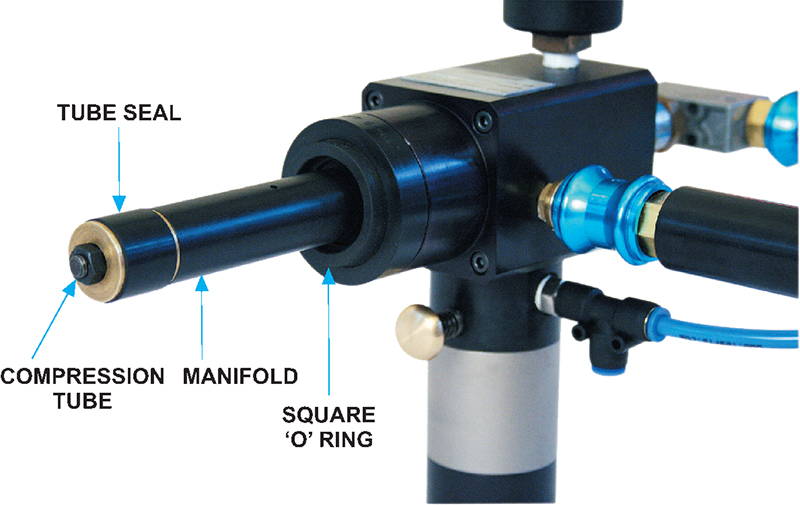

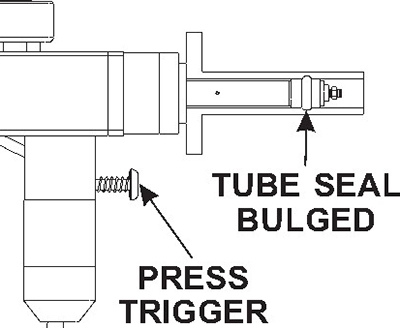

B) Вставьте коллектор до плотной посадки квадратного уплотнительного кольца на трубку.

C)

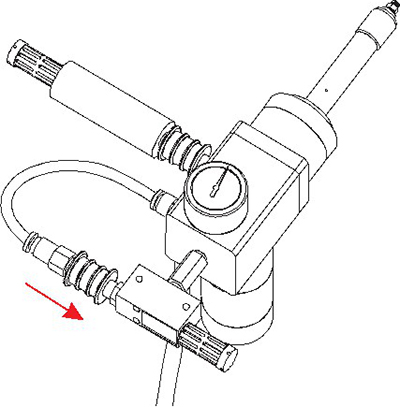

D) Сдвиньте вакуумный клапан вправо, чтобы начать создавать вакуум. Манометр покажет уровень вакуума.

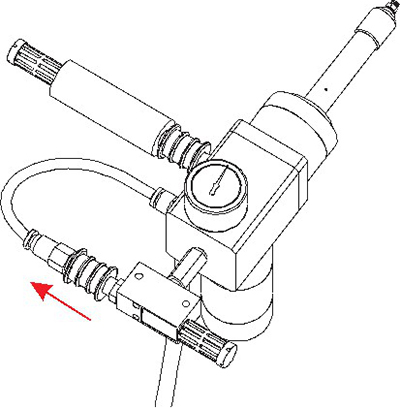

E) Закройте вакуумный золотниковый клапан, сдвинув его влево. Это прекратит создание вакуума. Наблюдайте за показаниями вакуумметра. Уровень вакуума падает, если соединение протекает.

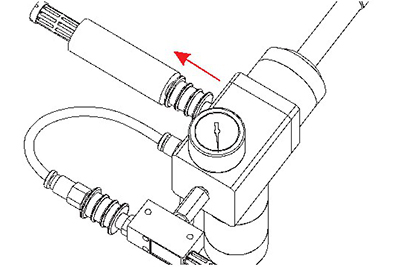

F) После проверки соединения ослабьте уплотнение трубки, сдвинув выпускной клапан влево. Комплект для проверки соединений можно извлечь после того, как уплотнение трубки разрушится.

Технические характеристики
