Инструменты для извлечения трубок Pine Jenny

Инструменты и аксессуары для извлечения трубок типа «Pine Jenny» от Powermaster — это мощная система, предназначенная для разрушения трубных соединений в трубной решетке в теплообменниках, конденсаторах и котлах.

Сначала трубы отрезаются с одного конца, оставляя обрезки в одной трубной решетке. Эти обрезки будут удалены с помощью принадлежностей для вытягивания труб типа «Pine Jenny» после удаления всех труб. Затем тяговая оправка (наконечник) вдавливается в конец трубы с помощью пневматического или электрического ударного гайковерта. Рекомендуется использовать ударный гайковерт с квадратным хвостовиком размером 1 или 1.1/2 дюйма. После того, как оправка достаточно вдавлена в трубу, любые аксессуары крепятся к концу оправки. Это могут быть адаптеры с одинарной или двойной тягой. Благодаря контролируемому ударному воздействию труба отсоединяется от трубной решетки без повреждений, что облегчает и ускоряет извлечение. Это гарантирует плавный и эффективный процесс извлечения труб, снижая при этом трудозатраты.

Система «Pine Jenny» находится в производстве уже несколько десятилетий и является важным инструментом, используемым в промышленности для извлечения труб из теплотехнических устройств. Все детали данной системы совместимы с системами извлечения труб от Airetool, Wilson, Elliot и других производителей систем типа «Pine Jenny». Системы «Pine Jenny» — это наиболее экономичное оборудование для вытягивания труб, представленное сегодня на рынке.

Технические характеристики

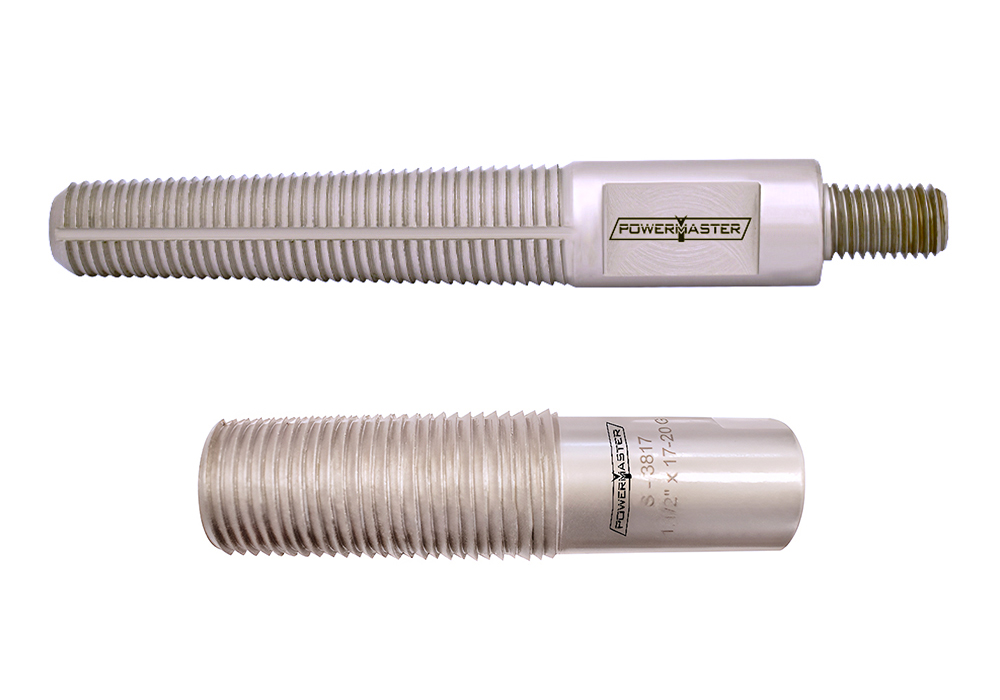

Захватные элементы (наконечники)

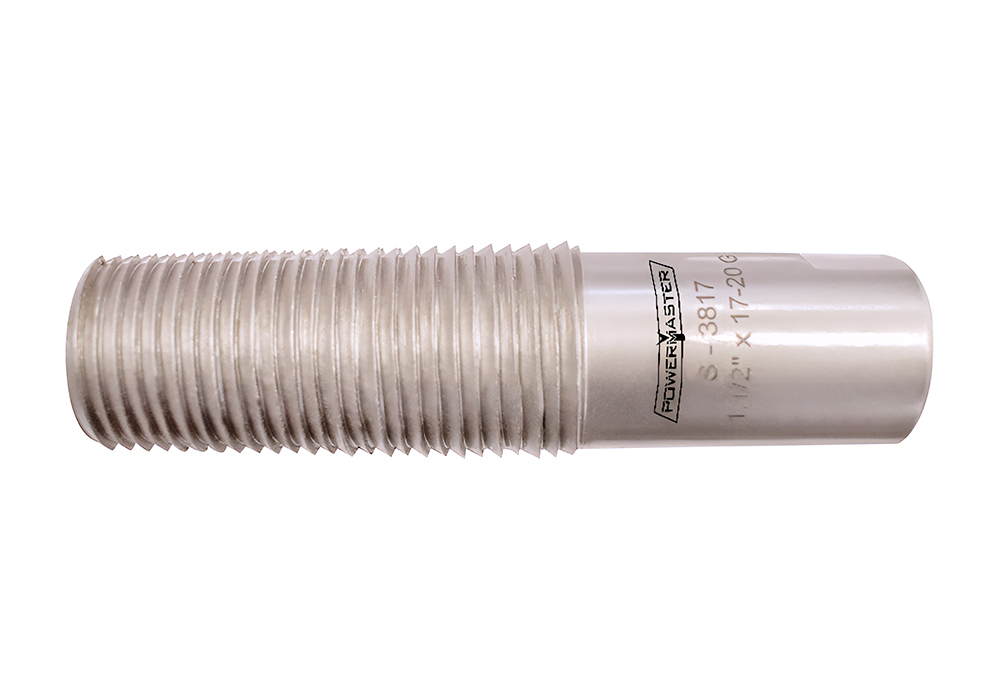

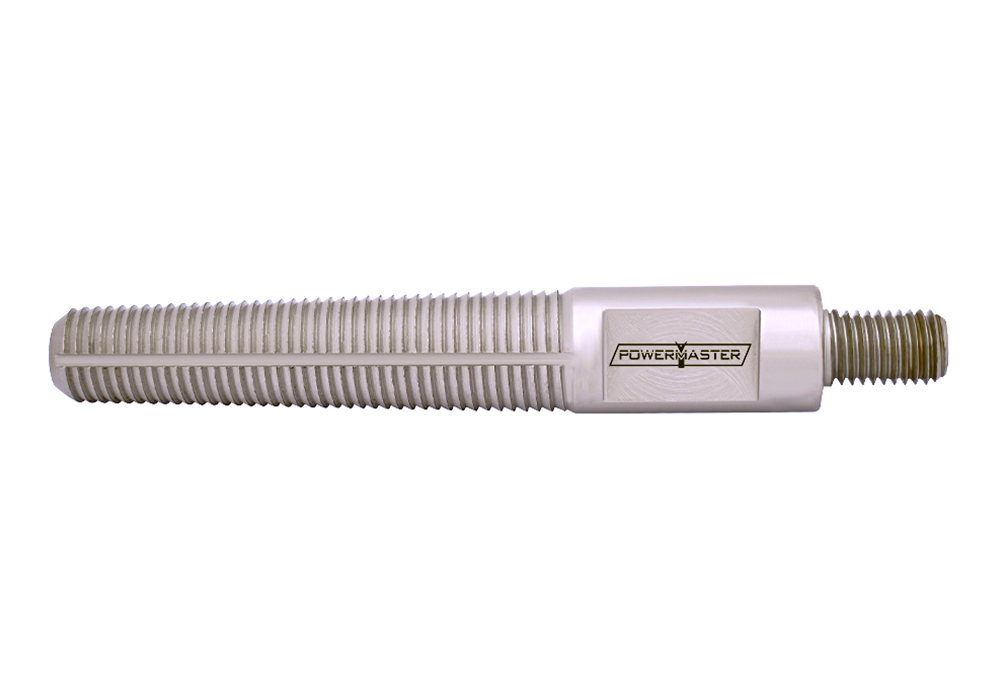

Существует два типа наконечников, которые служат в качестве оправки для захвата трубы изнутри. Один предназначен для труб диаметром от 3/8” до 1”, в основном для маслоохладителей и теплообменников, другой — от 1.1/4” до 3” для котельной промышленности. Также доступны наконечники других размеров.

Доступные размеры	Внешний диаметр от 3/8 дюйма до 1 дюйма
Доступные модели	SS-0916 — SS-2520

Доступные размеры	Внешний диаметр от 1.1/4 дюйма до 3 дюймов
Доступные модели	SS-3112 — SS-7610

Аксессуары

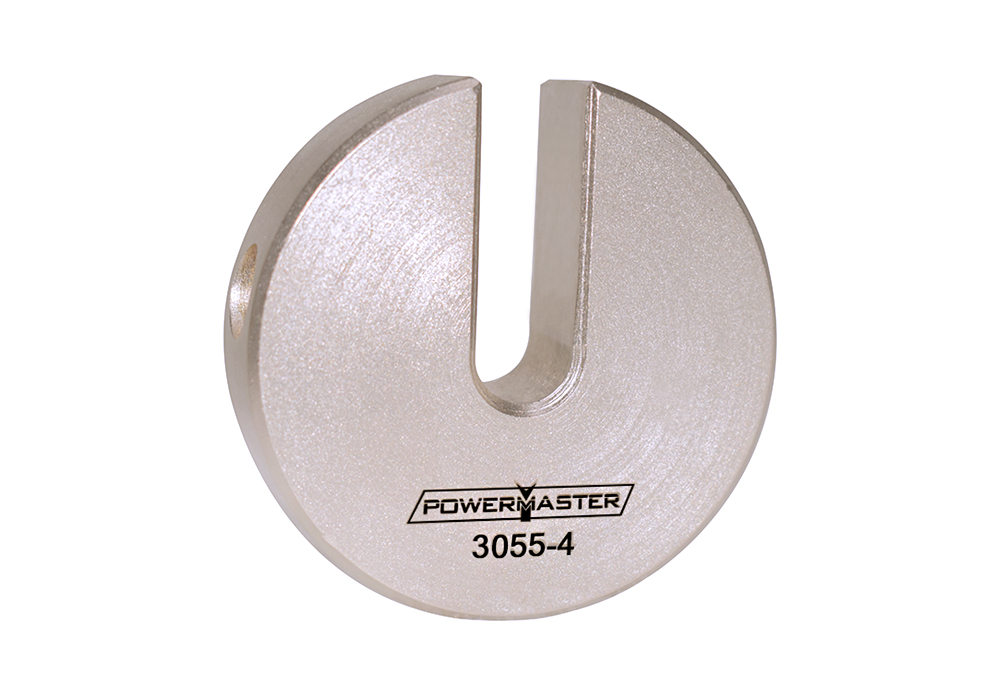

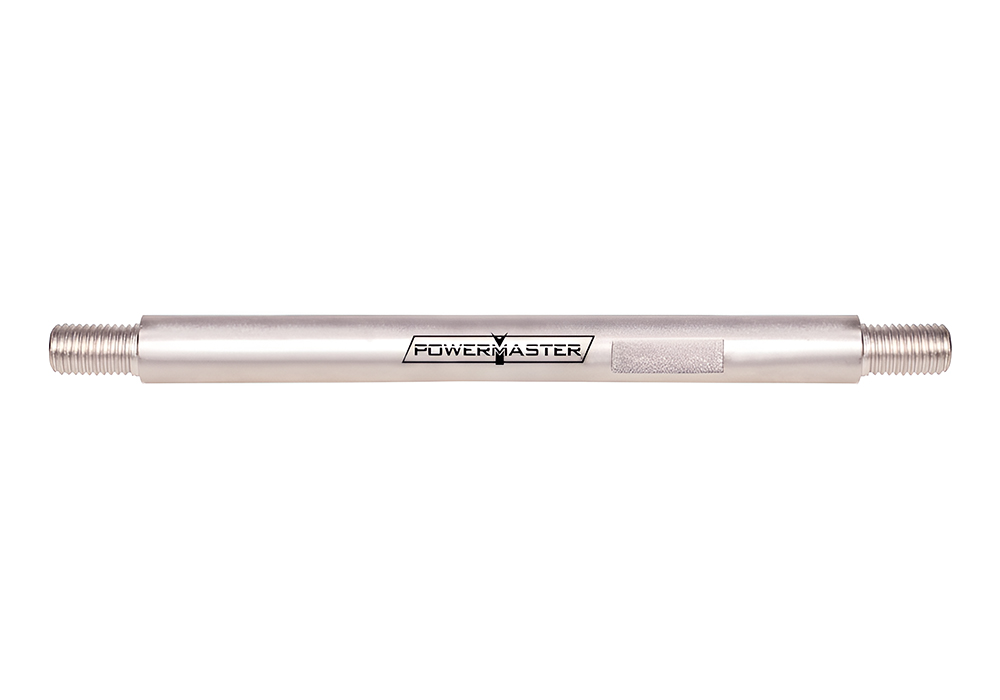

Для трубок диаметром 1.1/4 дюйма и более необходимы наконечники, адаптеры, удлинители типа «папа-папа», фиксаторы типа «подкова» и удлинительная головка.

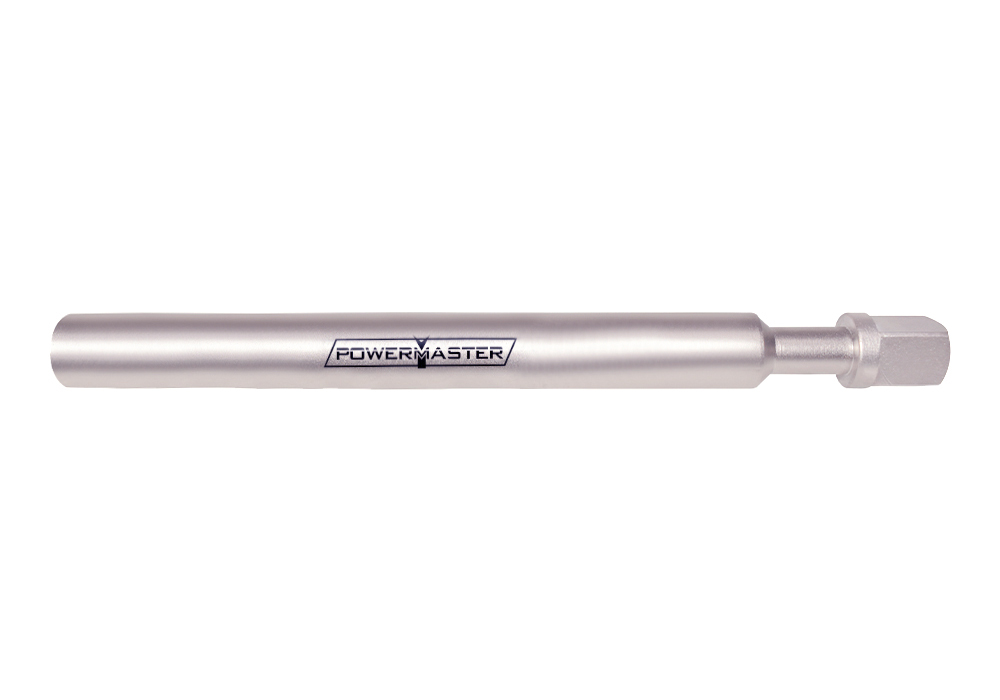

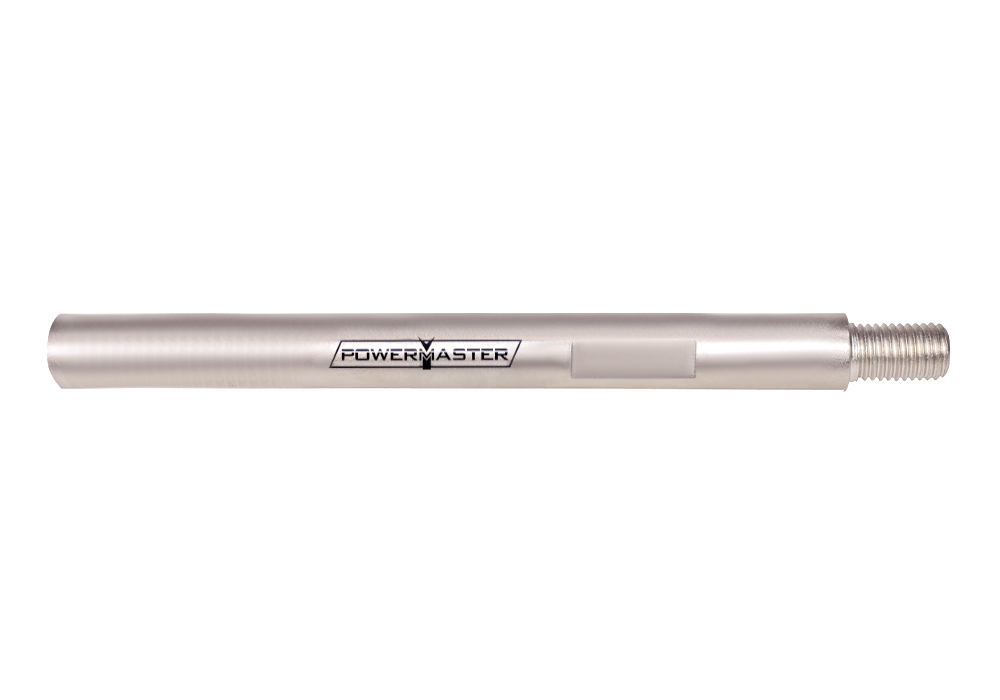

Удлинители типа «папа-мама» используются для более длинных трубок.

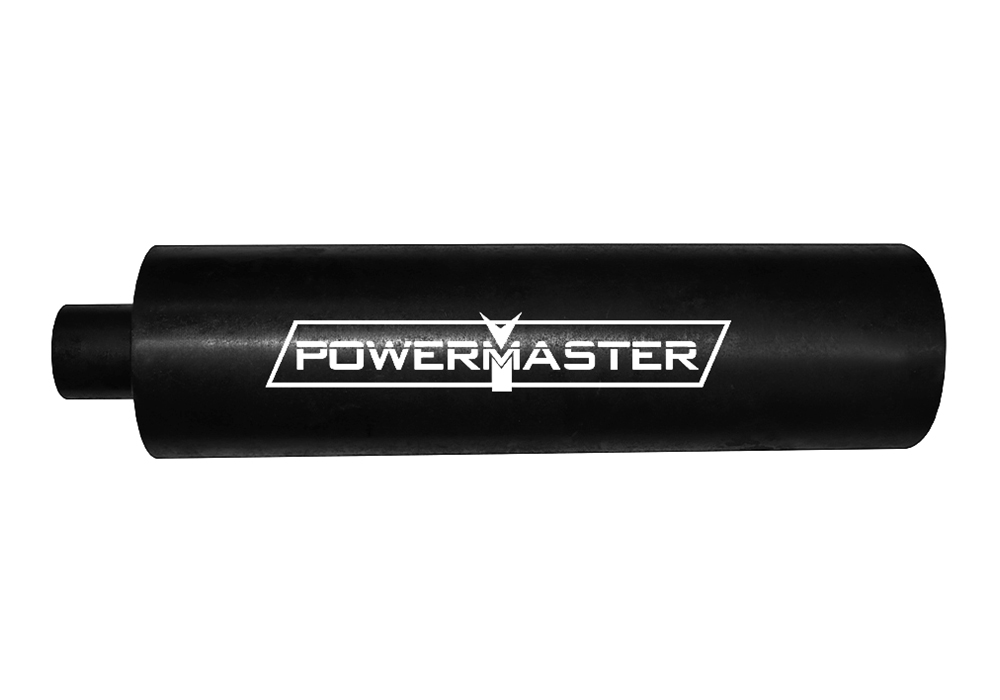

Размеры удлинённого седла позволяют вытягиваемой трубке войти во внутреннюю полость седла.

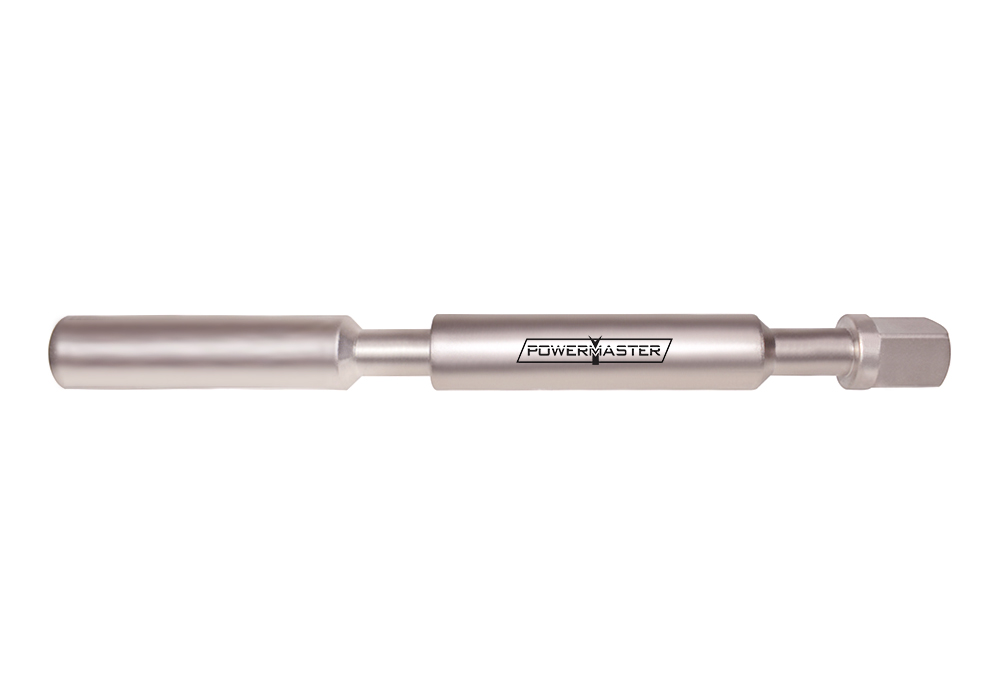

3055-3 Адаптер с одной тягой
