Контроллеры крутящего момента TCW

Электрические контроллеры (регуляторы) крутящего момента Powermaster серии TCW применяются совместно с вальцовочными электроприводами серий MPB и MPG для прокатки и вальцовки трубок котлов и теплообмеников с заданным крутящим моментом.

Контроллер крутящего момента TCW-09-PC
Контроллер крутящего момента TCW-09
Контроллер крутящего момента TCW-19

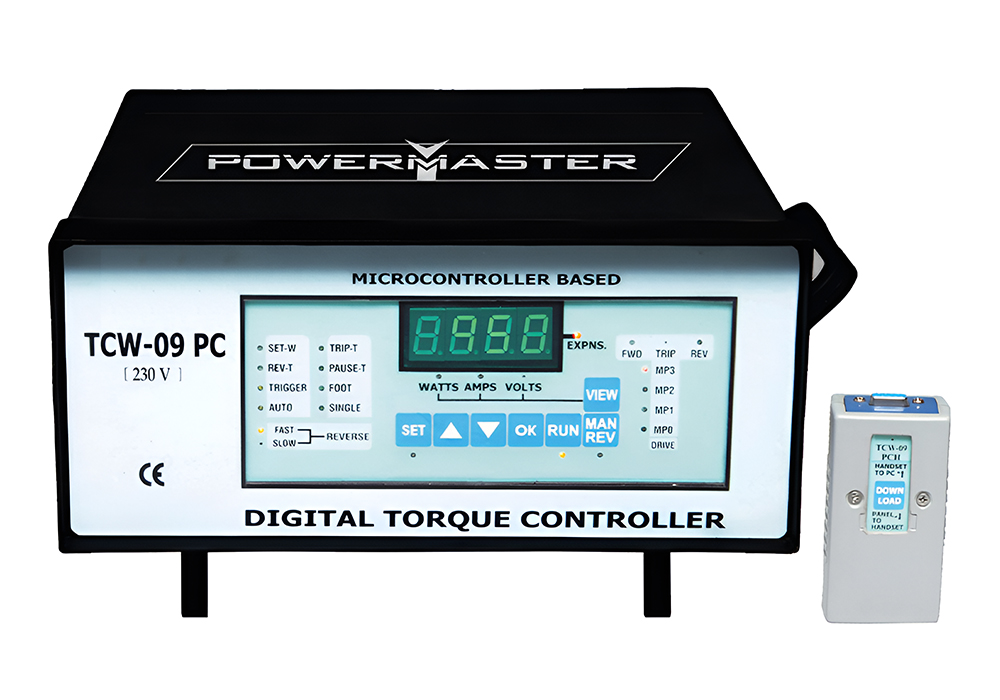

Контроллер крутящего момента TCW-09-PC

Полностью твердотельная конструкция: отсутствие движущихся частей, отсутствие износа деталей, отсутствие шума, а следовательно, длительный срок службы.
Использование одной основной платы для удобства обслуживания.
Точно откалиброванные цифровые настройки крутящего момента с разрешением 1 Вт обеспечивают точность и легкость воспроизведения для достижения идентичных результатов.
Все приводы оснащены функцией плавного пуска. Эта функция снижает пусковые токи привода. В результате увеличивается срок службы угольных щеток и привода.
Подключенный привод автоматически распознается и отображается светодиодом на контроллере момента.
Время отключения регулируется от 0 до 10 секунд.
Время реверса регулируется от 0 до 90 секунд.
Время паузы (интервал между циклами) регулируется от 0 до 90 секунд.
Момент вращения привода регулируется при реверсе с помощью пусковой кнопки.
Доступны оба режима: ручной (триггерный) или ножной.
Расширения могут быть реализованы как в режиме одиночного цикла, так и в режиме автоматического повторения.
Автоматическая индикация на дисплее срабатывания контроллера из-за перегрузки по напряжению или току.
Электронная защита от перегрузки по току встроена для всех четырех приводы.
Защита от повышенного напряжения при 275 В и защита от пониженного напряжения при 180 В.
Значение напряжения питания отображается во время паузы каждого автоматического цикла.
Индикация тока привода отображается во время ручного реверса.
Количество Расширения сохраняются в памяти и отображаются на дисплее панели при включении питания, а также в режиме ожидания.
Показания отсечных клапанов сохраняются в памяти после расширения и могут быть просмотрены в любое время.
Значения срабатывания можно перенести на ПК (компьютер) с помощью одноклавишной кнопки HANDSET.
С помощью специально разработанного программного обеспечения можно выполнить статистический анализ данных.
Также строится гистограмма зависимости количества трубок от процента перерасширения.
Также отображаются минимальное и максимальное значения напряжения питания, наблюдаемые в период после последнего сброса памяти.
Энергопотребление схемы управления снижено до 50%, что увеличивает срок службы панели.
Одноклавишная кнопка HANDSET значительно упрощает оператору передачу данных на компьютер.

Модель	TCW-09-PC-110	TCW-09-PC-230
Напряжение: однофазное, 50/60 Гц	110 В	230 В
Вес, кг	7.5	7.5

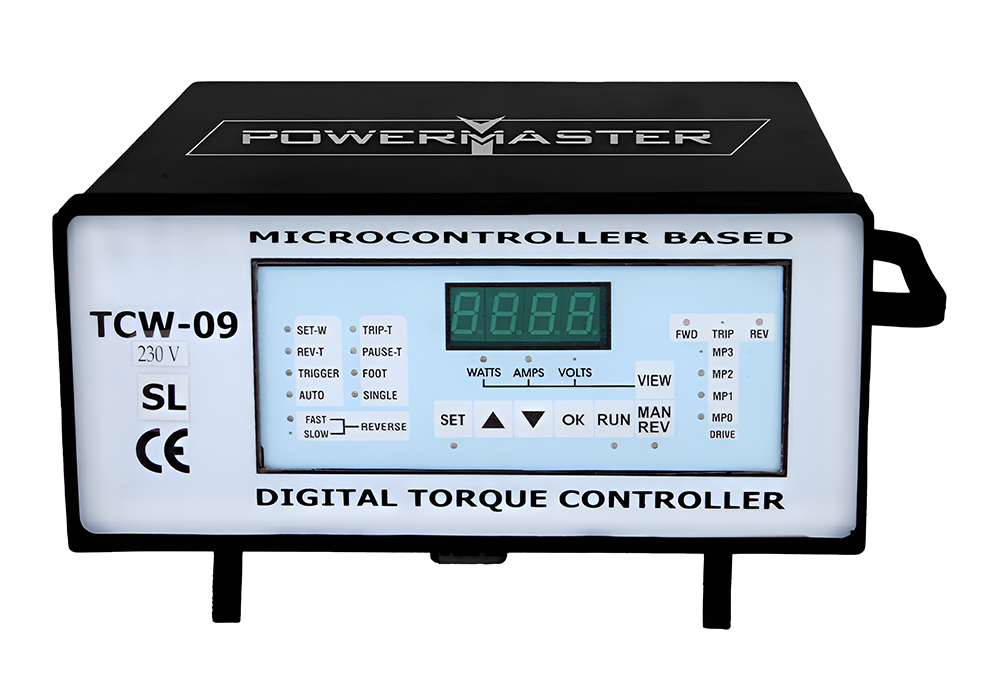

Контроллер крутящего момента TCW-09

Полностью твердотельная конструкция — отсутствие движущихся частей, отсутствие износа деталей, отсутствие шума и, следовательно, длительный срок службы.
Использование одной основной платы для простоты обслуживания.
Использование новейшего микроконтроллера для управления функциями.
Точно откалиброванные цифровые настройки крутящего момента с разрешением 1 Вт обеспечивают точность настроек и легкое воспроизведение для достижения идентичных результатов.
Все приводы оснащены функцией плавного пуска. Эта функция снижает пусковые токи привода. В результате увеличивается срок службы угольных щеток и самого привода.
Подключенный привод автоматически распознается и отображается светодиодным индикатором на контроллере крутящего момента.
Настройка крутящего момента представлена в четырех различных диапазонах для четырех различных приводов. Для подключенного привода автоматически выбирается соответствующий диапазон мощности, что исключает возможность его неправильной или чрезмерной эксплуатации.
Отображается фактическая мощность привода (крутящий момент). Установленную мощность (крутящий момент), ток привода и напряжение сети можно посмотреть нажатием кнопки.
Время отключения регулируется от 0 до 10 секунд.
Время реверса регулируется от 0 до 90 секунд.
Время паузы (интервал между циклами) регулируется от 0 до 90 секунд.
Ручной реверс нажатием кнопки в случае чрезвычайной ситуации.
Момент вращения привода регулируется при обратном вращении с помощью контактной площадки для установки крутящего момента.
Доступны как ручной (триггерный), так и ножной режим.
Расширения могут быть реализованы как в режиме одиночного цикла, так и в режиме автоматического повторения.
Светодиодные индикаторы для индикации прямого, обратного хода и отключения привода.
Автоматический выключатель и внутренняя защита от короткого замыкания в контроллере защищают привод и контроллер от короткого замыкания. цепей.
Втычные печатные платы сокращают время простоя при устранении неисправностей до минимума.
Защита от повышенного напряжения при напряжении 275 В и от пониженного напряжения при напряжении 180 В.
Защита от перегрузки по току, потребляемой расширяющимся приводом.
Автоматическая индикация на дисплее срабатывания контроллера из-за сбоя напряжения или тока.
Все запасные части внутри контроллера, а именно: печатные платы, трансформаторы, трансформаторы тока, реле, DPM и т. д., можно заменить с помощью одной лишь отвертки.
С момента своего основания в 2000 году компания Powermaster активно эксплуатирует более 2100 контроллеров крутящего момента TCW по всему миру.

Модель	TCW-09-110	TCW-09-230
Напряжение: однофазное, 50/60 Гц	110 В	230 В
Вес, кг	7.5	7.5

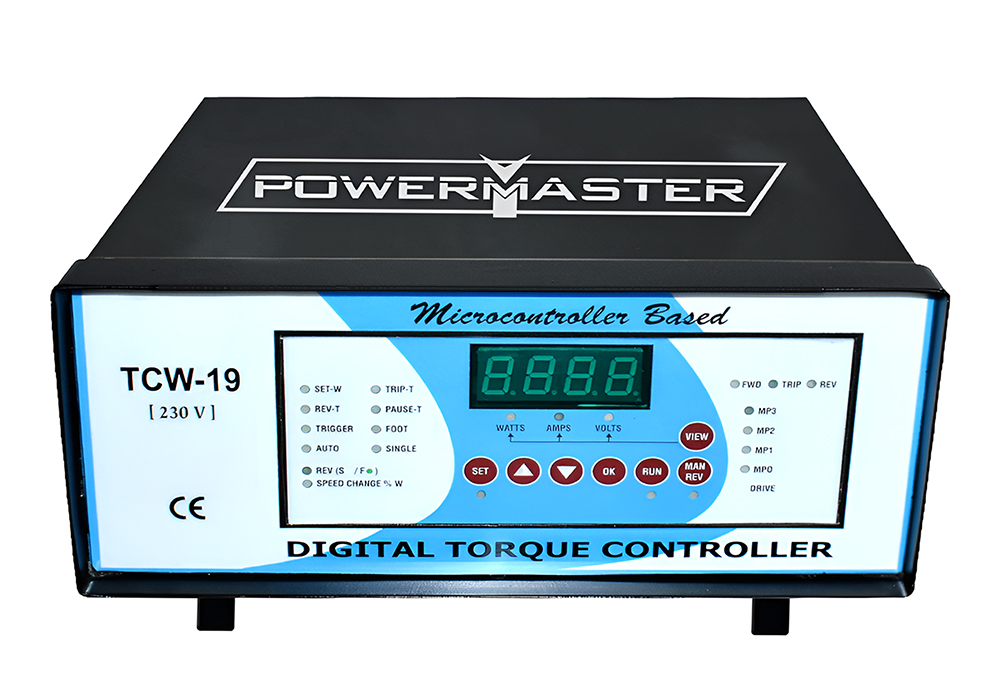

Контроллер крутящего момента TCW-19

Полностью твердотельная конструкция: отсутствие движущихся частей, отсутствие износа деталей, отсутствие шума и, следовательно, длительный срок службы.
Использует одну основную плату для простоты обслуживания.
Использует новейший микроконтроллер для управления.
Точно откалиброванные цифровые настройки крутящего момента Разрешение 1 Вт обеспечивает точность настройки крутящего момента и позволяет легко воспроизводить идентичные результаты.
Все приводы оснащены функцией плавного пуска. Эта функция снижает пусковые токи привода. В результате увеличивается срок службы угольных щеток и самого привода.
Подключенный привод автоматически распознается и отображается светодиодом на контроллере крутящего момента.
Настройка крутящего момента представлена четырьмя различными диапазонами для соответствия четырем различным приводам. Для подключенного привода автоматически выбирается соответствующий диапазон мощности, что исключает возможность его неправильной или чрезмерной эксплуатации.
Отображается фактическая мощность привода (крутящий момент). Установленную мощность (крутящий момент), ток привода и напряжение сети можно просмотреть нажатием кнопки.
Время отключения регулируется в диапазоне от 0,1 до 10 секунд.
Время обратного хода регулируется в диапазоне от 1 до 90 секунд.
Время отключения невозможно установить, если заданное значение меньше «мощности без нагрузки». В этом случае время отключения автоматически устанавливается на 7 секунд.
На панели оператор может выбрать «Процент изменения мощности» в диапазоне от 50% до 100% от заданной мощности.
Это эффективно снижает разброс между значением отключения и заданным значением.
Время паузы (интервал времени между циклами) регулируется от 1 до 90 секунд.
Ручной реверс нажатием кнопки в случае чрезвычайной ситуации.
Скорость привода регулируется при обратном вращении.
Доступны ручной (триггерный) режим или режим ножной педали.
Расширения могут быть выполнены как в режиме одиночного цикла, так и в режиме автоматического повторения.
Светодиодные индикаторы индикации прямого, обратного хода и отключения привода.
Предусмотрен автоматический выключатель для защиты контроллера и приводов от перегрузки по току при коротком замыкании. схемы.
Печатные платы с разъемным подключением сокращают время простоя при устранении неисправностей до минимума.
Все детали внутри панели, а именно: печатные платы, трансформаторы, трансформаторы тока, реле, DPM и т.д., можно заменить с помощью одной лишь отвертки.
Встроена передовая технология тиристоров (SCR) вместо симисторов. У тиристоров (SCR) гораздо лучшие характеристики напряжения, тока и V/t, чем у симисторов. Это повышает надежность, и силовая цепь становится практически безотказной.

Модель	TCW-19-110	TCW-19-230
Напряжение: однофазное, 50/60 Гц	110 В	230 В
Вес, кг	7.5	7.5

Регуляторы крутящего момента, основанные на мощности

Почему регулятор крутящего момента, основанный на мощности, верен, а регулятор крутящего момента, основанный на токе, неправилен?

Расширение труб лучше всего осуществлять, расширяя трубки с заданным моментом. Крутящий момент — это не что иное, как вращательная сила, действующая на трубки. Для данного привода, если частота вращения постоянна, крутящий момент становится пропорционален мощности привода.

Следовательно, если мощность привода регулируется для расширения трубок, результаты будут превосходными. Все трубки будут расширяться одинаково. Колебания напряжения питания, которые встречаются очень часто, не влияют на работу регулятора, основанного на мощности, поскольку он срабатывает при достижении заданной мощности независимо от напряжения питания.

В случае регулятора крутящего момента расширения трубок, работающего по току, ток привода может стать пропорциональным крутящему моменту только при абсолютно постоянном напряжении питания. Однако этого никогда не происходит. На практике напряжение питания варьируется до 20–25%. Это напрямую влияет на результаты расширения, поскольку привод срабатывает при достижении заданного тока. Это означает, что при повышении напряжения питания на 20% трубки будут эффективно расширяться с крутящим моментом на 20% больше требуемого. Следовательно, трубки будут перерасширены. При напряжениях питания ниже номинального значения трубки будут пропорционально недорасширены.

Поскольку напряжение питания довольно часто колеблется, результаты расширения с регуляторами, работающими по току, будут непредсказуемыми. Они будут непоследовательными.

По нашему опыту, опытный оператор будет более стабильно расширять трубки, используя только регулятор крутящего момента, чем при использовании регулятора крутящего момента, работающего по току. Конечно, при использовании регулятора крутящего момента, работающего по мощности, он всегда будет достигать практически идеального расширения трубок.

POWERMASTER — единственная компания в мире, предлагающая вам на выбор два регулятора крутящего момента на основе мощности.
