Натяжители болтов PST Topside

Гидравлические натяжители болтов Powermaster серии PST Topside предназначены для контролируемого натяжения болтов и шпилек, обеспечивая их равномерную и точную затяжку. Они обеспечивают точное натяжение, снижают риск поломки болтов и минимизируют подвижки соединений, повышая общую целостность сборки. Используются для натяжения болтовых соединений в самых разных областях, включая фланцы трубопроводов, теплообменники, сосуды высокого давления, крышки компрессоров, котлы, питательные насосы, анкерные болты и многое другое.

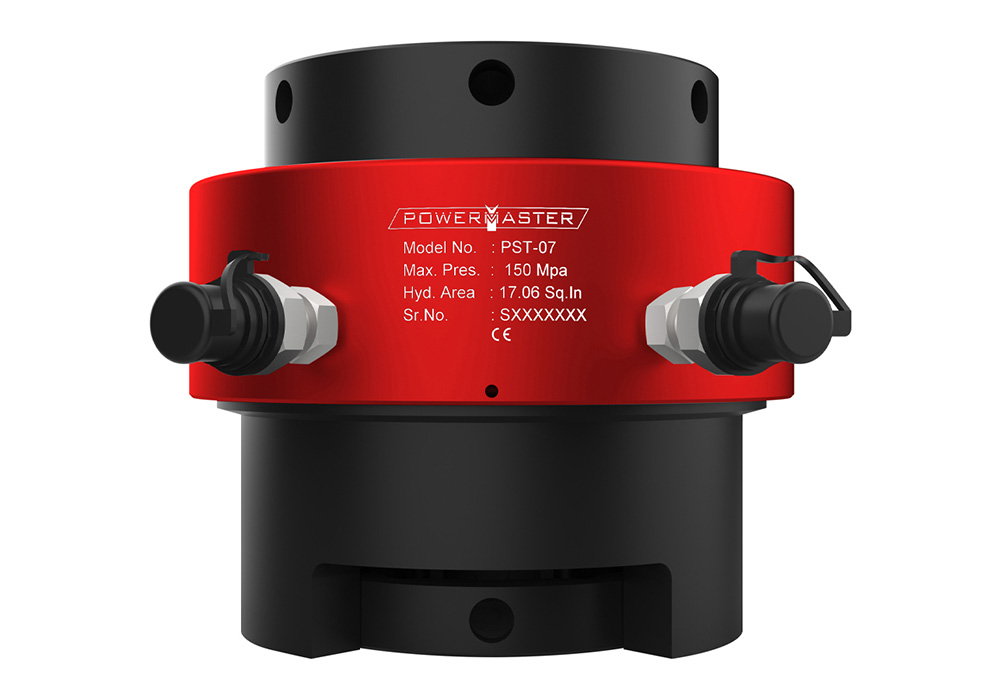

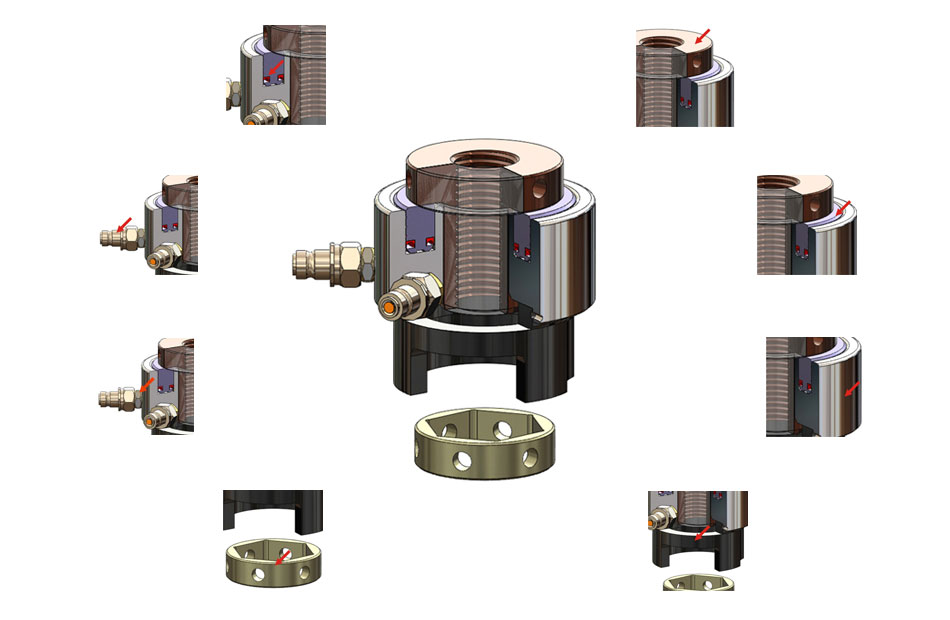

Натяжители болтов серии PST Topside — одни из самых легких, компактных и универсальных натяжителей. Они очень просты в использовании и состоят из четырёх частей: резьбового съёмника, тензодатчика, моста и гаечного привода (головки для вращения гайки).

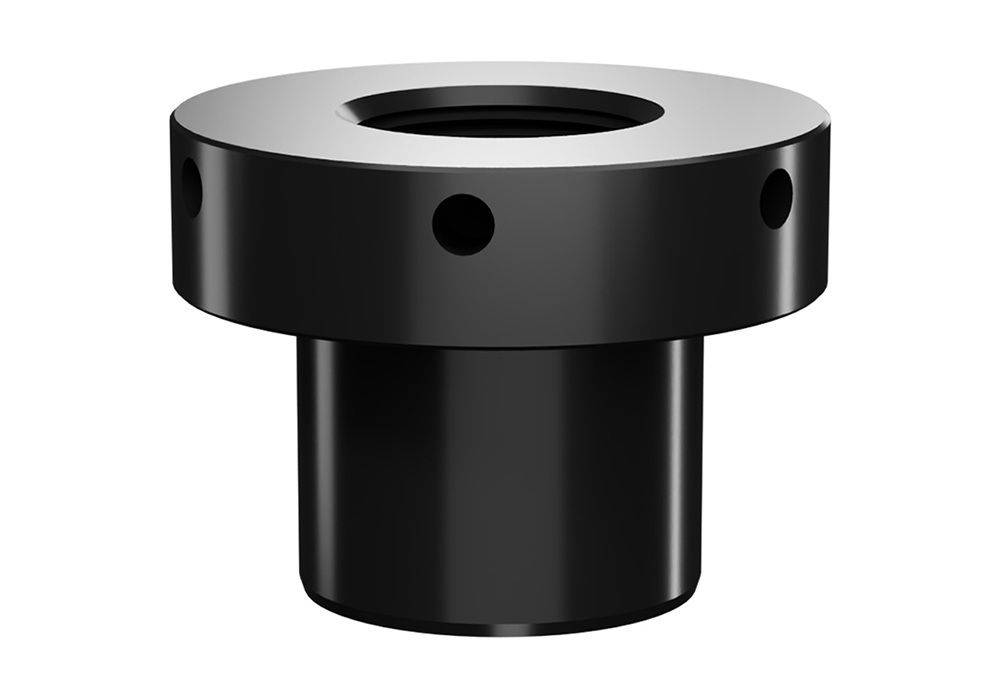

Резьбовой съёмник

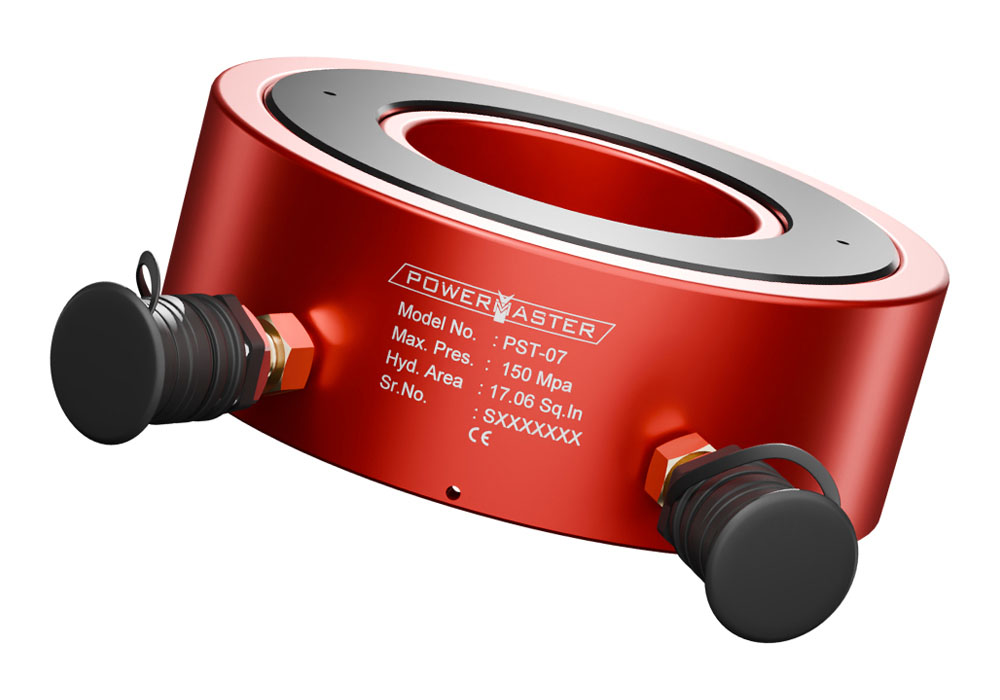

Тензодатчик

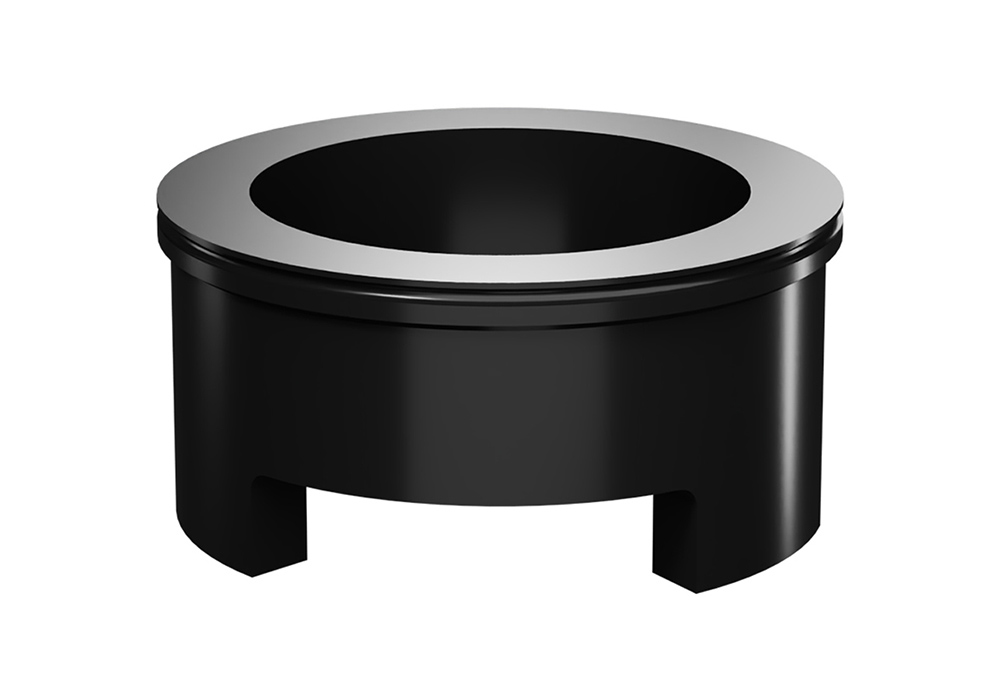

Мост

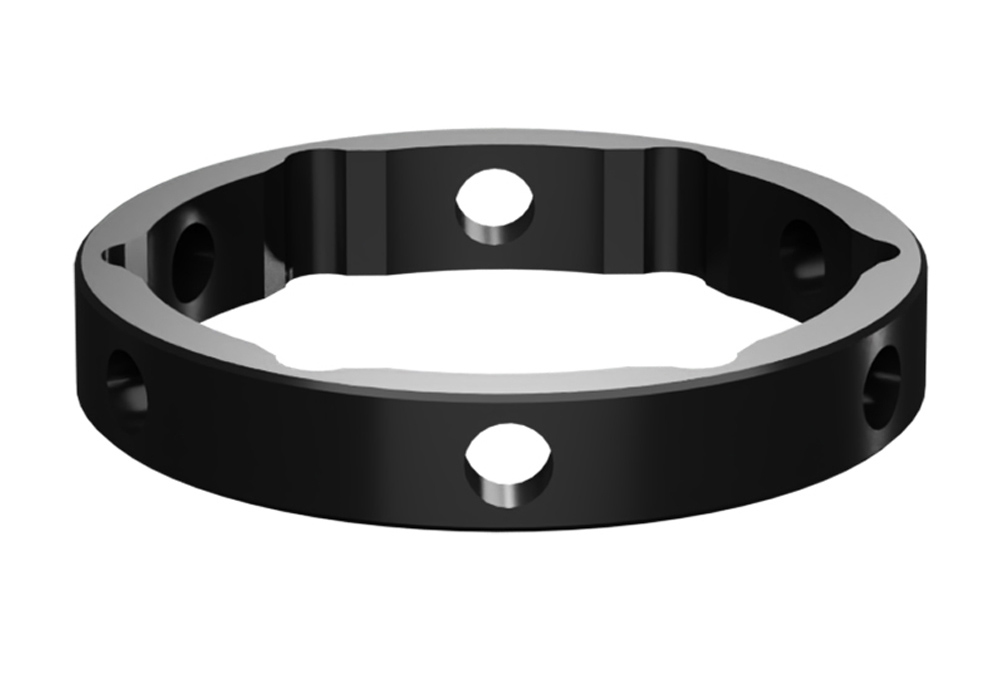

Головка для вращения гайки

• Универсальная конструкция: стандартные регулируемые натяжители серии PST обеспечивают широкий диапазон гибкости, охватывая размеры от 3/4″ до 5.3/4″ (от M-20 до M-150). Один и тот же тензодатчик совместим со шпильками разных размеров, для чего достаточно просто заменить комплект адаптеров, состоящий из резьбового съемника, моста и гаечного ключа.
• Высокопрочная легированная сталь авиационного качества: натяжители серии PST работают при максимальном давлении 1500 бар и изготовлены из деталей из высокопрочной легированной стали AISI 4340, что обеспечивает длительный срок службы и бесперебойную работу.
• Индикатор хода: натяжители PST имеют исключительный ход поршня 15 мм. Встроенный индикатор хода поршня позволяет контролировать ход поршня во время натяжения. Красная линия на поршне указывает на избыточный ход поршня, обеспечивая безопасную работу.
• Безопасная конструкция в случае избыточного хода поршня: натяжители спроектированы таким образом, что в случае избыточного хода поршня жидкость под высоким давлением выпускается из внутренней части тензодатчика, защищая оператора от потенциального воздействия.

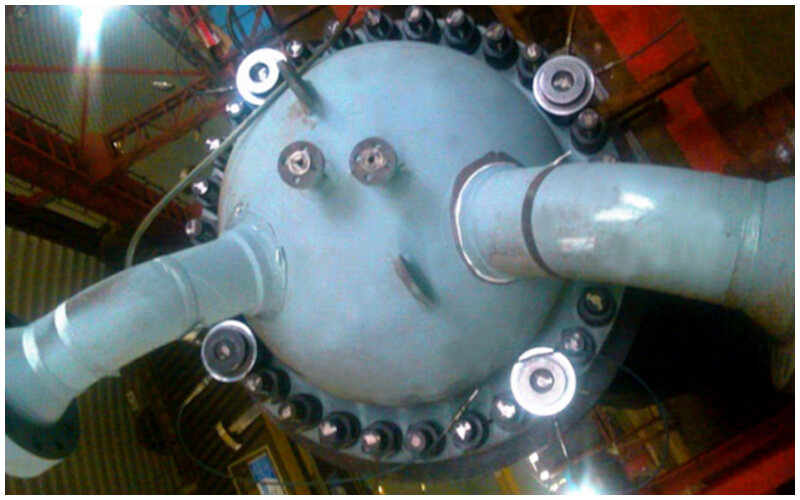

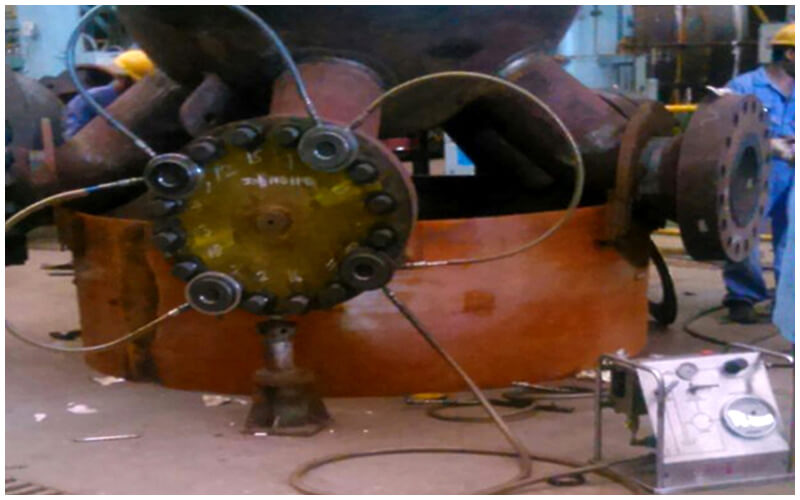

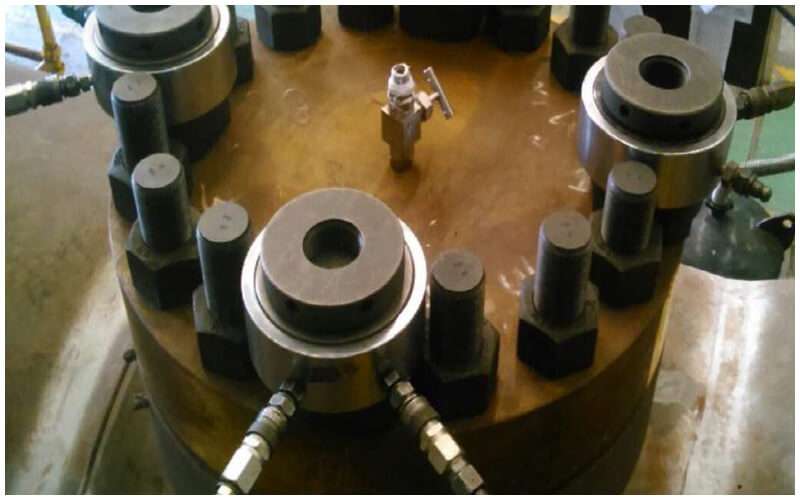

• Многоточечное натяжение: ячейка натяжного устройства оснащена двумя соединениями, которые действуют как коллектор для многоточечного натяжения. Благодаря соединительным шлангам высокого давления можно подключить и использовать любое количество натяжителей одновременно. Это обеспечивает равномерную затяжку всех болтов на фланце и сокращает время работы.
• Композитные уплотнения, препятствующие качению: все натяжители PST оснащены композитными уплотнениями, препятствующими качению, для увеличения срока службы и высокой надежности. Используемые уплотнения имеют низкий коэффициент трения, что позволяет с минимальными усилиями вернуть поршень в закрытое положение. По запросу заказчика натяжители могут быть оснащены поршнями с обработанными полиуретановыми (ПУ) уплотнениями.
• Плавающий поршень: уникальная конструкция поршня допускает наклон на 2° без потери нагрузки, предотвращая заклинивание поршня и повреждение его стенки.

Технические характеристики

Натяжение болтов в настоящее время является предпочтительным методом затяжки болтов и шпилек во всех ответственных системах. Натяжители болтов Powermaster предназначены для использования в самых разных областях, включая фланцы трубопроводов, теплообменники, сосуды высокого давления, крышки компрессоров, котлы, питательные насосы, ветряные электростанции и многое другое. Мы предлагаем широкий ассортимент натяжителей болтов Powermaster для оптимальных решений в области натяжения болтов. Натяжители болтов и принадлежности к ним имеют маркировку CE в соответствии с применимыми Директивами по оборудованию и машинам, работающим под давлением. По сравнению с традиционными методами затяжки, затяжка с помощью натяжителей болтов обладает значительными преимуществами:

• Отсутствие крутящей нагрузки на крепеж.
• Прямая нагрузка — без повреждения узла.
• Простота и быстрота эксплуатации.
• Высокая точность и повторяемость.
• Возможность автоматизации и возможность использования в ответственных системах.
