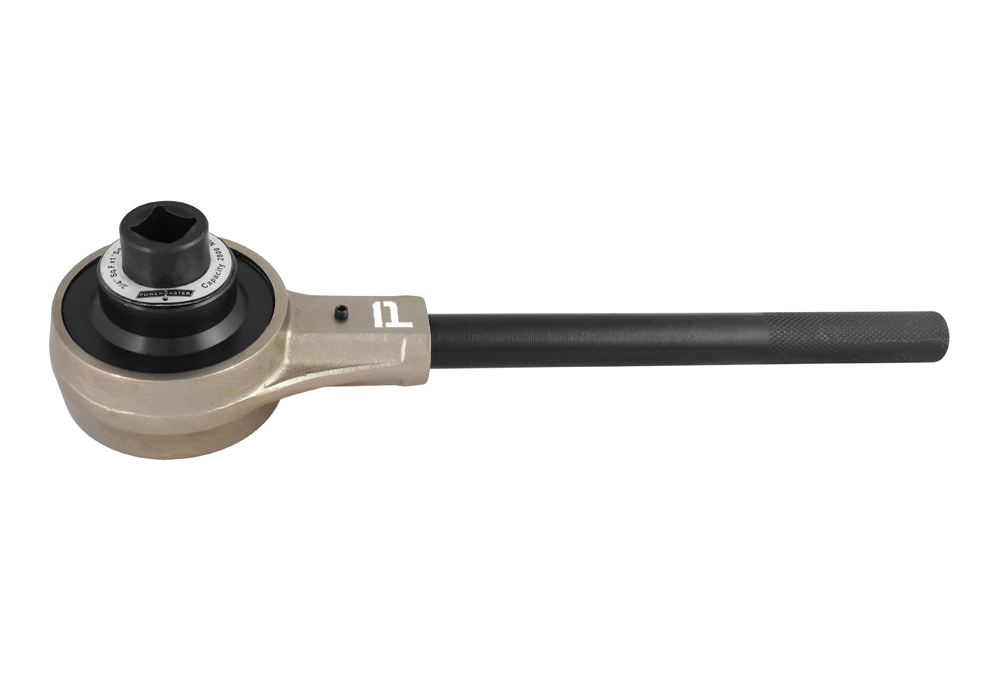

Ручные мультипликаторы Nano

Компактные механические (ручные) мультипликаторы крутящего момента Powermaster серии Nano обладают компактными размерами и предназначены для закручивания и откручивания гаек и болтов, с точно заданным крутящим моментом, при отсутствии внешних источников энергии. Это простой редуктор, работающий по принципу планетарной передачи. Заданная нагрузка на входе умножается на коэффициент усиления и передается на выход, тем самым достигая большей нагрузки при минимальном усилии. Максимальное значение крутящего момента достигает 2750 Н·м.

• Компактный, прочный мультипликатор крутящего момента с коэффициентом усиления 5:1.
• Точность более ±4% и высокая повторяемость.
• Поставляется со съёмным реакционным рычагом.
• Опциональный смещенный реакционный рычаг также доступен по запросу.
• Поставляется в прочном литом пластиковом кейсе для удобства хранения и использования.

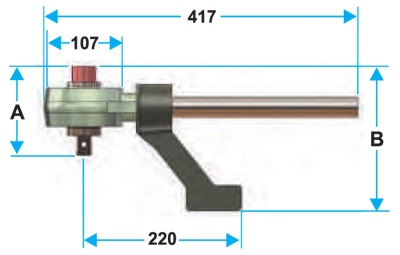

Технические характеристики

Принцип работы мультипликаторов крутящего момента.

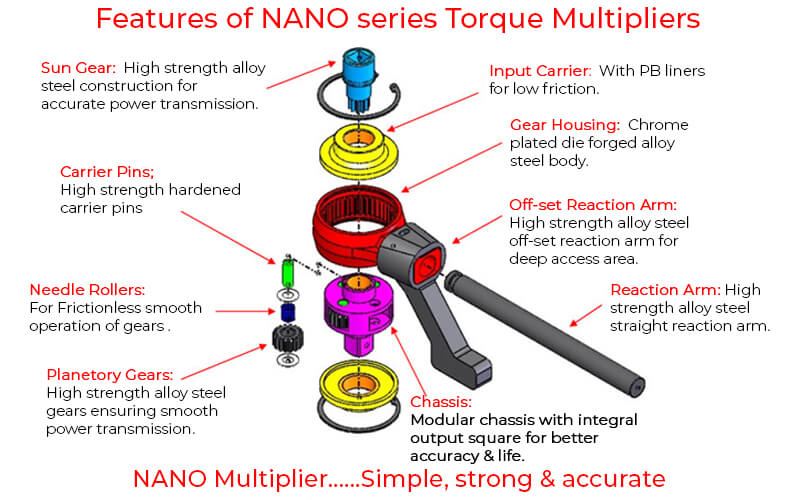

Ручные мультипликаторы крутящего момента оснащены планетарной зубчатой ​​передачей с одной или несколькими ступенями. Каждая ступень увеличивает крутящий момент в 5 раз, что позволяет предлагать мультипликаторы крутящего момента с передаточными отношениями 5:1, 25:1 и 125:1. В планетарной системе крутящий момент прикладывается к входной центральной шестерне. Три или четыре сателлита, зубья которых входят в зацепление с центральной шестерней, вращаются. Внешний корпус мультипликатора (кольцевая шестерня), также находится в зацеплении с зубьями планетарной шестерни и обычно вращается в противоположном направлении от центральной шестерни. Реактивный рычаг предотвращает вращение кольцевой шестерни, что заставляет сателлиты вращаться вокруг центральной шестерни. Сателлиты закреплены между входной и выходной пластинами, которые также удерживают выходной квадратный привод. Таким образом, при вращении сателлитов вокруг центральной шестерни вращаются выходная пластина и квадратный привод.
Примечание: Без реактивного рычага, удерживающего кольцевую шестерню неподвижной, выходной квадрат не будет передавать крутящий момент.

Зачем использовать механический мультипликатор крутящего момента?

• Безопасность: использование длинных рычагов может быть опасным. Мультипликаторы крутящего момента уменьшают длину рычага или усилие оператора в 5, 25 или 125 раз.
• Ограничение пространства: использование длинного рычага может быть невозможно из-за ограниченного пространства.
• Точность: крутящий момент будет приложен наиболее точно при плавном и медленном приложении. Мультипликаторы крутящего момента обеспечивают это, значительно снижая физические усилия при затягивании.

Преимущества мультипликаторов крутящего момента

• Указанное передаточное отношение является реальным коэффициентом усиления крутящего момента.
• Для определения выходного крутящего момента не требуются поправочные таблицы.
• На большинстве моделей доступен прочный и безопасный храповой механизм с защитой от скручивания, обеспечивающий безопасную и комфортную работу.
• Широкий выбор альтернативных реактивных рычагов доступен в соответствии с требованиями заказчика, что делает мультипликатор крутящего момента адаптируемым к различным сферам применения.
