Ручные мультипликаторы STM

Тонкие механические (ручные) мультипликаторы крутящего момента Powermaster серии STM обладают компактными размерами и предназначены для закручивания и откручивания гаек и болтов, с точно заданным крутящим моментом, при отсутствии внешних источников энергии. Это простой редуктор, работающий по принципу планетарной передачи. Заданная нагрузка на входе умножается на коэффициент усиления и передается на выход, тем самым достигая большей нагрузки при минимальном усилии. Максимальное значение крутящего момента достигает 4200 Н·м.

Компактность: компактный размер, поэтому может использоваться в ограниченном пространстве.
Передаточное число: более высокое передаточное число для низкого входного усилия.
Безопасность: предохранительный срезной штифт на входе предотвращает перегрузку.
AWUR: встроенный механизм предотвращения скручивания снижает усилия оператора. Может использоваться с динамометрическим ключом без храпового механизма.
Блокировка штифта: механизм блокировки штифта на выходе. Привод для надежной фиксации головки.
Реактивный рычаг: доступны различные типы реактивных рычагов в соответствии с требованиями пользователя.
Точность: более ±4% с очень высокой повторяемостью.

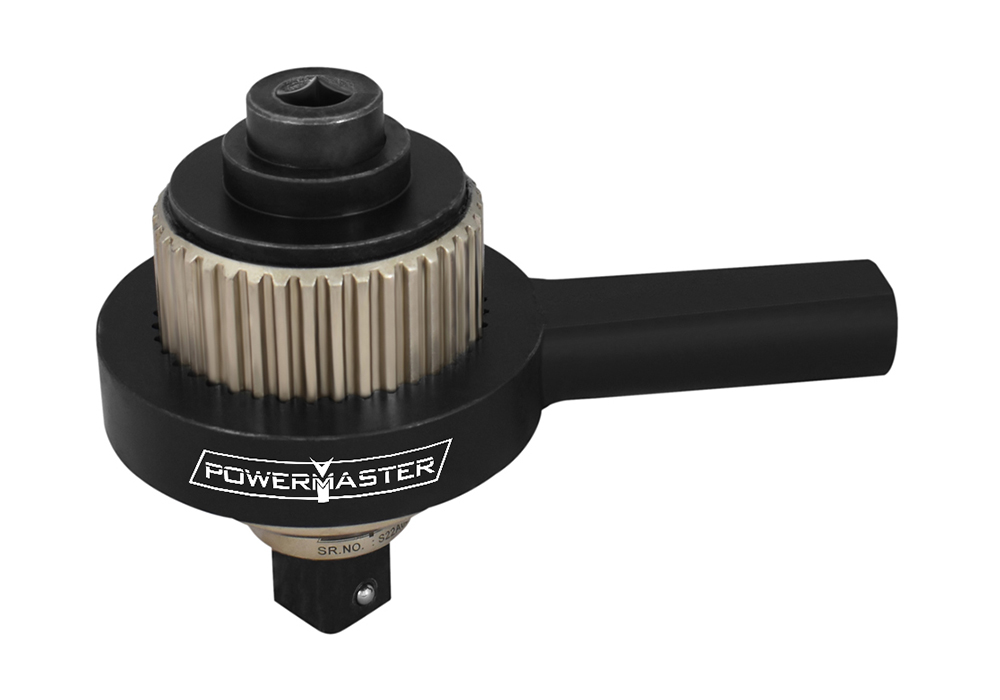

STM — 1

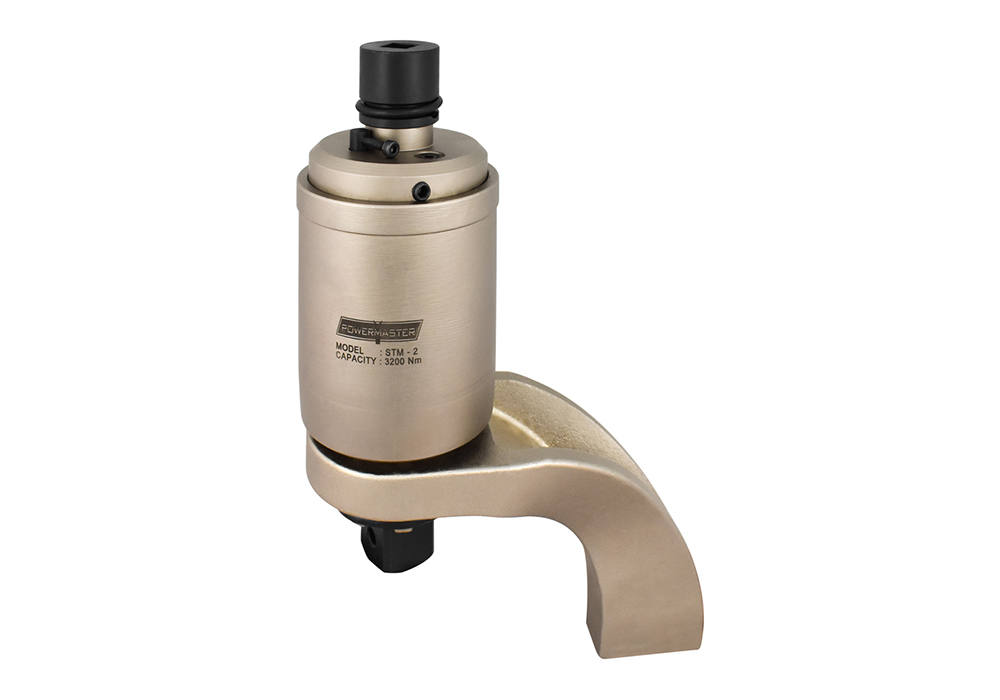

STM — 2

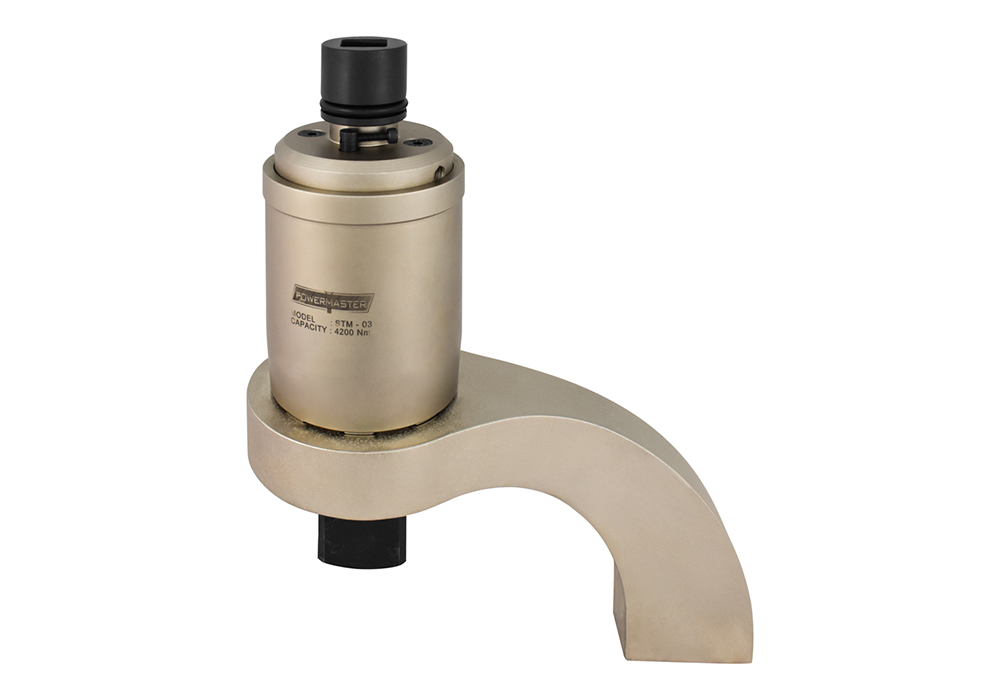

STM — 3

Технические характеристики

Модель	Мощность			Пере даточное отношение	Квадратный привод (дюймы)		Внешний диаметр	Вес	Рекомен дуемый динамо метрический ключ
Модель	Н·м	фунто-фут	кг·м	Пере даточное отношение	вход	выход	мм	кг	Рекомен дуемый динамо метрический ключ
STM-1	2500	1845	255	1:8	1/2” F	1”	81	4.3	PITW — 340
STM-2	3200	2362	326	1:10	1/2” F	1”	88	6.3	PITW — 340
STM-3	4200	3100	428	1:10	3/4” F	1.1/2”	88	6.8	PVTR — 5000

Примечание: STM-2 и STM-3 оснащены механизмом защиты от скручивания AWUR. Модель STM-1 может быть оснащена AWUR.

Размеры

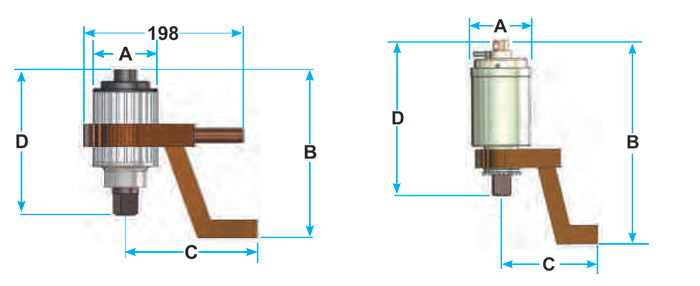

Модель	STM — 01	STM — 02	STM — 03
A, мм	81	88	88
B, мм	133-175	272	272
C, мм	165	141	151
D, мм	149	207	217

Храповое устройство (трещотка) с защитой от скручивания AWUR

В любом редукторе с высоким передаточным числом (25:1 или более) необходимо сжать пружину, прежде чем к гайке будет приложено какое-либо полезное усилие затяжки. Каждый раз, когда входное устройство отпускается, пружина вращает его в обратном направлении. Трепотка с защитой от скручивания удерживает все возникающие силы скручивания, обеспечивая следующие преимущества:

Входное устройство не может отскочить назад против направления вращения при внезапном отпускании.
Без трещотки с защитой от скручивания часто требуется продолжать вращать входное устройство на 360 градусов, иначе мультипликатор развернется. Однако препятствия часто делают это невозможным.
При установке трещотки с защитой от скручивания мультипликатор фиксируется на гайке, поскольку реактивная пластина плотно прижимается к точке реакции. Это означает, что даже если использовать его в перевернутом виде, мультипликатор будет выдерживать собственный вес.

Примечание по безопасности: рекомендуется дополнительная опора, так как повреждение болта, гнезда или мультипликатора высвободит силы, возникающие при вращении, и приведет к его падению.

Мультипликатор действует как очень жёсткая «пружина».

Мультипликатор достигает максимального крутящего момента только после того, как «пружина» будет полностью сжата.

В данном случае, если для скручивания с требуемым моментом требуется более 180°, затяжка будет невозможна без AWUR.

Принцип работы мультипликаторов крутящего момента.

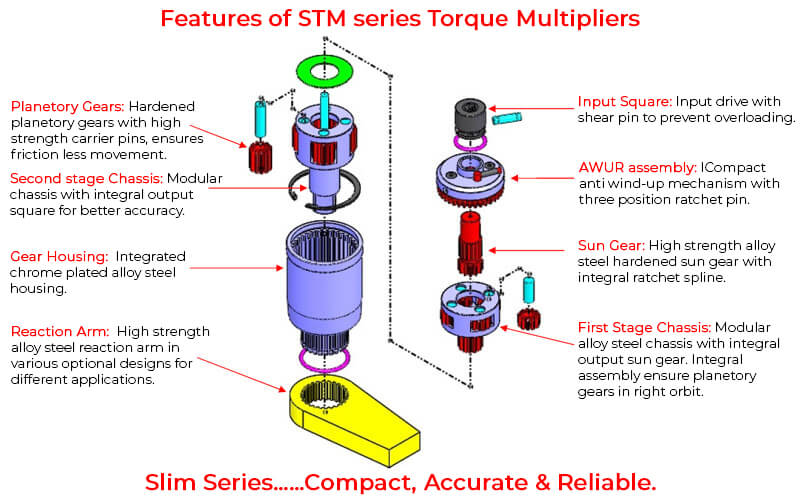

Ручные мультипликаторы крутящего момента оснащены планетарной зубчатой передачей с одной или несколькими ступенями. Каждая ступень увеличивает крутящий момент в 5 раз, что позволяет предлагать мультипликаторы крутящего момента с передаточными отношениями 5:1, 25:1 и 125:1. В планетарной системе крутящий момент прикладывается к входной центральной шестерне. Три или четыре сателлита, зубья которых входят в зацепление с центральной шестерней, вращаются. Внешний корпус мультипликатора (кольцевая шестерня), также находится в зацеплении с зубьями планетарной шестерни и обычно вращается в противоположном направлении от центральной шестерни. Реактивный рычаг предотвращает вращение кольцевой шестерни, что заставляет сателлиты вращаться вокруг центральной шестерни. Сателлиты закреплены между входной и выходной пластинами, которые также удерживают выходной квадратный привод. Таким образом, при вращении сателлитов вокруг центральной шестерни вращаются выходная пластина и квадратный привод.
Примечание: Без реактивного рычага, удерживающего кольцевую шестерню неподвижной, выходной квадрат не будет передавать крутящий момент.

Зачем использовать механический мультипликатор крутящего момента?

Безопасность: использование длинных рычагов может быть опасным. Мультипликаторы крутящего момента уменьшают длину рычага или усилие оператора в 5, 25 или 125 раз.
Ограничение пространства: использование длинного рычага может быть невозможно из-за ограниченного пространства.
Точность: крутящий момент будет приложен наиболее точно при плавном и медленном приложении. Мультипликаторы крутящего момента обеспечивают это, значительно снижая физические усилия при затягивании.

Преимущества мультипликаторов крутящего момента

Указанное передаточное отношение является реальным коэффициентом усиления крутящего момента.
Для определения выходного крутящего момента не требуются поправочные таблицы.
На большинстве моделей доступен прочный и безопасный храповой механизм с защитой от скручивания, обеспечивающий безопасную и комфортную работу.
Широкий выбор альтернативных реактивных рычагов доступен в соответствии с требованиями заказчика, что делает мультипликатор крутящего момента адаптируемым к различным сферам применения.
