Повітряні екстрактори трубних пучків ABE

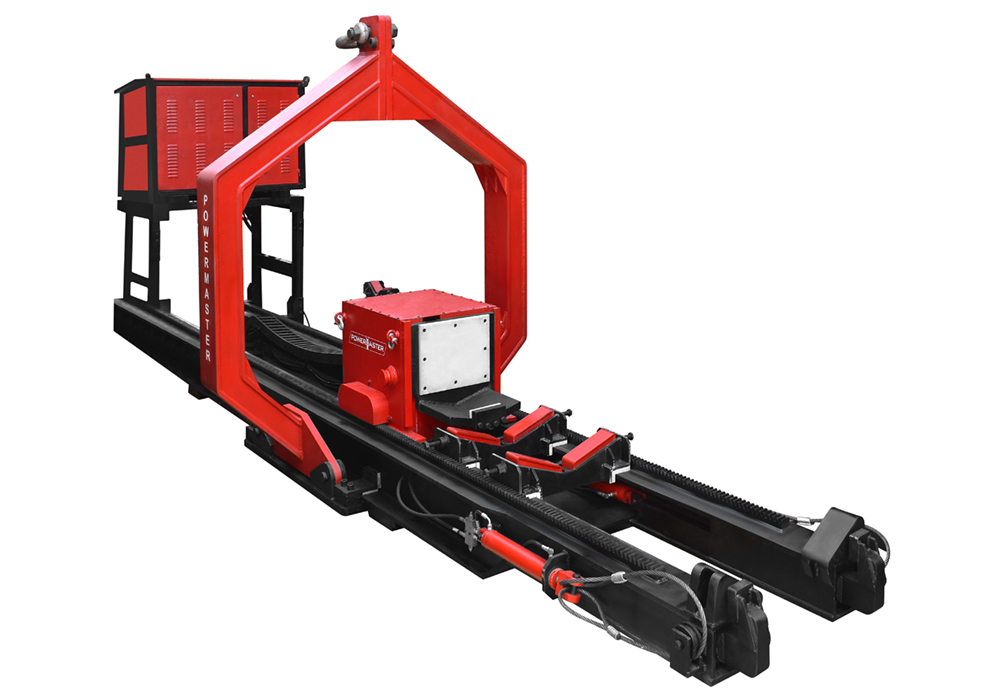

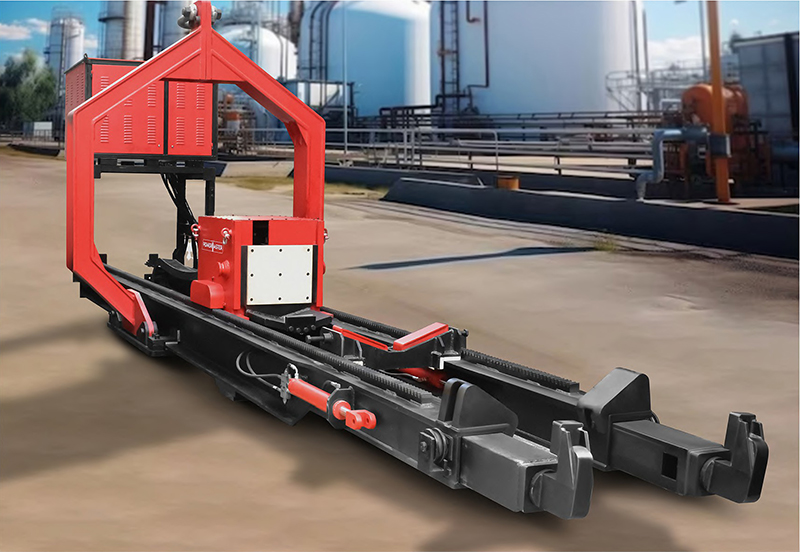

Повітряні екстрактори трубних пучків Powermaster серії ABE спеціально розроблені для ефективного та легкого вилучення трубних пучків із трубних ґрат теплообмінників без пошкодження корпусу. Це вдосконалені автономні пристрої, які легко піднімаються краном і рухаються високопродуктивним дизельним двигуном, який живить гідравлічну систему. Управління здійснюється за допомогою провідного або бездротового пульта дистанційного керування, що забезпечує безперебійну роботу, високу точність та максимальну безпеку.

Усі моделі повітряних екстракторів трубних пучків оснащені задніми подовжувальними елементами, що забезпечують оператору більшу гнучкість. Їх можна використовувати компактно для роботи в обмежених просторах або подовжити для роботи з більш довгими пучками. Задні подовжувальні елементи легко встановлюються і з ними сумісні відповідні гідравлічні шланги та енергетичні ланцюги.
Екстрактори оснащені гідравлічною лебідкою з двома гідравлічними двигунами та редукторною системою, які забезпечують виключно плавний та контрольований рух. Вертикальне регулювання головки дозволяє прискорити вилучення, підвищуючи при цьому контроль та ефективність роботи оператора.

Виготовлені з використанням сучасних обробних центрів повітряні екстрактори пучків труб POWERMASTER серії ABE забезпечують:

• Висока точність без дефектів;
• Міцну конструкцію для довговічності у складних промислових умовах;
• Підвищена безпека завдяки дистанційному управлінню;
• Оптимізована продуктивність завдяки передовій гідравлічній технології.

Залежно від ваги, довжини та діаметра трубного пучка, компанія POWERMASTER може запропонувати екстрактори, виготовлені на замовлення, вантажопідйомністю від 20 до 125 тонн.

Особливості

• Автономний блок, який легко піднімається краном.

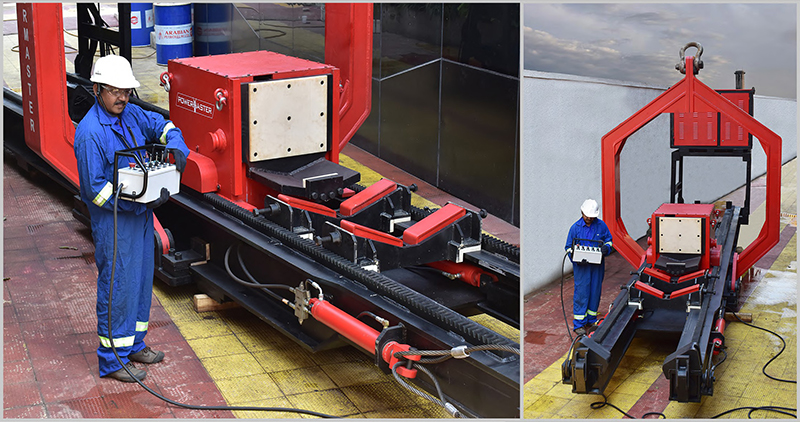

• Керується дротом або бездротовим пультом дистанційного керування.
• Двомоторна гідравлічна система також дозволяє вибирати швидкість процесу вилучення пучків.
• На лебідці є важіль вибору, що дозволяє регулювати швидкість. Робочий тиск складає 190 бар.
• Всі моделі оснащені задніми подовжувальними елементами, що забезпечує оператору більшу гнучкість.
• Задні подовжувальні елементи легко встановлюються, і до них сумісні відповідні гідравлічні шланги та енергетичні ланцюги.

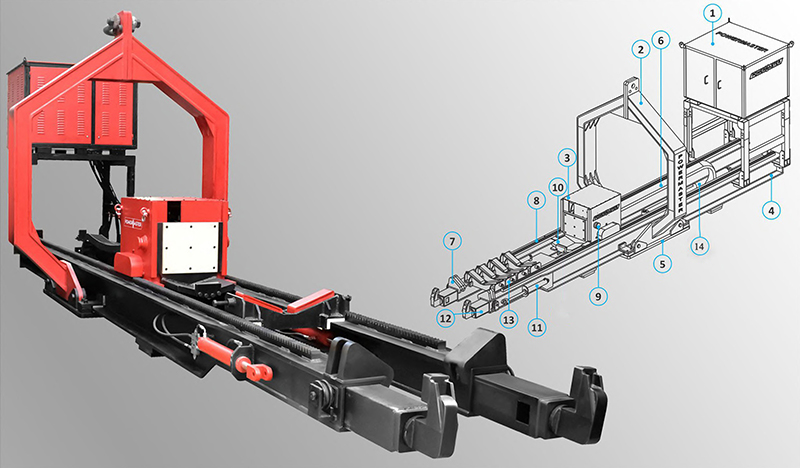

Конструкція

1. Моторний відсік.
2. Підйомна рама (арка).
3. Лебідка.
4. Основна рама.
5. Балансувальна плита з чотирма напрямними.
6. Ланцюг для натягу шланга.
7. Сполучні плити.
8. Рейкова передача.
9. Напрямна для троса.
10. Бічна пластина лебідки.
11. Два циліндри для строп.
12. Затискачі та циліндр затиску.
13. Візки з V-подібними блоками.
14. Балансувальний циліндр.

Порядок роботи

Екстрактор кріпиться до теплообмінника за допомогою двох гідравлічних затискачів, що приводяться в дію поршнями, в передній частині машини. Два сталеві стропи закріплені навколо корпусу, щоб забезпечити надійну фіксацію пристрою, що витягує, перед початком його вилучення. Стропи також наводяться на дію двома гідравлічними циліндрами.

Завдяки дуже потужній гідравлічній лебідці легко витягається теплообмінник із корпусу, не створюючи жодного навантаження на фундамент. Лебідка оснащена системою вертикальних підйомних домкратів, яка може гідравлічно піднімати та опускати пучок, забезпечуючи його постійне знаходження в одній лінії з корпусом під час вилучення.

Після вилучення пучка оператор балансує екстрактор, переміщуючи підйомну раму вперед за допомогою підвісного/дистанційного керування. Коли екстрактор перебуває у рівновазі, стропи в передній частині слабшають, і оператор може безпечно від’єднати екстрактор від корпусу та опустити його на землю. На землі раму балансування можна перемістити назад, а пучок — вперед, щоб витягти його без розбирання екстрактора.

Технічні характеристики

Компанія POWERMASTER пропонує широкий асортимент екстракторів для трубних пучків серії ABE:

1. ABE-025T-070E – одна з наших найпопулярніших моделей екстракторів. Вона може працювати з пучками довжиною до 7 метрів та діаметром до 16 метрів*. Будучи більшою моделлю, вона може працювати з пучками меншого розміру, що забезпечує додаткову гнучкість.
2. ABE-045T-090E одна з наших найуніверсальніших моделей екстракторів завдяки передньому та задньому подовжувачам. Ця модель дозволяє тягнути ще довші пучки. Ці подовжувачі також дозволяють проникати набагато глибше у конструкцію теплообмінника. Потужна лебідка з двома гідравлічними двигунами створить постійне тягове зусилля 60 тонн. Завдяки двомоторній системі система працює при максимальному тиску 190 бар. Це сприяє значному збільшенню терміну служби екстрактора. Ця модель також доступна із заднім подовжувачем на 2 метри та переднім подовжувачем на 1 метр.
3. У моделі ABE-060T-100E аналогічна універсальність, як і в інших наших моделей, але з лебідкою більшої вантажопідйомності (тягове зусилля 80 тонн). Ця модель також доступна із заднім подовжувачем на 2 метри для переміщення пучків завдовжки до 13,5 метрів.
4. Модель ABE-085T-100E та більші моделі, у міру зростання підприємств, збільшуються і розміри теплообмінників. Ми виготовляємо теплообмінники для конкретних проектів. Максимальна швидкість становить до 1 м/хв.
5. ABE-110T-110E – це модель для вилучення важких пучків до 100 тонн, довжиною 11,5 метрів з робочою швидкістю до 1 м/хв. Стандартне витяг має вантажопідйомність 125 тонн та довжину пучка до 10 метрів. Із заднім подовжувачем на 2 метри вантажопідйомність знижується до 100 тонн. Стандартна підйомна рама має довжину 3,5 метри.

Примітка: *Для всіх екстракторів доступні підйомні рами різних розмірів.

Максимальна довжина та вага пучка для кожної моделі ABE розраховані для вилучення та встановлення стандартного пучка в ідеальних умовах. Такі фактори, як зміщення центру тяжкості та забруднення пучка, можуть змінити максимальну довжину та/або вагу пучка для кожної моделі ABE. Перед видаленням або встановленням пучка замовник та/або підрядник повинні завжди розраховувати, чи здатна ця модель екстрактора безпечно вийняти або встановити цей пучок. У разі сумнівів завжди слід звертатися до компанії Powermaster.
