Адаптеры и наклонные столы unigrind

Шлифовальные адаптеры unigrind Grinding Adapters и наклонные столы unigrind Tilt Tables предназначены для использования на сверлильных и радиально-сверлильных станках.

Рабочий диапазон: шлифовальные адаптеры DN 15–1600 мм (1/2”–64”)
Размер наклонного стола: от 350 x 350 мм (13,8” x 13,8”) до 1500 x 1500 мм (59” x 59”)
Наклон наклонного стола регулируется плавно: 0–15°

Шлифовальные адаптеры, а также шлифовальные, притирочные и планетарные шлифовальные круги используются для обработки уплотнительных поверхностей клапанов на стационарных сверлильных станках. Наклонные столы рекомендуются для точной центровки задвижек и клиньев.

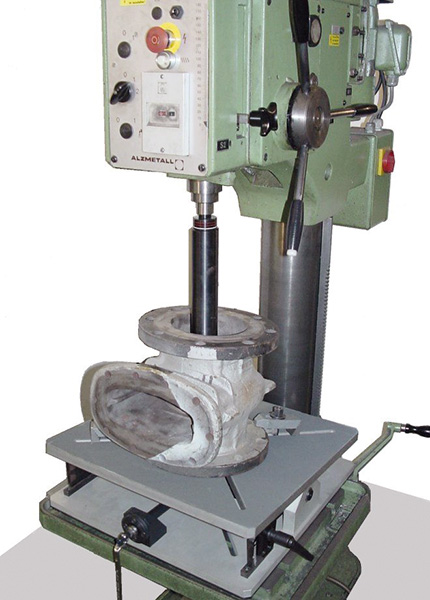

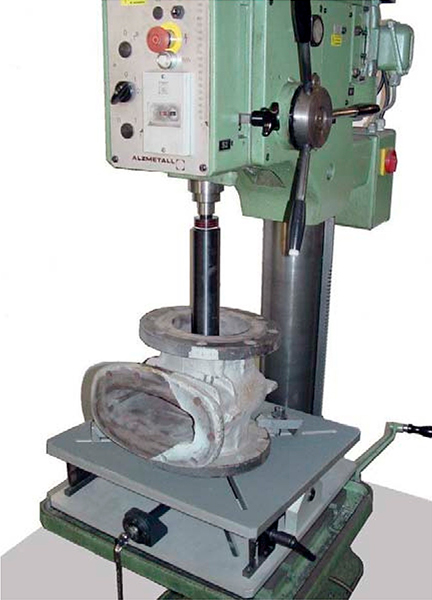

Наклонный стол UNT 2 + адаптер, шлифование клина задвижки

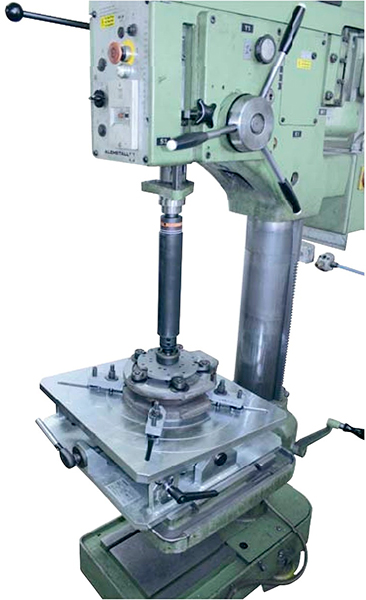

Наклонный стол UNT 2 + адаптер, шлифование седла задвижки

Адаптеры и наклонные столы:
С помощью подпружиненного адаптера и подходящих шлифовальных и притирочных инструментов возможна обработка арматуры на стационарном вертикально-сверлильном станке. Для точной выверки задвижек и клиньев задвижек рекомендуется воспользоваться наклонным столом (с плавной регулировкой угла наклона в пределах 0° — 13°).

Модель подпружиненного адаптера:	Рабочий диапазон:	В дюймах:
РАЗМЕР 1 (MT 2)	DN 15 — 400 мм	1/2“ — 16“
РАЗМЕР 2 (MT 3)	DN 80 — 700 мм	3“ — 28“
РАЗМЕР 3 (MT 4)	DN 80 — 900 мм	3“ — 36“
РАЗМЕР 4 (MT 5)	DN 400 — 1600 мм	16“ — 64“

Модель наклонного стола:	Размеры стола:	В дюймах:
UNT 1	350 x 350 мм	13,8“
UNT 2	500 x 500 мм	19,7“
UNT 3	1000 x 1000 мм	39,4“
UNT 4	1500 x 1500 мм	59“

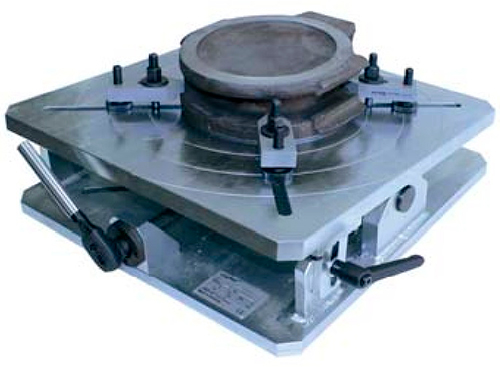

Наклонный стол UNT 1

Адаптер размера 3

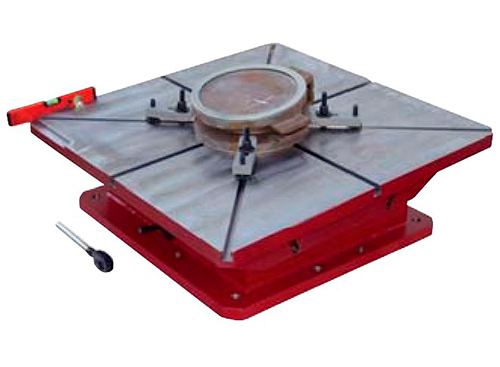

Наклонный стол UNT 3
