Переносные шлифовально-притирочные станки unigrind SVS 1

Переносной шлифовально-притирочный станок unigrind SVS 1 применяется для обработки уплотнительных поверхностей предохранительных клапанов и клапанных пластин.

• Рабочий диапазон: DN 10–400 мм (3/8–16”)
• Идеальная плоскостность при шлифовании
• Регулировка эксцентрика: 0–3 мм (0–1/8”)
• Точная регулировка времени шлифования
• Простота и безопасность эксплуатации

Для обработки клапанов больших номинальных диаметров и приварных клапанов станок крепится и центрируется на корпусе клапана с помощью корончатого патрона. Клапаны меньшего размера можно быстро и легко шлифовать на станине станка.

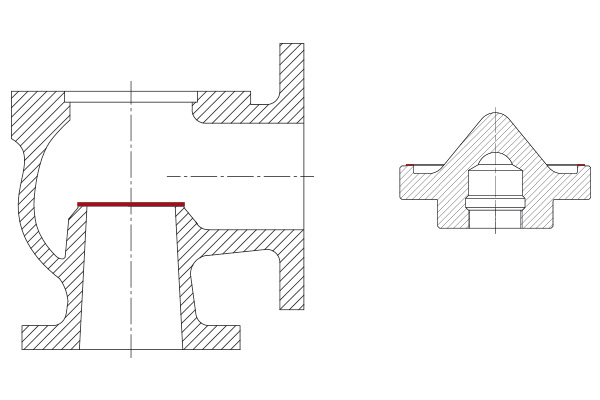

Переносной шлифовальный и притирочный станок для обработки уплотняющих поверхностей предохранительных клапанов и клапанных тарелок:
Для шлифования/притирки крупногабаритной арматуры и привариваемых клапанов станок закрепляется на корпусе арматуры посредством 3-кулачкового зажимного патрона. Малогабаритные клапаны и тарелки устанавливаются на стойке станка с центрирующим приспособлением. Стойка поднимается и опускается посредством пневматического подъемника.

Рабочий диапазон:
DN 15 — 300 мм (1/2“ — 12“)

Привод:

• Электрический: 230 В/110 В переменного тока, 50/60 Гц
• Пневматический 5-7 бар (72-90 psi)

Преимущества станка SVS 1:

• Абсолютная плоскостность уплотняющей поверхности достигается за счет эксцентрикового вращения
• 3-кулачковый зажимной патрон обеспечивает точное центрирование станка
• Точное и быстрое центрирование малогабаритных клапанов и тарелок на стойке станка
• Воспроизводимость качества шлифования/притирки за считанные минуты
• Простое и безопасное обслуживание
• Пневматический привод с таймером задания времени шлифования
• Регулируемый эксцентриситет 0 — 3 мм
• Стойка станка с пневмоцилиндром

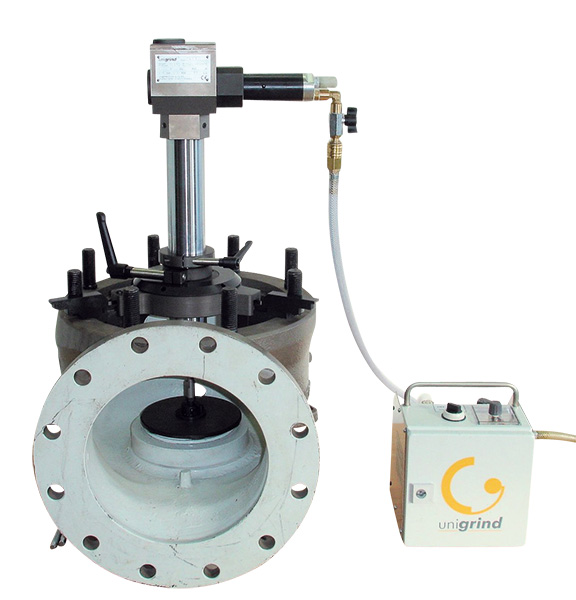

Станок SVS 1 установлен на предохранительном клапане

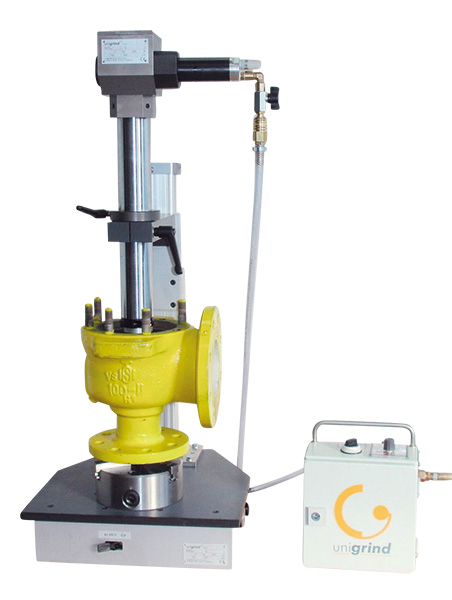

Шлифование клапана на стойке станка SVS 1

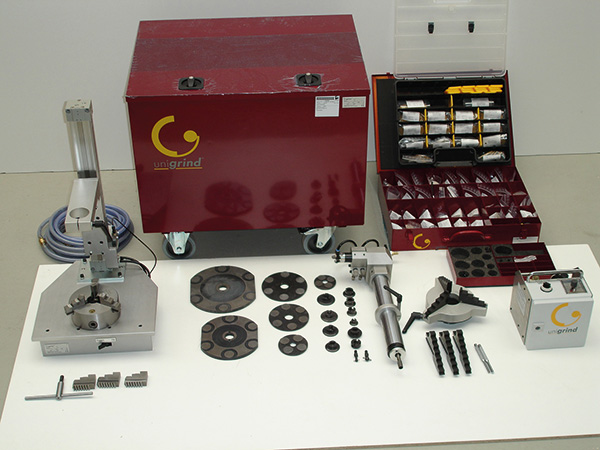

Комплект поставки станка SVS 1
