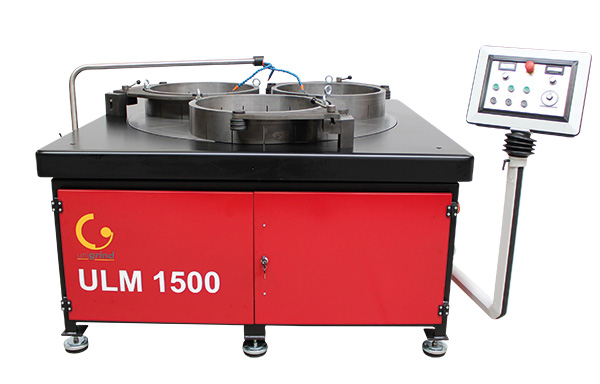

Однодисковые притирочные станки unigrind ULM

Стационарный однодисковый притирочный станок unigrind ULM применяется для прецизионной притирки и полировки поверхностей таких деталей, как:

Размер притирочного диска: Ø 420 мм (16,5 дюйма) до макс. Ø 1520 мм (59,8 дюйма).
Максимальный размер заготовки: Ø 625 мм (24,6 дюйма).

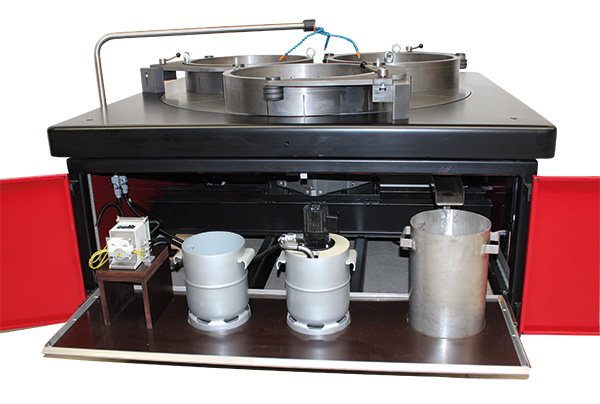

Вид станка ULM 1500 внутри

Конструкция:

Притирочная плита из высокопрочного чугуна с радиальными проточками (По дополнительному заказу поставляются плиты из других материалов)
Чугунные доводочные кольца
Трубчатая стальная конструкция основания станка
Три регулируемых роликовых кронштейна с направляющими роликами
Регулировка плиты по высоте
Встроенный таймер (0-60 минут)
Привод с преобразователем частоты для плавной регулировки скорости вращения
Устройство для смешивания и регулируемой подачи притирочного средства. Притирочное средство непрерывно подается на притирочную плиту посредством насосной системы. Объем подаваемого притирочного средства регулируется скоростью насоса.

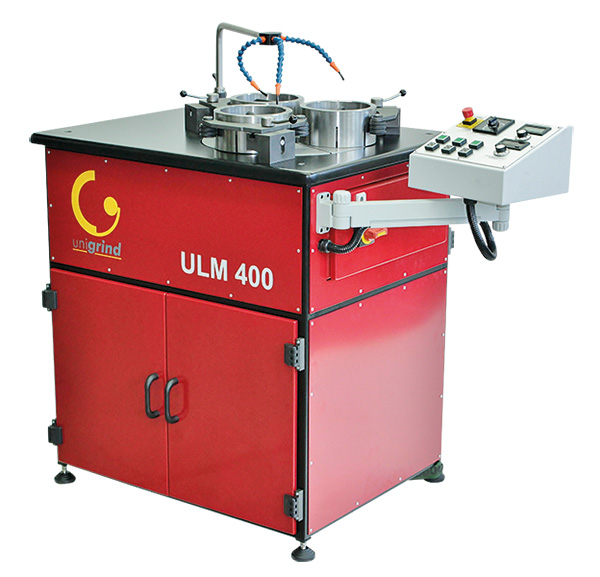

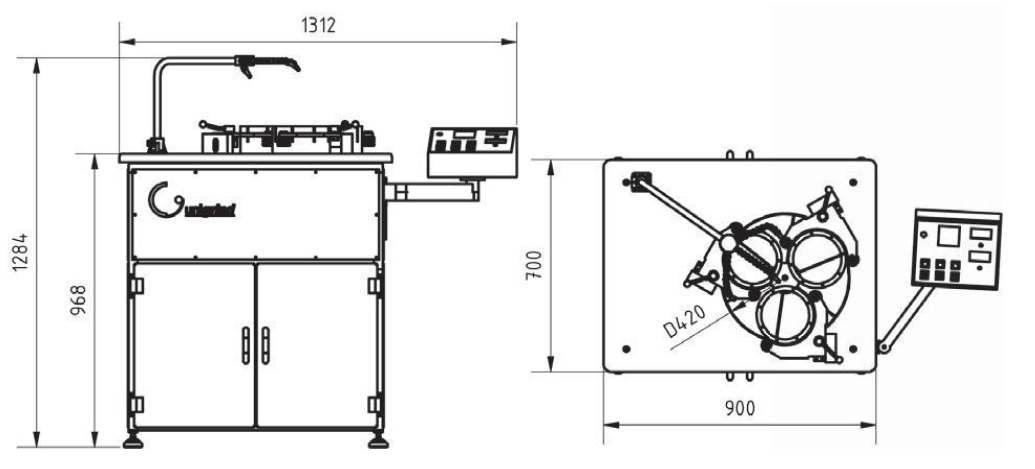

Станок ULM 400 со стойкой

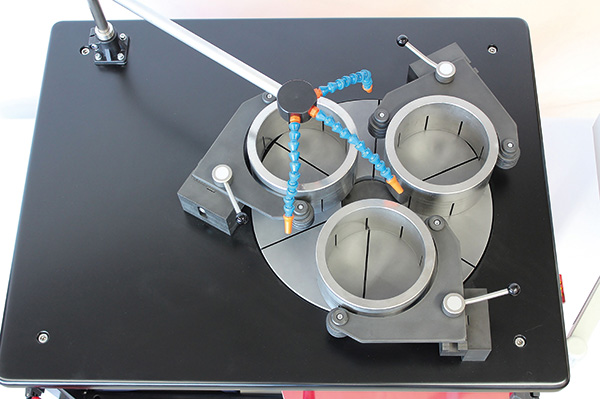

Притирка при помощи станка ULM, вид сверху

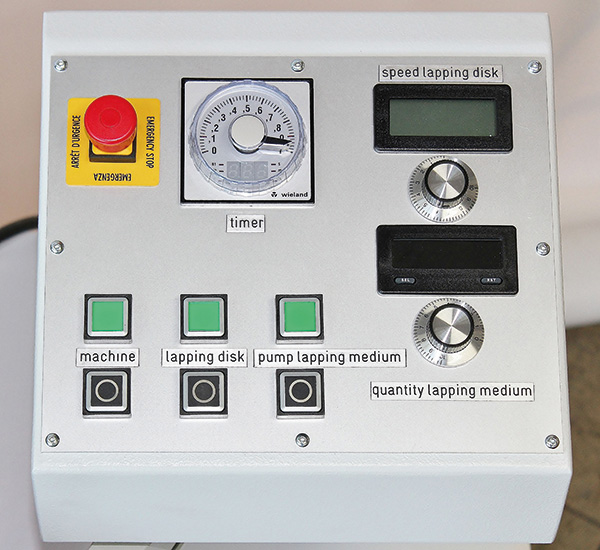

Панель управления

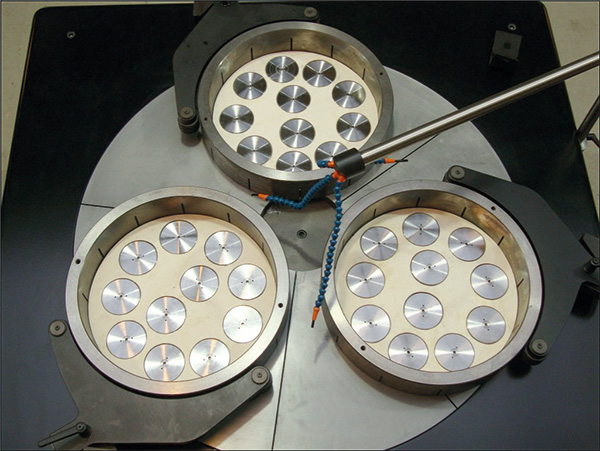

Доводочные кольца с заготовками

Модель:	Диаметр притирочной плиты, мм/дюйм:	Макс. габариты заготовки, мм/дюйм:	Частота вращения притирочной плиты:	Мощность привода:
ULM 400	Ø 420 мм / 16,50“	Ø 150 мм / 6,10“	15 — 100 об./мин	0,55 кВт
ULM 600	Ø 620 мм / 24,40“	Ø 250 мм / 9,85“	8 — 70 об./мин	3 кВт
ULM 900	Ø 920 мм / 36,20”	Ø 380 мм / 14,96”	7 — 50 об./мин	7,5 кВт
ULM 1200	Ø 1220 мм / 48,00”	Ø 505 мм / 19,88”	7 — 40 об./мин	11 кВт
ULM 1500	Ø 1520 мм / 59,84“	Ø 625 мм / 24,60“	7 — 40 об./мин	11 кВт

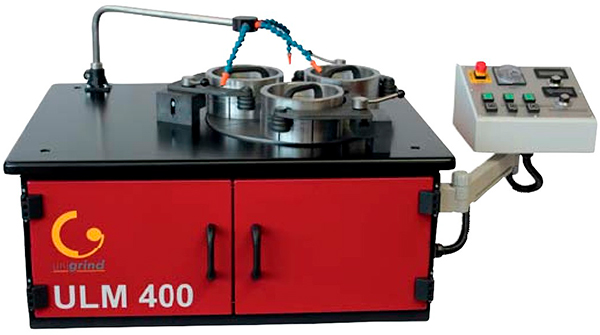

Станок ULM 400 в настольном исполнении

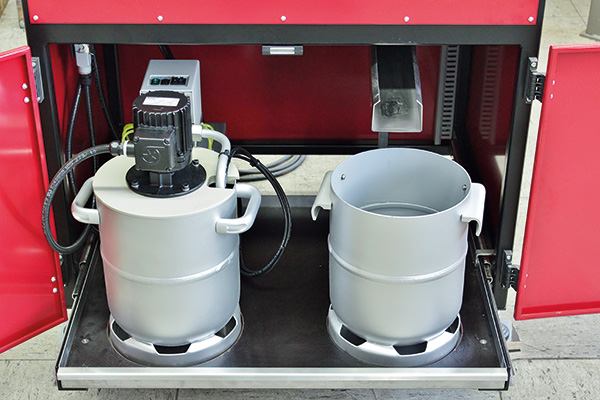

Вид станка внутри
