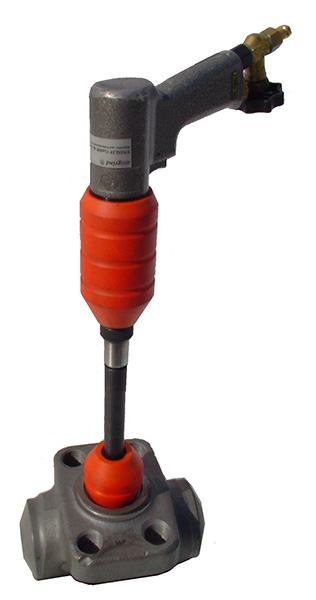

Переносные шлифовальные станки unigrind KVS

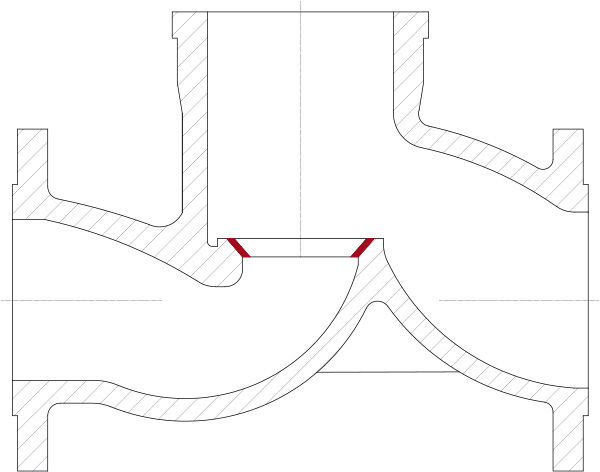

Переносной шлифовальный станок unigrind KVS применяется для обработки клапанов с коническими уплотнительными поверхностями:

Задвижки
Регулирующие клапаны
Рабочий диапазон: от DN 8 до 300 мм (¼“–12“)
Стандартные углы седла: 30°, 40°, 60°, 75°, 90° (другие углы по запросу)

Комплексная шлифовальная система Unigrind для обработки конических уплотнительных поверхностей всех типов задвижек и регулирующих клапанов. Подходит как для использования на месте, так и в мастерской. Прочный, не требующий особого обслуживания, экономичный и простой в использовании. Шлифовальный инструмент для соответствующих углов седла и номинальных диаметров может быть индивидуально настроен в соответствии с требованиями заказчика. Рабочий диапазон станка может быть расширен дополнительными инструментами.

Стандартное исполнение:

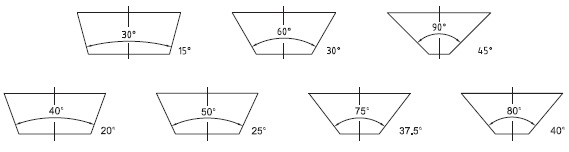

Углы конусов: 30°, 60°, 90°
Другие доступные углы конусов: 40°, 50°, 75°, 80°

Приводы:

Электрический: 230 В/110 В переменного тока, 50/60 Гц

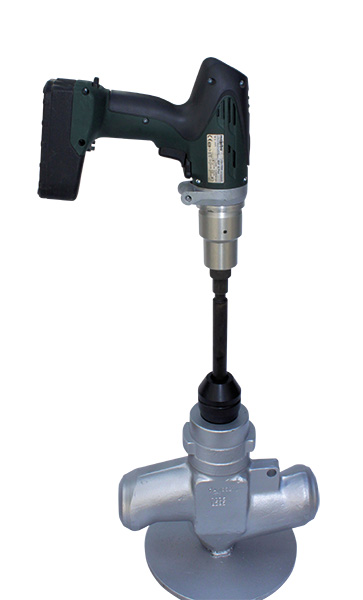

Аккумуляторный для модели KVS с рабочим диапазоном DN 150
Пневматический 5-7 бар (72-90 psi)

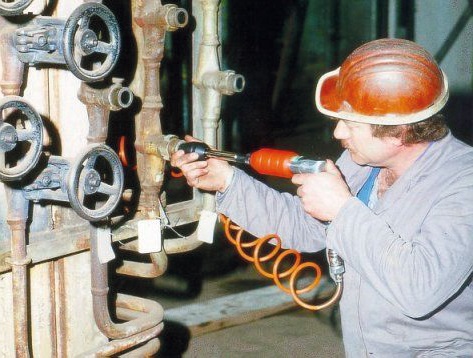

Пример применения станка KVS

Модель:	Рабочий диапазон:	В дюймах:
KVS 369/50	DN 8 — 50 мм	1/4“ — 2“
KVS 369/65	DN 8 — 65 мм	1/4“ — 2 1/2“
KVS 369/100	DN 8 — 100 мм	1/4“ — 4“
KVS 369/150K	DN 8 — 150 мм	1/4“ — 6“
KVS 369/80 — 300K	DN 80 — 300 мм	3“ — 12“
KVS 369/8 — 300K	DN 8 — 300 мм	1/4“ — 12“
KVS 369= для шлифовальных инструментов с углом посадки 30°, 60° и 90°

Примечание:
Подбор шлифовальных инструментов с учетом необходимого диаметра и угла конусности может осуществляться по индивидуальному заказу покупателя. Рабочий диапазон станка можно расширить путем добавления требуемых инструментов.

По дополнительному заказу:
По запросу покупателя возможны другие комбинации диаметров и углов конусности или дополнительные углы. Также возможны небольшие изменения рабочего диапазона станков. Доступны инструментальные оправки для увеличения глубины обработки.

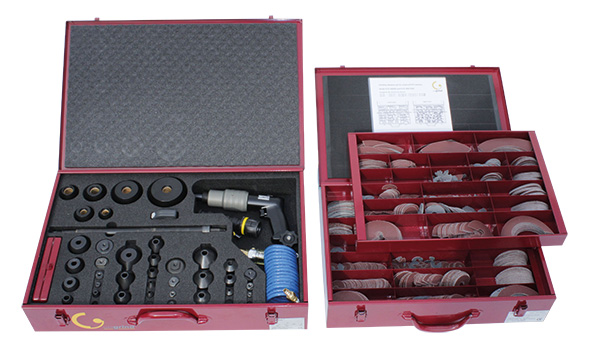

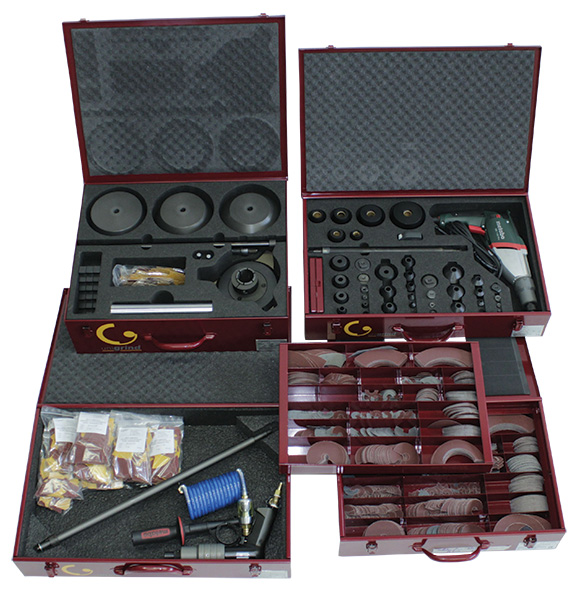

Транспортировочный ящик со шлифовальными инструментами и набором абразивных материалов для модели KVS 369/65

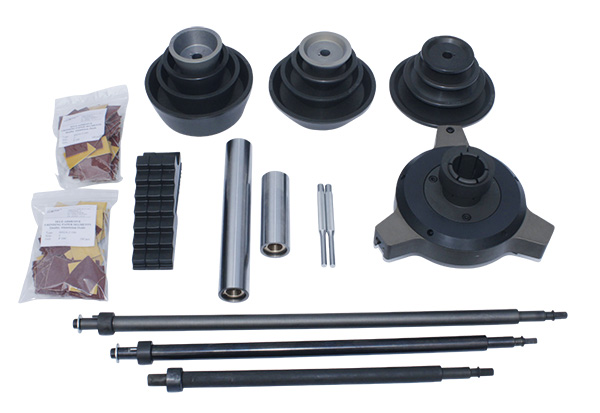

Шлифовальные инструменты для станка KVS DN 80-150 (3“-6“)

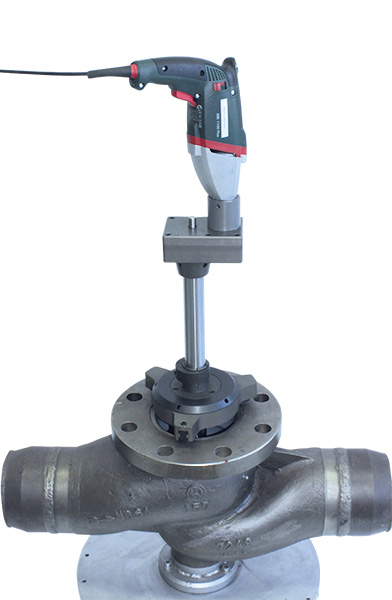

Пример применения станка KVS 369/300K

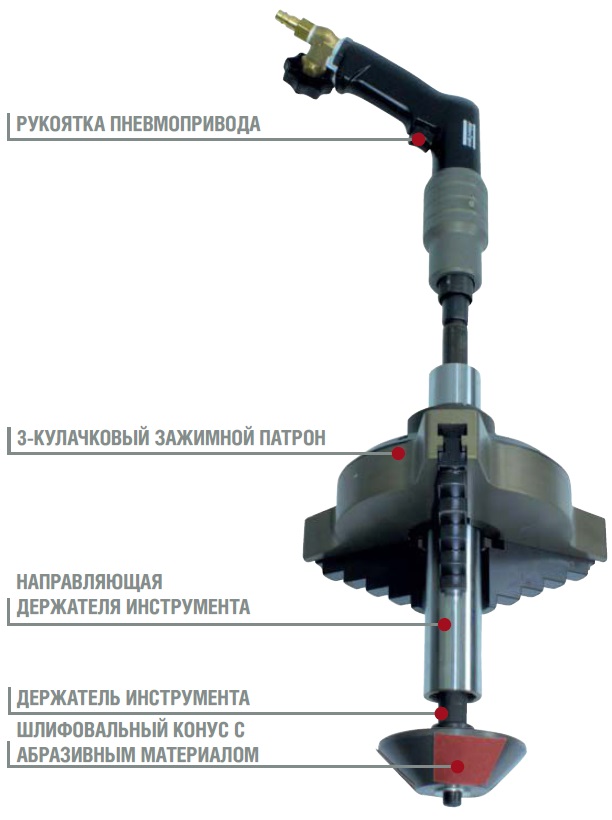

Шлифовальный станок unigrind KvS 369/300K с 3-кулачковым зажимным патроном
При большом рабочем диапазоне DN 6 – 12 дюймов и большой глубине клапанов рекомендуется использовать штатив с верхним расположением коробки передач и подпружиненным шлифовальным шпинделем с внутренней базирующей поверхностью.

Транспортировочный ящик со шлифовальными инструментами и набором абразивных материалов для KVS 369/150K
