Ударные торцевые головки 1/2”

Ударные торцевые головки Powermaster с квадратным хвостовиком 1/2” предназначены для работы с резьбовыми соединениями (болтами и гайками) под большими ударными нагрузками. Они используются совместно с пневматическими или электрическими ударными гайковертами и изготавливаются из высокопрочных сплавов для повышения их износостойкости и долговечности. Это делает их идеальным инструментом во многих отраслях промышленности, при монтаже металлоконструкций, в строительстве, для ремонта автомобилей и других тяжелых работ.

Характеристики ударных торцевых головок Powermaster

• Стандартные, глубокие и тонкостенные головки.
• Ударные головки с квадратным хвостовиком до 3 1/2” и размером по граням до 235 мм (9 1/8”).
• Шлицевой хвостовик #5 с размером по граням до 80 мм (4”).
• Широкий выбор аксессуаров.

Преимущества ударных торцевых головок Powermaster

• Все головки изготовлены из высокопрочной легированной стали.
• Все головки проходят термообработку для оптимального сочетания прочности и ударопрочности.
• Все головки имеют оптимальную толщину стенки для обеспечения прочности и доступа к крепежным элементам с ограничениями.
• Глубина шестигранных отверстий рассчитана на полную головку стандартного крепежа.
• Все головки имеют скошенные отверстия для удобства соединения с инструментом и крепежом.
• Концентрические отверстия и большие проходные отверстия соответствуют промышленным стандартам.
• Все головки имеют крепление Ring-N-Pin для крепления к приводу.
• Все головки имеют гальваническое и черное оксидированное покрытие для повышенной защиты от ржавчины.

Преимущества профиля Freecorner

• Точки контакта расположены вдали от угла крепежа.
• Распределение поверхностной нагрузки снимает напряжение в точке контакта.
• Снижение риска скругления крепежа.
• Повышение вероятности проворачивания изношенного крепежа.
• Устранение точек концентрации напряжений повышает ударопрочность и способность передавать крутящий момент.

Профиль Freecorner предусмотрен как на квадратном хвостовике, так и на шестигранном конце ударных головок с квадратным хвостовиком 1/2” и более.

Ударные торцевые головки

• Метрический шестигранник
• Дробный шестигранник
• Метрический глубокий шестигранник
• Дробный глубокий шестигранник

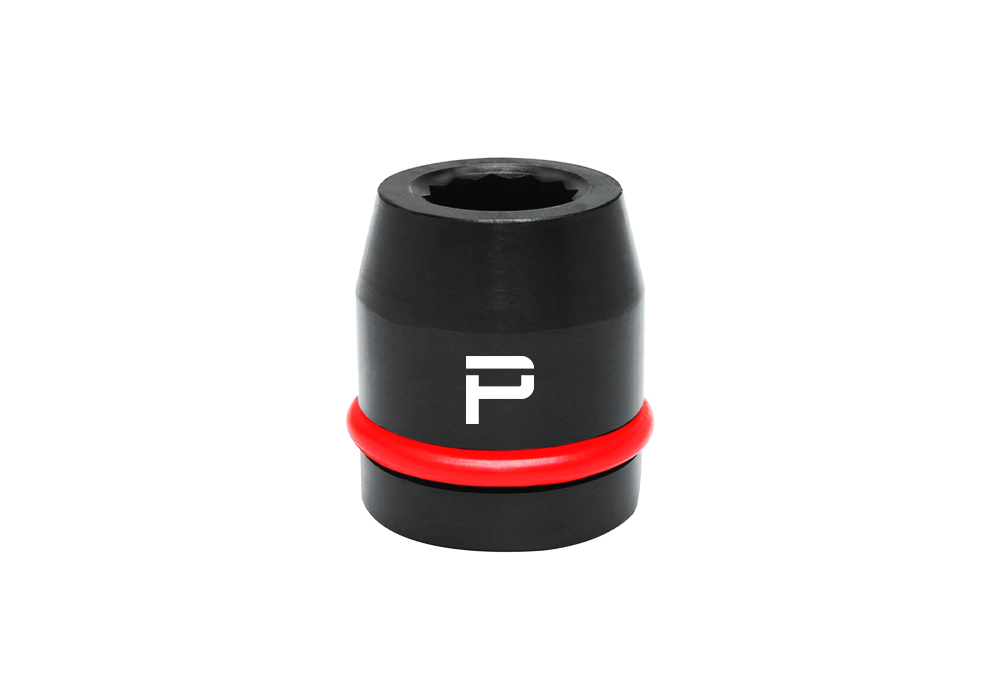

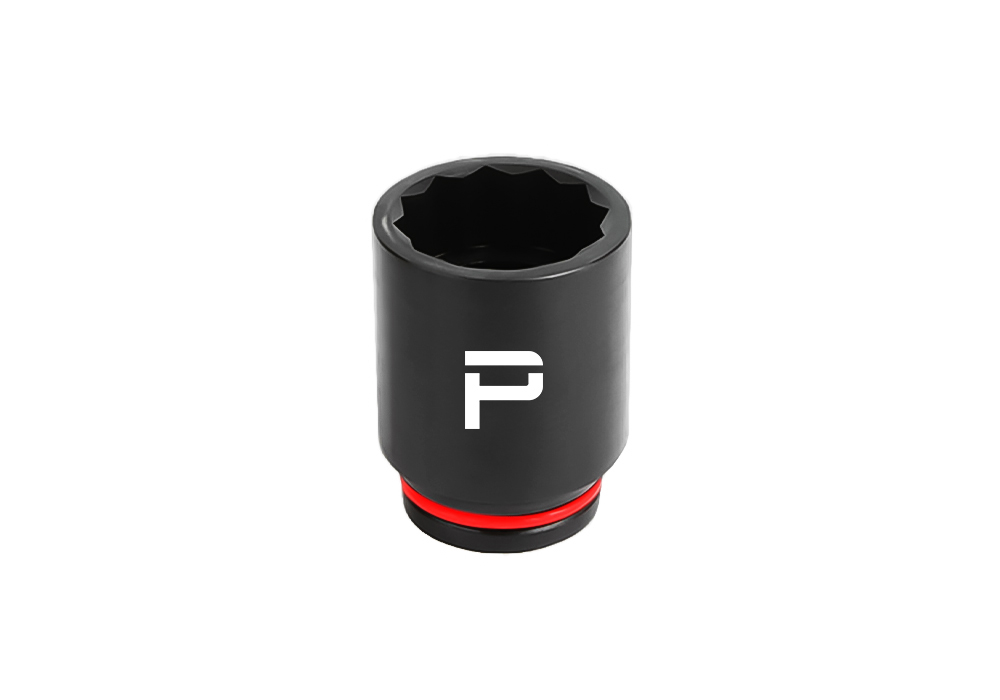

• Метрический двойной шестигранник
• Дробный двойной шестигранник

Наборы ударных торцевых головок

• Метрический размер
• Дробный размер

Ударные торцевые головки с тонкими стенками

• Метрический шестигранник
• Дробный шестигранник

Аксессуары для ударных головок

Метрический шестигранник

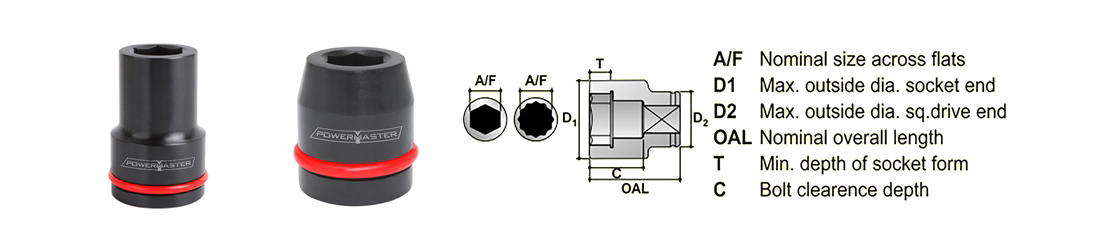

A/F, мм	Модель	D1, мм	D2, мм	T, мм	C, мм	OAL, мм	Вес, кг
8 9 10	S-08M8 S-08M9 S-08M10	15.0 16.0 17.0	25.0 25.0 25.0	6.0 7.0 8.0	15.0 15.0 15.0	32.0 32.0 32.0	0.060 0.060 0.060
11 12 13	S-08M11 S-08M12 S-08M13	19.0 20.0 21.0	25.0 25.0 25.0	9.0 9.0 10.0	17.0 17.0 18.0	34.0 34.0 35.0	0.067 0.069 0.073
14 15 16	S-08M14 S-08M15 S-08M16	22.0 24.0 25.0	25.0 25.0 25.0	10.0 11.0 11.0	18.0 18.0 18.0	35.0 35.0 35.0	0.076 0.092 0.085
17 18 19	S-08M17 S-08M18 S-08M19	26.0 27.0 29.0	26.0 27.0 29.0	12.0 13.0 14.0	20.0 20.0 22.0	37.0 37.0 39.0	0.099 0.109 0.137
21 22 23	S-08M21 S-08M22 S-08M23	31.0 32.0 34.0	30.0 30.0 30.0	14.0 14.0 15.0	22.0 22.0 25.0	39.0 39.0 42.0	0.155 0.162 0.092
24 25 26	S-08M24 S-08M25 S-08M26	35.0 36.0 37.0	30.0 30.0 30.0	15.0 16.0 16.0	25.0 26.0 26.0	42.0 43.0 43.0	0.200 0.211 0.218
27 28 30	S-08M27 S-08M28 S-08M30	39.0 40.0 42.0	30.0 30.0 30.0	16.0 17.0 17.0	26.0 27.0 27.0	43.0 44.0 44.0	0.236 0.250 0.261
32 36	S-08M32 S-08M36	45.0 50.0	44.0 44.0	18.0 20.0	28.0 30.0	45.0 47.0	0.415 0.495

Дробный шестигранник

A/F, дюймы	Модель	D1, дюймы	D2, дюймы	T, дюймы	C, дюймы	OAL, дюймы	Вес, фунты
3/8 7/16 1/2	S-0806 S-0807 S-0808	0.669 0.748 0.827	0.984 0.984 0.984	0.315 0.354 0.394	0.591 0.669 0.709	1.260 1.339 1.378	0.132 0.148 0.160
9/16 5/8 11/16	S-0809 S-0810 S-0811	0.945 0.984 1.063	0.984 1.984 1.063	0.433 0.433 0.512	0.709 0.709 0.787	1.378 1.378 1.457	0.181 0.188 0.240
3/4 13/16 7/8	S-0812 S-0813 S-0814	1.142 1.220 1.339	1.142 1.181 1.181	0.551 0.551 0.591	0.866 0.866 0.984	1.535 1.535 1.654	0.301 0.341 0.423
15/16 1 1.1/16	S-0815 S-0816 S-0817	1.378 1.457 1.535	1.181 1.181 1.181	0.591 0.630 0.630	0.984 1.024 1.024	1.654 1.693 1.693	0.440 0.480 0.519
1.1/8 1.3/16 1.1/4	S-0818 S-0819 S-0820	1.654 1.672 1.772	1.181 1.732 1.732	0.669 0.709 0.709	1.063 1.102 1.102	1.732 1.772 1.772	0.575 0.813 0.963
1.5/16 1.3/8	S-0821 S-0822	1.862 1.869	1.732 1.732	0.709 0.787	1.102 1.181	1.772 1.850	1.083 1.088
1.7/16 1.1/2	S-0823 S-0824	1.968 2.086	1.732 1.732	0.866 0.866	1.220 1.338	1.889 2.007	1.210 1.255

Метрический глубокий шестигранник

A/F, мм	Модель	D1, мм	D2, мм	T, мм	C, мм	OAL, мм	Вес, кг
8 9 10	S-08 M8L S-08 M9L S-08 M10L	15.0 16.0 17.0	25.0 25.0 25.0	6.0 7.0 8.0	63.0 63.0 63.0	80.0 80.0 80.0	0.112 0.117 0.122
11 12 13	S-08 M11L S-08 M12L S-08 M13L	19.0 20.0 21.0	25.0 25.0 25.0	9.0 9.0 10.0	63.0 63.0 63.0	80.0 80.0 80.0	0.142 0.149 0.156
14 15 16	S-08 M14L S-08 M15L S-08 M16L	22.0 24.0 25.0	25.0 25.0 25.0	10.0 11.0 11.0	63.0 63.0 63.0	80.0 80.0 80.0	0.160 0.184 0.192
17 18 19	S-08 M17L S-08 M18L S-08 M19L	26.0 27.0 29.0	26.0 27.0 29.0	12.0 13.0 14.0	63.0 63.0 63.0	80.0 80.0 80.0	0.207 0.222 0.264
21 22 23	S-08 M21L S-08 M22L S-08 M23L	31.0 32.0 34.0	30.0 30.0 30.0	14.0 14.0 15.0	63.0 68.0 68.0	80.0 85.0 85.0	0.297 0.333 0.375
24 25 26	S-08 M24L S-08 M25L S-08 M26L	35.0 36.0 37.0	30.0 30.0 30.0	15.0 16.0 16.0	68.0 68.0 68.0	85.0 85.0 85.0	0.389 0.403 0.415
27 28 30	S-08 M27L S-08 M28L S-08 M30L	39.0 40.0 42.0	30.0 30.0 30.0	16.0 17.0 17.0	68.0 68.0 68.0	85.0 85.0 85.0	0.459 0.476 0.501
32 36	S-08 M32L S-08 M36L	45.0 50.0	44.0 44.0	18.0 20.0	68.0 68.0	85.0 85.0	0.684 0.799

Дробный глубокий шестигранник

A/F, дюймы	Модель	D1, дюймы	D2, дюймы	T, дюймы	C, дюймы	OAL, дюймы	Вес, фунты
3/8 7/16 1/2	S-0806L S-0807L S-0808L	0.669 0.748 0.827	0.984 0.984 0.984	0.315 0.354 0.394	2.480 2.480 2.480	3.150 3.150 3.150	0.270 0.310 0.340
9/16 5/8 11/16	S-0809L S-0810L S-0811L	0.945 1.984 1.063	0.984 0.984 1.063	0.433 0.433 0.512	2.480 2.480 2.480	3.150 3.150 3.150	0.400 0.420 0.490
3/4 13/16 7/8	S-0812L S-0813L S-0814L	1.142 1.220 1.339	1.142 1.181 1.181	0.551 0.551 0.591	2.480 2.480 2.677	3.150 3.150 3.346	0.580 0.650 0.830
15/16 1 1.1/16	S-0815L S-0816L S-0817L	1.378 1.457 1.535	1.181 1.181 1.181	0.591 0.630 0.630	2.677 2.677 2.677	3.346 3.346 3.346	0.860 0.910 1.010
1.1/8 1.3/16 1.1/4	S-0818L S-0819L S-0820L	1.654 1.672 1.772	1.181 1.732 1.732	0.669 0.709 0.709	2.677 2.677 2.677	3.346 3.346 3.346	1.100 1.500 1.500
1.5/16 1.3/8	S-0821L S-0822L	1.819 1.869	1.682 1.732	0.787 0.787	2.677 2.677	3.346 3.346	1.560 1.760
1.7/16 1.1/2	S-0823L S-0824L	1.968 1.209	1.732 1.732	0.866 0.866	2.676 2.676	3.346 3.346	1.870 1.910

Метрический двойной шестигранник

A/F, мм	Модель	D1, мм	D2, мм	T, мм	C, мм	OAL, мм	Вес, кг
8 9 10	S-08M8DH S-08M9DH S-08M10DH	15.0 16.0 17.0	25.0 25.0 25.0	6.0 7.0 8.0	15.0 15.0 15.0	32.0 32.0 32.0	0.060 0.060 0.060
11 12 13	S-08M11DH S-08M12DH S-08M13DH	19.0 20.0 21.0	25.0 25.0 25.0	9.0 9.0 10.0	17.0 17.0 18.0	34.0 34.0 35.0	0.067 0.069 0.073
14 15 16	S-08M14DH S-08M15DH S-08M16DH	22.0 24.0 25.0	25.0 25.0 25.0	10.0 11.0 11.0	18.0 18.0 18.0	35.0 35.0 35.0	0.076 0.082 0.085
17 18 19	S-08M17DH S-08M18DH S-08M19DH	26.0 27.0 29.0	26.0 27.0 29.0	12.0 13.0 14.0	20.0 20.0 22.0	37.0 37.0 39.0	0.099 0.109 0.137
21 22 23	S-08M21DH S-08M22DH S-08M23DH	31.0 32.0 34.0	30.0 30.0 30.0	14.0 14.0 15.0	22.0 22.0 25.0	39.0 39.0 42.0	0.155 0.162 0.192
24 25 26	S-08M24DH S-08M25DH S-08M26DH	35.0 36.0 37.0	30.0 30.0 30.0	15.0 16.0 16.0	25.0 26.0 26.0	42.0 43.0 43.0	0.200 0.211 0.218
27 28 30	S-08M27DH S-08M28DH S-08M30DH	39.0 40.0 42.0	30.0 30.0 30.0	16.0 17.0 17.0	26.0 27.0 27.0	43.0 44.0 44.0	0.236 0.250 0.261
32 36	S-08M32DH S-08M36DH	45.0 50.0	44.0 44.0	18.0 20.0	28.0 30.0	45.0 47.0	0.415 0.495

Дробный двойной шестигранник

A/F, дюймы	Модель	D1, дюймы	D2, дюймы	T, дюймы	C, дюймы	OAL, дюймы	Вес, фунты
7/16 1/2 9/16	S-0807DH S-0808DH S-0809DH	0.748 0.827 0.945	0.984 0.984 0.984	0.354 0.394 0.433	0.669 0.709 0.709	1.339 1.378 1.378	0.148 0.160 0.181
5/8 11/16 3/4	S-0810DH S-0811DH S-0812DH	0.984 1.063 1.142	0.984 1.063 1.142	0.433 0.512 0.551	0.709 0.787 0.866	1.378 1.457 1.535	0.188 0.240 0.301
13/16 7/8 15/16	S-0813DH S-0814DH S-0815DH	1.220 1.339 1.378	1.181 1.181 1.181	0.551 0.591 0.591	0.866 0.984 0.984	1.535 1.654 1.654	0.341 0.423 0.440
1 1.1/16 1.1/8	S-0816DH S-0817DH S-0818DH	1.457 1.535 1.654	1.181 1.181 1.181	0.630 0.630 0.669	1.024 1.024 1.063	1.693 1.693 1.732	0.480 0.519 0.575
1.3/16 1.1/4 1.5/16	S-0819DH S-0820DH S-0821DH	1.672 1.772 1.862	1.732 1.732 1.732	0.709 0.709 0.709	1.102 1.102 1.102	1.772 1.772 1.772	0.813 0.963 1.083
1.3/8 1.7/16 1.1/2	S-0822DH S-0823DH S-0824DH	1.869 1.968 2.086	1.732 1.732 1.732	0.787 0.866 0.866	1.181 1.220 1.338	1.850 1.889 2.007	1.088 1.210 1.255

Наборы с метрическими размерами

Модель	Кол-во	A/F
S-08 M51	13 шт.	8,9,10,11,12,13,14,15,16,17,18,19,21
S-08 M52	16 шт.	10,11,12,13,14,15,16,17,18,19,20,21,22,23,24,27
S-08 M53	6 шт.	13,14,15,16,17,18
S-08 LM51	16 шт., глубокие	10,11,12,13,14,15,16,17,18,19,20,21,22,23,24,27
S-08 LM52	12 шт., глубокие	10,11,12,13,14,15,16,17,18,19,20,21

Наборы с дробными размерами

Модель	Кол-во	A/F
S-0851	11 шт. + U-шарнир	1/2, 9/16, 5/8, 3/4, 13/16, 1, 1.1/16, 1.1/8, U-шарнир
S-0852	13 шт.	7/16, 1/2, 9/16, 5/8, 11/16, 3/4, 13/16, 7/8, 15/16, 1, 1.1/16, 1.1/8, 1.3/4
S-0853	7 шт.	7/16, 1/2, 9/16, 5/8, 11/16, 3/4, 13/16
S-08 L51	14 шт., глубокие	3/8, 7/16, 1/2, 9/16, 5/8, 11/16, 3/4, 13/16, 7/8, 15/16, 1, 1.1/16, 1.1/8, 1.1/4
S-08 L52	7 шт., глубокие	7/16, 1/2, 9/16, 5/8, 11/16, 3/4, 13/16

Метрический шестигранник с тонкими стенками

A/F, мм	Модель	D1, мм	D2, мм	T, дюймы	C, мм	OAL, мм	Вес, кг
15 16 17	S-08 M15T S-08 M16T S-08 M17T	22.0 23.3 25.0	25.0 25.0 25.0	11.0 11.0 12.0	18.0 18.0 19.0	35.0 35.0 36.0	0.073 0.078 0.086
18 19 21	S-08 M18T S-08 M19T S-08 M21T	26.0 27.0 29.5	26.0 27.0 30.0	13.0 14.0 14.0	20.0 21.0 22.0	37.0 38.0 39.0	0.097 0.109 0.137

Дробный шестигранник с тонкими стенками

A/F, дюймы	Модель	D1, дюймы	D2, дюймы	T, дюймы	C, дюймы	OAL, дюймы	Вес, фунты
9/16 5/8 11/16	S-08 09T S-08 10T S-08 11T	0.864 0.917 0.984	0.984 0.984 0.984	0.433 0.433 0.472	0.709 0.709 0.748	1.378 1.378 1.417	0.160 0.170 0.190
3/4 13/16 15/16	S-08 12T S-08 13T S-08 15T	1.063 1.161 1.341	1.063 1.161 1.181	0.551 0.551 0.551	0.827 0.866 0.905	1.496 1.535 1.614	0.240 0.300 0.420
