Конусні інструменти для очищення трубок

Конусні ріжучі інструменти для очищення трубок Powermaster використовуються для видалення твердих відкладень у прямих та вигнутих трубках із чорних та кольорових металів у різних теплотехнічних пристроях.

Конусні ріжучі інструменти для очищення труб із внутрішнім діаметром 1” і більше

Ці інструменти використовують запатентовані ергоцентричні ріжучі елементи для очищення твердого накипу в трубах великого діаметру, які зазвичай використовуються в котлах. Ергоцентричні ріжучі елементи забезпечують рівномірний розподіл зубів по трубах, запобігаючи утворенню борозен на накипі. Всі конусні різальні інструменти оснащені карданними шарнірами для проходження вигинів зігнутих труб.

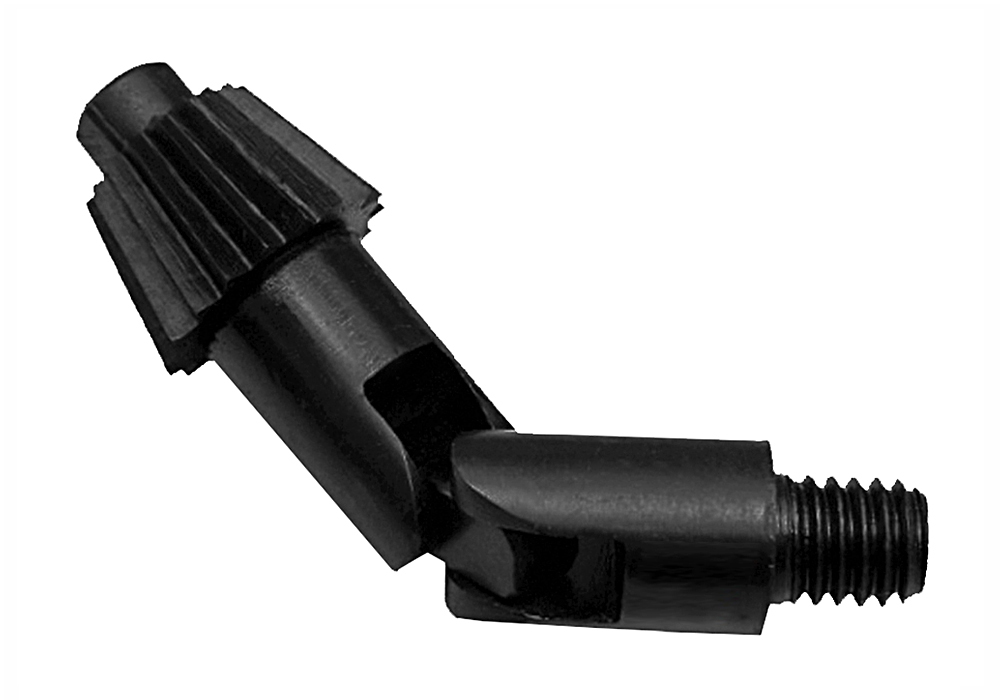

Одинарний конусний інструмент
Складається з одного конуса, встановленого на карданному шарнірі, і використовується, коли утворення накипу невелике.

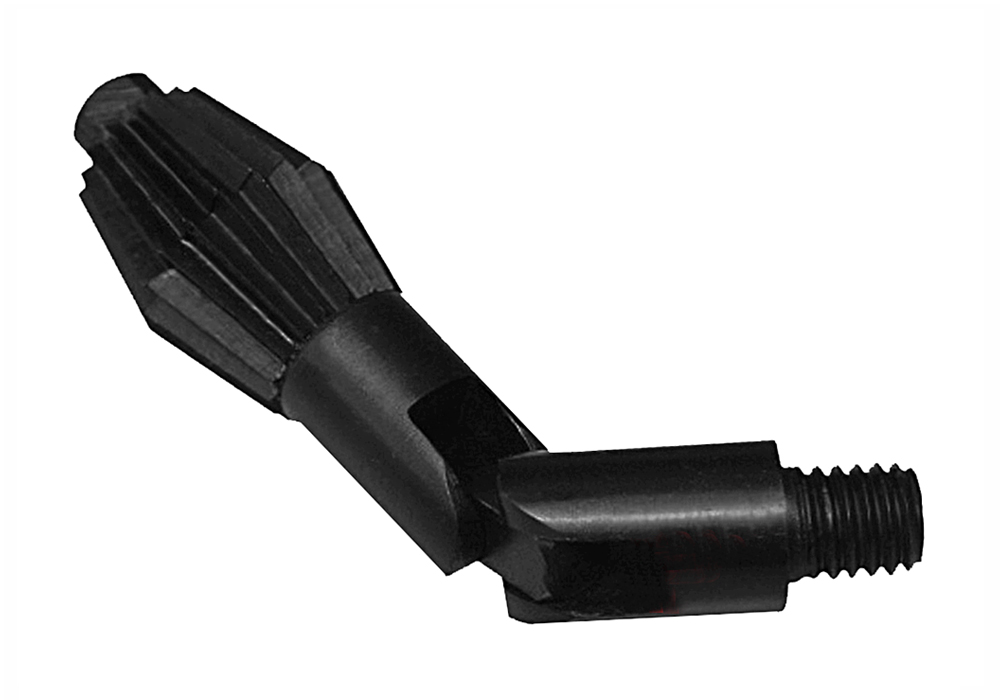

Подвійний конусний інструмент
Складається з двох конусів, встановлених на карданному шарнірі, і використовується, коли утворення накипу невелике.

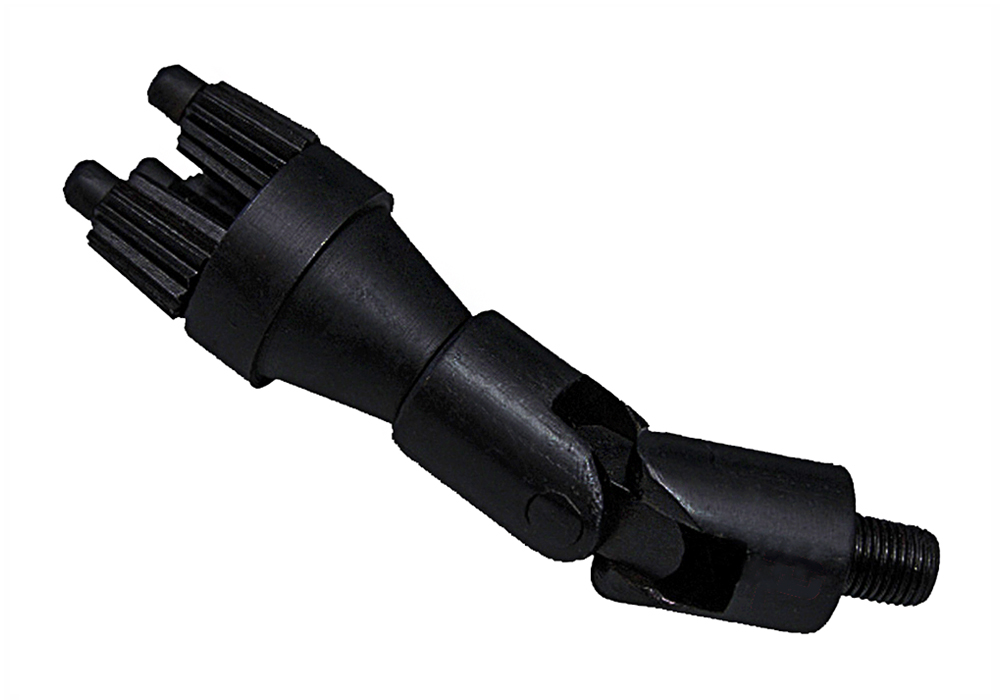

Потрійний конусний інструмент
Складається з трьох конусів, встановлених на підставі з карданним шарніром, і використовується для очищення більших труб. Труби з внутрішнім діаметром 2,5/16” і більше, де утворення накипу дуже інтенсивне.

Внутрішній діаметр прямої труби		Внутрішній діаметр вигнутої труби		Модель з одним конусом	Модель із двома конусами	Діаметр конуса		Модель запасного конуса	Модель запасного карданного шарніра
мм	дюйми	мм	дюйми	Модель з одним конусом	Модель із двома конусами	мм	дюйми	Модель запасного конуса	Модель запасного карданного шарніра
27.0-33.3	1.1/16-1.5/16	30.2-36.5	1.3/16-1.7/16	OCT-1063	TCT-1063	23.8	15/16	SCT-937	UCT-1063
31.7-36.5	1.1/4-1.7/16	36.5-42.9	1.7/16-1.11/16	OCT-1250	TCT-1250	27.0	1.1/16	SCT-1062	UCT-1250
35.0-39.7	1.3/8-1.9/16	42.9-49.2	1.11/16-1.15/16	OCT-1375	TCT-1375	30.2	1.3/16	SCT-1187	UCT-1250
38.1-46.0	1.1/2-1.13/16	49.2-55.5	1.15/16-2.3/16	OCT-1500	TCT-1500	36.5	1.7/16	SCT-1437	UCT-1250
44.5-58.7	1.3/4-2.1/16	55.5-61.9	2.3/16-2.7/16	OCT-1750	TCT-1750	42.9	1.11/16	SCT-1687	UCT-1250
50.8-60.3	2-2.3/8	–	–	OCT-2000	TCT-2000	49.2	1.15/16	SCT-1937	UCT-1250

Внутрішній діаметр прямої труби		Внутрішній діаметр вигнутої труби		Модель із трьома конусами	Модель запасного конуса	Модель запасної основи	Модель запасного карданного шарніра
мм	дюйми	мм	дюйми	Модель із трьома конусами	Модель запасного конуса	Модель запасної основи	Модель запасного карданного шарніра
58.7-73.0	2.5/16-2.7/8	61.9-79.4	2.7/16-3.1/8	PCT-2313	SCT-937	CTB-2313	UCT-1250
71.4-85.7	2.13/16-3.3/8	77.8-93.7	3.1/16-3.11/16	PCT-2813	SCT-937	CTB-2813	UCT-1250
84.1-96.8	3.5/16-3.13/16	92.1-103.2	3.5/8-4.1/16	PCT-3313	SCT-1062	CTB-2813	UCT-1250

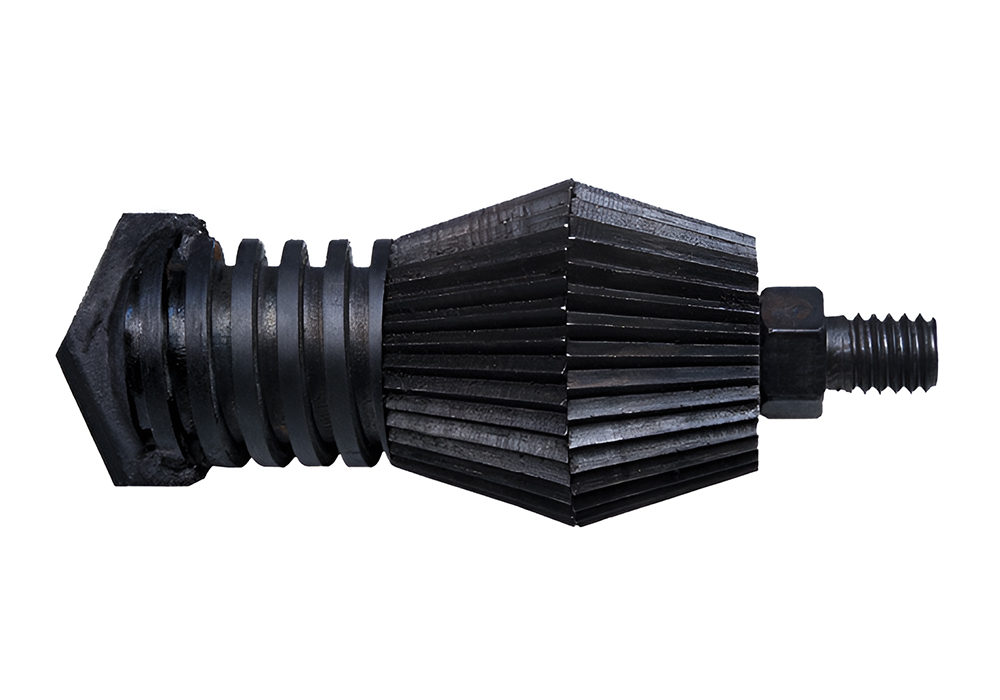

Комбінований конусний свердлильний інструмент

Ці комбіновані конусно-твердосплавні свердлильні інструменти використовують виняткову твердість твердосплавного свердла в поєднанні з ергоцентричними очищаючими властивостями конусних різальних інструментів для свердління та одночасного очищення труб, забитих дуже твердими відкладеннями.

Внутрішній діаметр труби		Модель комбінованого конусного свердлильного інструменту
мм	дюйми	Модель комбінованого конусного свердлильного інструменту
23.8-27.0	15/16-1.1/16	CCD-938
27.0-30.2	1.1/16-1.3/16	CCD-1063
30.2-36.5	1.3/16-1.7/16	CCD-1188
36.5-42.9	1.7/16-1.11/16	CCD-1438
42.9-49.2	1.11/16-1.15/16	CCD-1687

Інструменти-скребки

Інструменти-скребки застосовують скребкові леза, які «вилітають» при обертанні інструменту, стикаючись з накипом і зшкрібаючи її. Ці інструменти можуть використовуватися в поєднанні зі щітками для одночасної «завершальної» обробки, як і твердосплавні свердла для початкового свердління труб з дуже твердими відкладеннями.

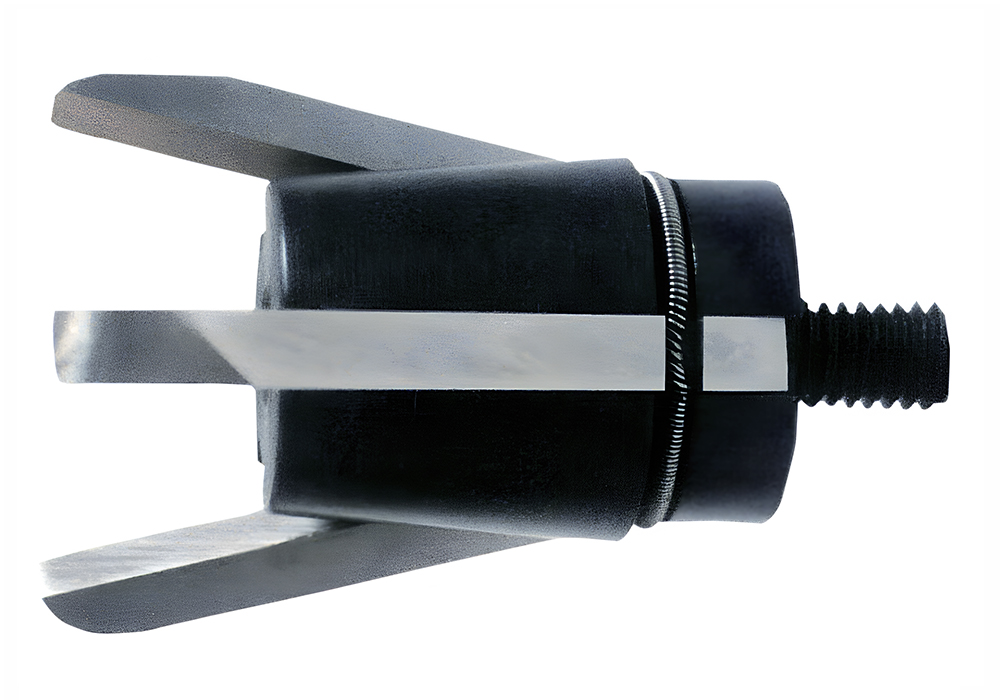

Гнучкий скребковий вузол

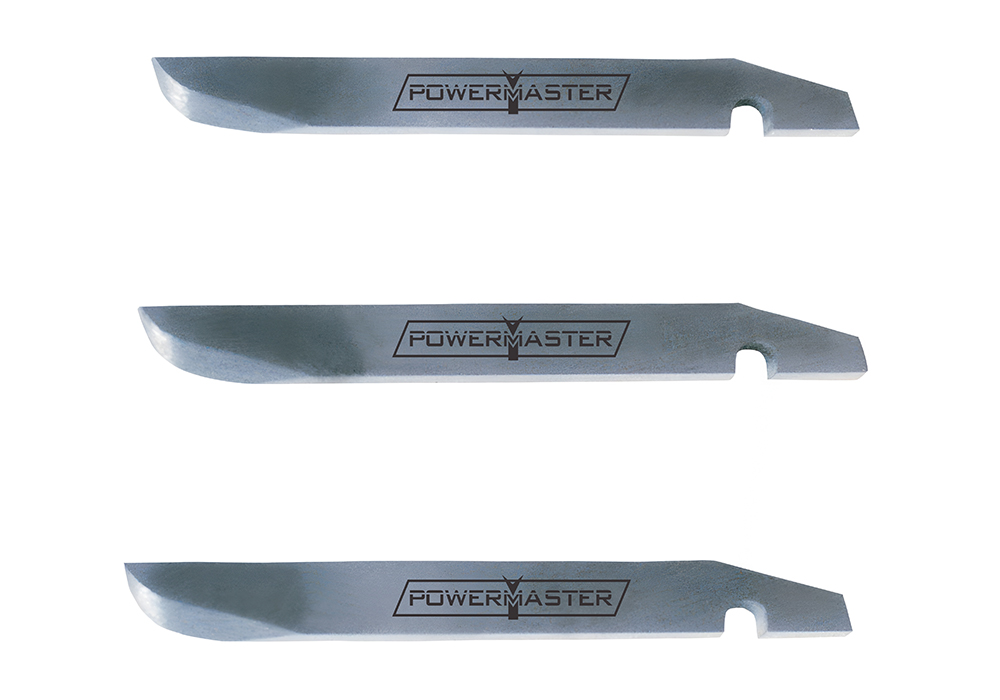

Змінні леза

Твердосплавне свердло

Карданний шарнір

Внутрішній діаметр прямої труби		Внутрішній діаметр вигнутої труби		Модель інструменту-скребка
мм	дюйми	мм	дюйми	Модель інструменту-скребка
20.6-39.7	13/16-1.9/16	23.8-46.0	15/16-1.13/16	SCR-813
36.5-58.7	1.7/16-2.1/16	42.9-65.1	1.11/16-2.9/16	SCR-1438
42.9-77.8	1.11/16-3.1/16	61.9-77.8	2.7/16-3.1/16	SCR-1687

Запасні частини для скребкових інструментів

Запасний комплект із 3 скребкових лез для SCR-813 моделі SCR-813
Запасний комплект із 3 скребкових лез для SCR-1438 моделі SCR-1438
Запасний комплект із 3 скребкових лез для SCR-1687 моделі SCR-1687
Твердосплавний свердло моделі CB-750 для використання зі скребковим інструментом SCR-1438 для свердління труб з дуже твердими відкладеннями.
Твердосплавний свердло моделі CB-875 для використання зі скребковим інструментом SCR-1687 для свердління труб з дуже твердими відкладеннями.

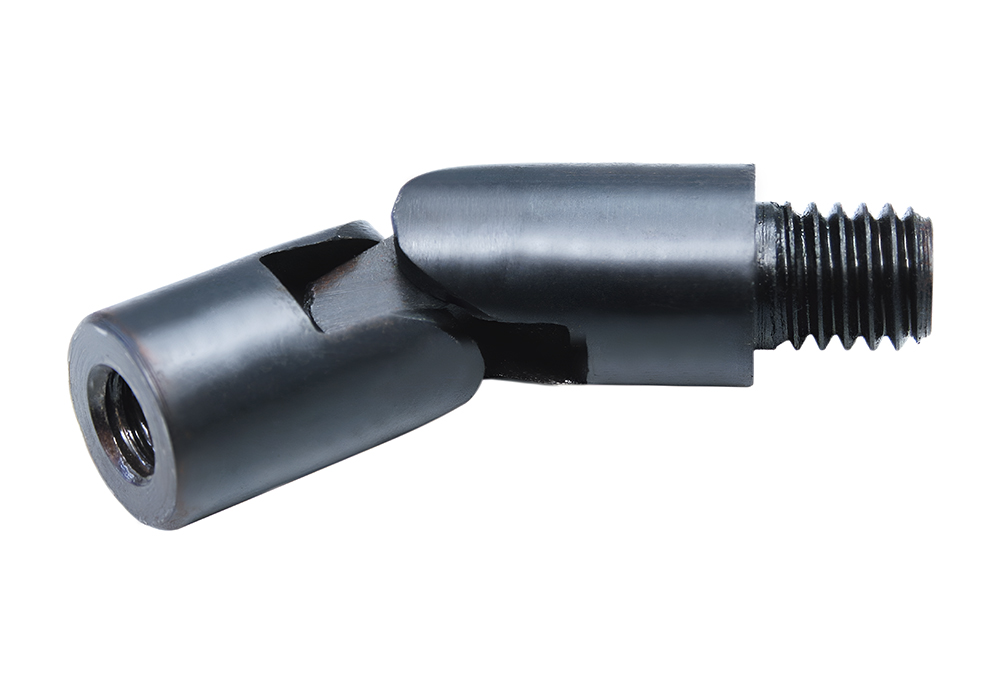

Універсальний шарнір UCT-1250 для використання зі скребковим інструментом для роботи з вигнутими трубами.
