Стационарные шлифовально-притирочные станки unigrind STM 500

Стационарный шлифовально-притирочный станок unigrind STM 500 применяется для обработки уплотнительных поверхностей задвижек, запорных клапанов, обратных клапанов, клиньев задвижек и предохранительных клапанов.

• Максимальный диаметр фланца: 600 мм (23,6 дюйма)
• Максимальная высота клапана: 700 мм (27,5 дюйма)
• Рабочий диапазон: DN 10–350 мм (3/8–14 дюймов)

Станки STM 500 используются в мастерских для технического обслуживания, а также при изготовлении клапанов.

Доступны различные модели:

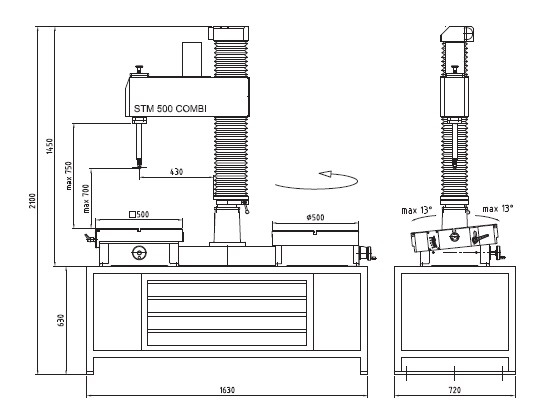

STM 500 SV-Combi:

• Макс. диаметр фланца 600 мм (23,6“)
• Макс. высота арматуры 700 мм (27,5“)
• Размеры наклонного стола 500 x 500 мм (19,7“)
• Угол наклона стола ±13°
• Диаметр вращающегося стола Ø 500 мм (19,7“)
• Диапазон регулировки эксцентрика 0 — 20 мм (0,8“)
• Рабочий диапазон DN 10 — 300/350 (3/8“ — 12“/14“)

STM 500 SV-1 (для предохранительных клапанов):

• Макс. высота арматуры 700 мм (27,5“)
• Диаметр вращающегося стола Ø 500 мм (19,7“)
• Диапазон регулировки эксцентрика 0 — 20 мм (0,8“)
• Рабочий диапазон DN 10 — 300 (3/8“ — 12“)

STM 500 SV–2 (с двумя вращающимися столами):

• Макс. высота арматуры 700 мм (27,5“)
• Диаметр вращающегося стола Ø 500 мм (19,7“)
• Диапазон регулировки эксцентрика 0 — 20 мм (0,8“)
• Рабочий диапазон DN 10 — 300 (3/8“ — 12“)

STM 500

• Также доступно исполнение только с одним наклонным столом.
• Макс. диаметр фланца 600 мм (23,6“)
• Размеры наклонного стола 500 x 500 мм (19,7“)
• Угол наклона стола ±13°
• Рабочий диапазон DN 10 — 350 (3/8“ — 14“)

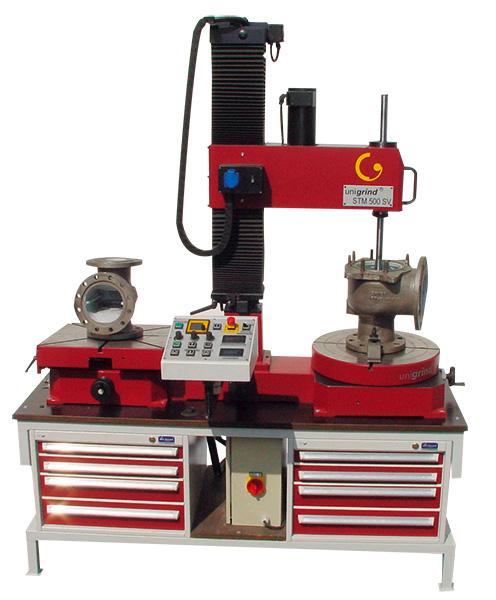

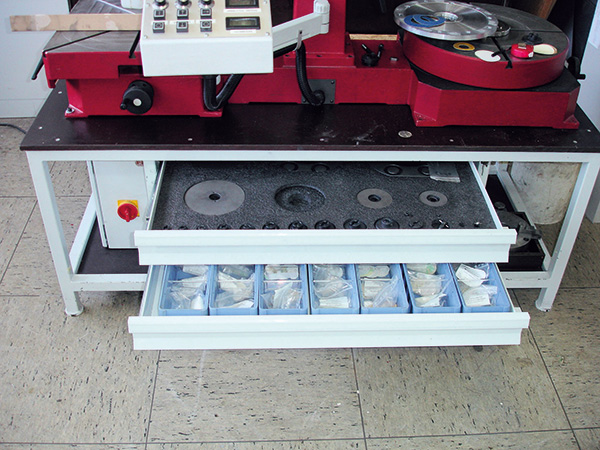

Станок STM 500 SV-Combi с верстаком

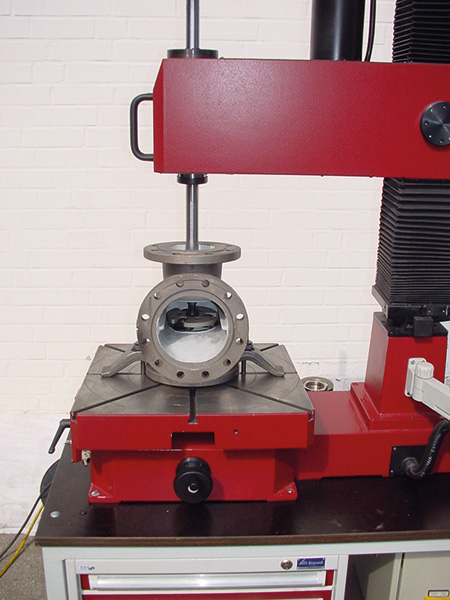

Шлифование седла задвижки на наклонном столе

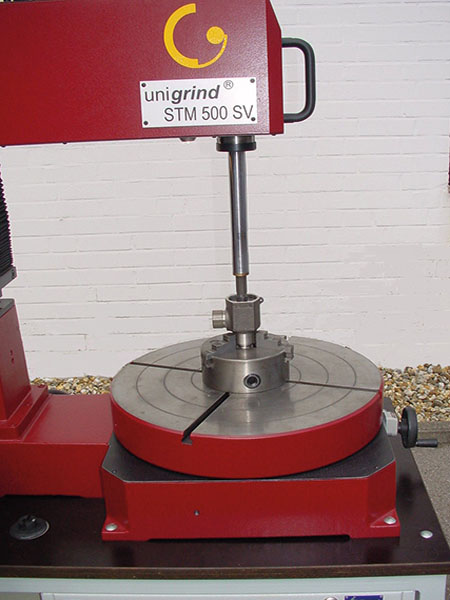

Шлифование предохранительного клапана на вращающемся столе
