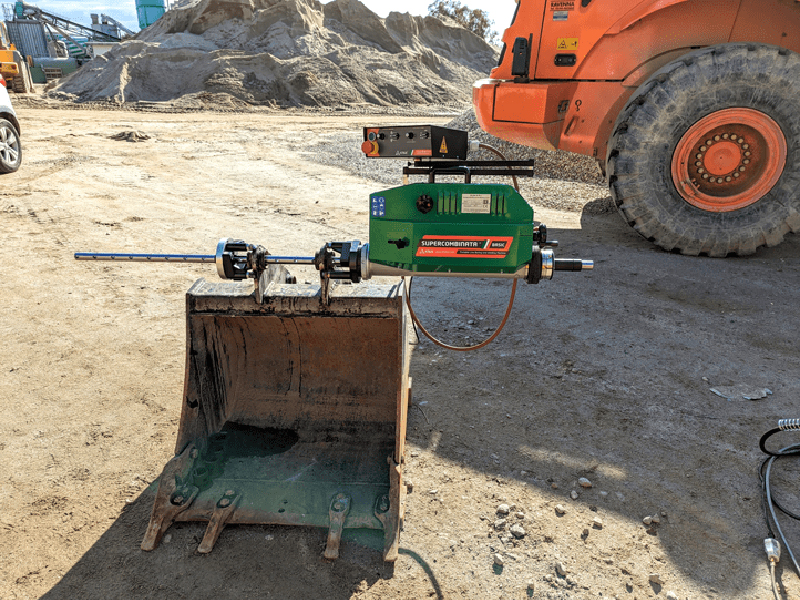

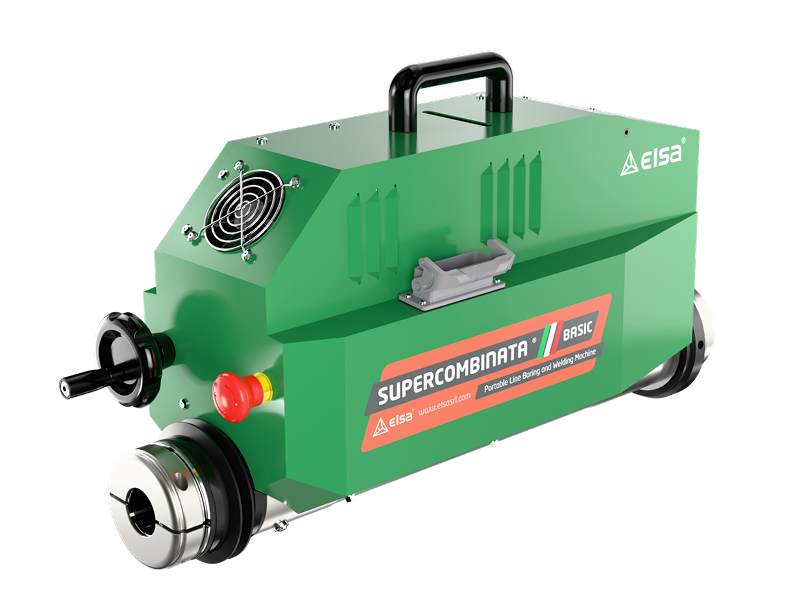

Переносной расточно-наплавочный станок Supercombinata BASIC

Станок Supercombinata BASIC — это устройство начального уровня из серии Supercombinata с профессиональными характеристиками по доступной цене. Оснащенный стандартным оборудованием, станок выполняет расточку в диапазоне от Ø 22 мм до Ø 120 мм, что идеально подходит для ремонта землеройной техники и для более простых задач. С помощью комплектов BASIC 250 он может осуществлять внутреннюю расточку и наплавку до Ø 250 мм, а с другими дополнительными комплектами – специальные операции по токарной обработке, шлифовке ортогональных плоскостей и выполнению гнезд под стопорные кольца до Ø 250 мм.

Технические характеристики

ДИАМЕТРЫ
Борштанга : Ø 20 x 1800 мм / Ø 40 x 1500 мм
Расточка: Ø 22 – 120 мм
Токарная обработка: Комплект дополнительных принадлежностей
Внутренняя наплавка: Комплект дополнительных принадлежностей
Шлифование ортогональных поверхностей: Комплект дополнительных принадлежностей

ДВИГАТЕЛЬ ВРАЩЕНИЯ
Пер. ток: Одна фаза
Номинальная мощность: 1800 кВт
Максимальный крутящий момент на борштанге: 290 Нм при 120 об/мин
Скорость вращения борштанги на 1-й скорости: макс. 115 об/мин (145 Нм)
Скорость вращения борштанги на 2-й скорости: макс. 400 об/мин (45 Нм)

ДВИГАТЕЛЬ ПЕРЕМЕЩЕНИЯ
Мотор-редуктор: Постоянного тока
Номинальная мощность: 90 Вт
Макс. скорость: 11 об/мин
Система подачи: Электромеханическая
Подача: Вручную/Автоматически

ПРОДОЛЬНЫЙ ХОД
Не ограничен: С шагом 350 мм

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ
Питание: 230 В (50 Гц)
Главный выключатель: Имеется
Кнопка аварийного останова: Имеется
Инверсия подачи: ПРАВ./ЛЕВ.
Инверсия направления вращения: по часовой стрелке/против часовой стрелки
Регулировка скорости вращения: Вращение/подача
Общая потребляемая мощность: 2000 кВт
Блок управления 110/120 В: На заказ

РАЗМЕР
Длина: 680 мм
Ширина: 240 мм
Высота: 380 мм
Вес центрального блока: 36 кг

Стандартная комплектация

1 Центральный блок мобильного расточно-наплавочного комплекса
1 Подставка для станка
1 Электронный блок управления
1 Кронштейн блока управления
1 Кабель питания блока управления/машины
1 Кабель электропитания
1 Борштанга Ø 20×1800 мм
1 Борштанга Ø 40×1500 мм
1 Специальная правосторонняя державка Ø 10×20 мм
1 Правосторонняя державка Ø 10×30 мм
1 Левосторонняя державка Ø 12×60 мм
1 Комплект резцов (10 шт.)

1 Основной суппорт
1 Дополнительный суппорт
2 Муфта
2 Основная переходная муфта
2 Вспомогательная переходная муфта
1 Приводная переходная муфта
1 Удлинитель
2 Центрирующая втулка Ø 20 мм
2 Центрирующая втулка Ø 40 мм
6 Центрирующий кронштейн
6 Центрирующие болты
1 Ключи для обслуживания
1 Винты и болты

Комплект дополнительных приспособлений

BASIC 250
KITALB Расточка Ø 42 — 250 мм (1,65” — 9,84”)
KITSLDE Наплавка Ø 42 — 250 мм (1,65” — 9,84”)

ШЛИФОВАНИЕ
KES00186 Ø 48 — 255 мм (1,89” — 10,04”)

ТОКАРНАЯ ОБРАБОТКА
KEL00202 Ø 100 — 200 мм — Г. 200 мм (3,94” — 7,88”)

Принадлежности

COE00035 Борштанга Ø 40×1100 мм
COE00036 Борштанга Ø 40×2200 мм
AE003017 Борштанга Ø 40×3000 мм
AE000487 Наружное соединение для борштанги Ø 40 мм
AE000490 Внутреннее соединение для борштанги Ø 40 мм
KCE00182 Система центрирования глухих отверстий
AE030015 Система cam
SG00127 Сопло Ø 30 — 50 мм
COT90201 Направляющее сопло длинное Ø 1,0 мм
COT90202 Направляющее сопло короткое Ø 1,0 мм
GC37SC Внутренний суппорт Ø 200 — 300 мм
GC36SC Регулируемые центрирующие конусы Ø 60 — 105 мм

Широкий ассортимент опциональных комплектующих предоставляет возможность оснастить серию Supercombinata, таким образом адаптируя в соответствии с собственными потребностями.
Все наши портативные расточные станки можно использовать в любой ситуации, чтобы упростить и оптимизировать работу любого типа оборудования.
Компания Elsa уверена в качестве поставляемой ею продукции, поэтому на все переносные расточные станки можно активировать расширенную гарантию производителя сроком до 5 лет.
