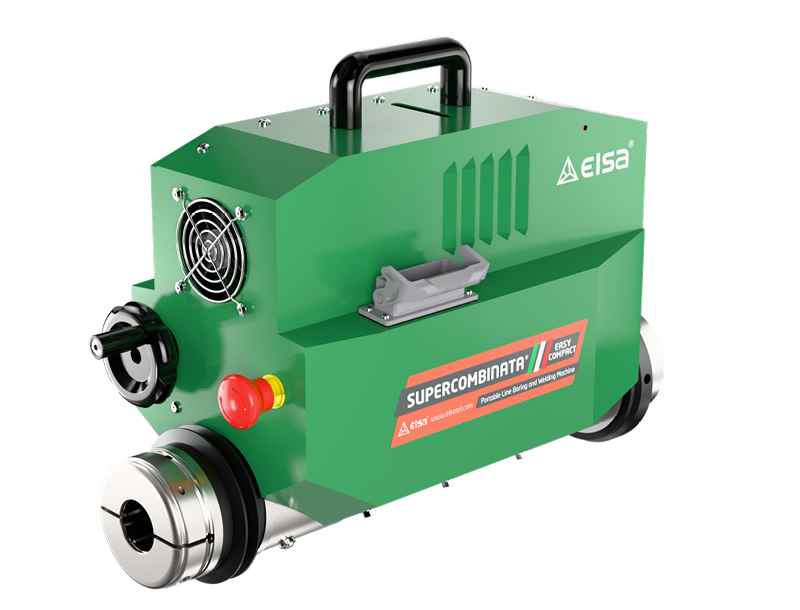

Переносной расточно-наплавочный станок Supercombinata EASY Compact

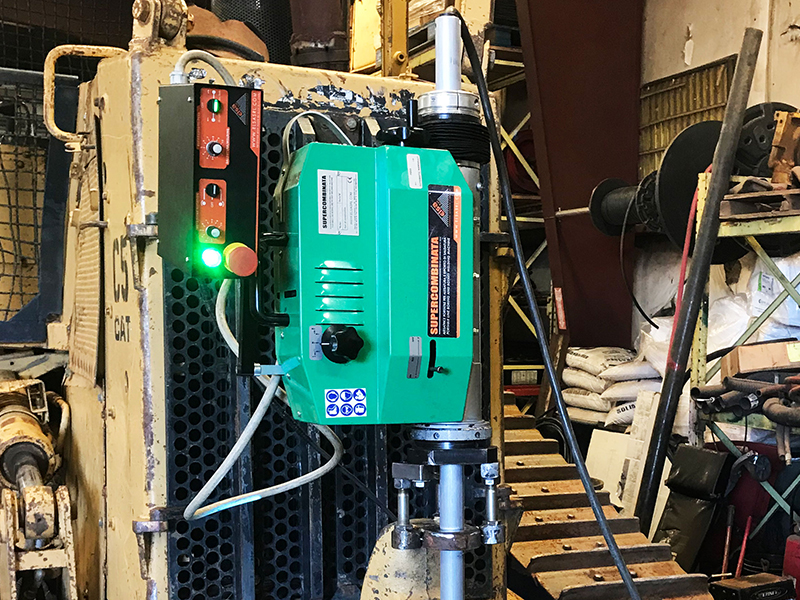

Станок Supercombinata EASY Compact предназначен для внутренней расточки и наплавки в диапазоне от Ø 42 мм до Ø 250 мм в очень ограниченном пространстве. С дополнительными комплектами может производить операции по токарной обработке, шлифовке ортогональных плоскостей и выполнению гнезд под стопорные кольца. С помощью принадлежностей можно предложить решения при наличии самых разнообразных требований при ремонте.

Технические характеристики

ДИАМЕТРЫ
Борштанга: Ø 40 x 2200 мм
Расточка: Ø 42 – 250 мм
Токарная обработка: Допкомплект
Внутренняя наплавка: Ø 42 – 250 мм
Шлифование ортогональных поверхностей: Комплект дополнительных принадлежностей

ДВИГАТЕЛЬ ВРАЩЕНИЯ
Пер. ток: Одна фаза
Номинальная мощность: 1800 кВт
Максимальный крутящий момент на борштанге : 290 Нм при 120 об/мин
Скорость вращения борштанги на 1-й скорости: макс. 100 об/мин (170 Нм)
Скорость вращения борштанги на 2-й скорости: макс. 340 об/мин (50 Нм)

ДВИГАТЕЛЬ ПЕРЕМЕЩЕНИЯ
Мотор-редуктор: Постоянного тока
Номинальная мощность: 90 Вт
Макс. скорость: 11 об/мин
Система подачи: Электромеханическая
Подача: Ручная/автоматическая

ТЕХНОЛОГИЯ СВАРКИ
Спиральная: Непрерывная с изменяемым шагом
Сварочный аппарат: Совместимый с аппаратами системы MIG/MAG с соединением Евро

ПРОДОЛЬНЫЙ ХОД
Не ограничен: С шагом 250 мм

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ
Питание: 230 В (50 Гц)
Главный выключатель: Имеется
Кнопка аварийного останова: Имеется
Инверсия подачи: ПРАВ./ЛЕВ.
Инверсия направления вращения: по часовой стрелке/против часовой стрелки
Регулировка скорости вращения: Вращение/подача
Общая потребляемая мощность: 2000 кВт
Блок управления 110/120 В: На заказ

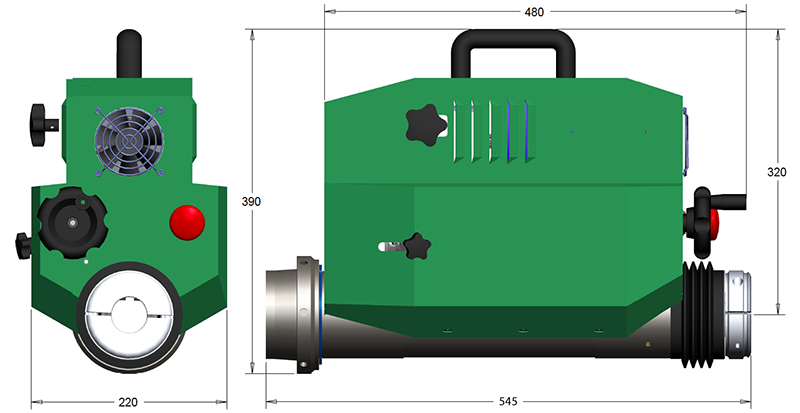

РАЗМЕР
Длина: 545 мм
Ширина: 220 мм
Высота: 380 мм
Вес центрального блока: 34 кг

Стандартная комплектация

1 Центральный блок мобильного расточнонаплавочного комплекса
1 Подставка для станка
1 Блок управления
1 Кронштейн блока управления
1 Кабель питания блока управления/машины
1 Кабель электропитания
1 Борштанга Ø 40×2200 мм
1 Удлинитель борштанги 420 мм
1 Стопорный палец удлинителя
1 Борштанга для расточки Ø 100-250 мм
1 Специальная левосторонняя державка Ø 12×40 мм
1 Левосторонняя державка Ø 12×40 мм
1 Левосторонняя державка Ø 12×60 мм
1 Правосторонняя державка Ø 12×100 мм

1 Комплект резцов (10 шт.)
2 Основной суппорт
2 Дополнительный суппорт
1 Телескопический вал для наплавки
5 Удлинитель сопла 35 мм
4 Штуцер газовый короткий
4 Штуцер газовый длинный
5 Направляющее сопло короткое Ø 0,8 мм
5 Направляющее сопло длинное Ø 0,8 мм
1 Уплотнительное кольцо для наплавки 100×5 мм
1 Система центрирования сквозных отверстий
1 Измеритель сотых долей до Ø 250 мм
1 Измерительная головка
1 Опора измерительной головки
1 ключи для обслуживания
1 Винты и болты

Комплект дополнительных приспособлений

ПЕРЕХОДНИК ДЛЯ РАСТОЧКИ
KEP00187 Ø 22 — 44 мм (0,87” — 1,73”)
KEP00188 Ø 32 — 70 мм (1,26” — 2,76”)

ШЛИФОВАНИЕ
KES00186 Ø 48 — 255 мм (1,89” — 10,04”)

ТОКАРНАЯ ОБРАБОТКА
KEL00202 Ø 100 — 200 мм — Г. 200 мм (3,94” — 7,88”)
KEL00203 Ø 150 — 300 мм — Г. 300 мм (5,90” — 11,81”)

Принадлежности

AE003017 Борштанга Ø 40×3000 мм
AE000489 Наружное соединение для борштанги Ø 30 мм
AE000487 Наружное соединение для борштанги Ø 40 мм
AE000490 Внутреннее соединение для борштанги Ø 40 мм
AE030015 Система cam
GC37SC Внутренний суппорт Ø 200-300 мм
GC36SC Регулируемые центрирующие конусы Ø 60-105 мм
SG00127 Сопло Ø 30-50 мм
COT90201 Направляющее сопло длинное Ø 1,0 мм
COT90202 Направляющее сопло короткое Ø 1,0 мм

Широкий ассортимент опциональных комплектующих предоставляет возможность оснастить серию Supercombinata, таким образом адаптируя в соответствии с собственными потребностями.
Все наши портативные расточные станки можно использовать в любой ситуации, чтобы упростить и оптимизировать работу любого типа оборудования.
Компания Elsa уверена в качестве поставляемой ею продукции, поэтому на все переносные расточные станки можно активировать расширенную гарантию производителя сроком до 5 лет.
