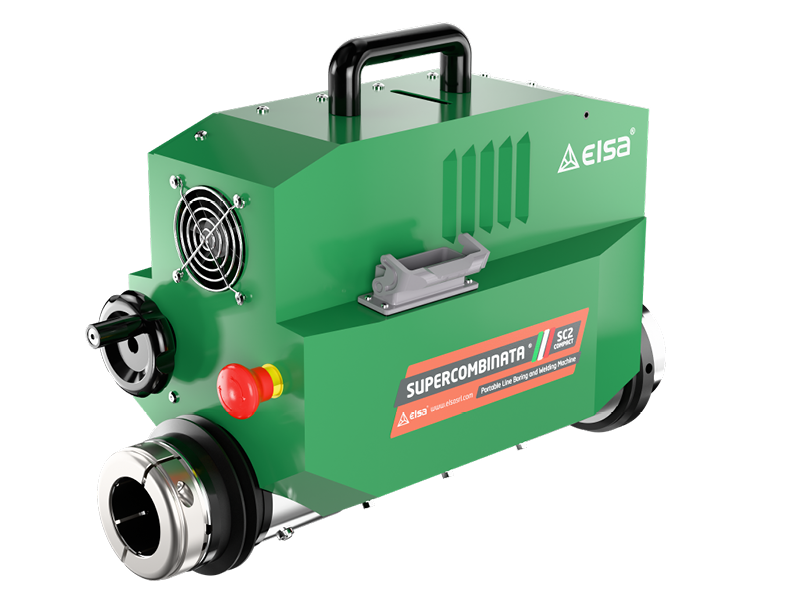

Переносной расточно-наплавочный станок Supercombinata SC2 Compact

Станок Supercombinata SC2 Compact предназначен для внутренней расточки и наплавки в диапазоне от Ø 62 мм до Ø 250 мм в очень ограниченном пространстве (включая глухие отверстия). С дополнительными комплектами может производить операции по токарной обработке, шлифовке ортогональных плоскостей и выполнению гнезд под стопорные кольца. С помощью принадлежностей можно предложить решения при наличии самых разнообразных требований при ремонте.

Технические характеристики

ДИАМЕТРЫ
Борштанга: Ø 60 x 2200 мм
Расточка: Ø 62 – 250 мм
Токарная обработка: Комплект дополнительных принадлежностей
Внутренняя наплавка: Ø 42 – 250 мм
Шлифование ортогональных поверхностей: Комплект дополнительных принадлежностей

ДВИГАТЕЛЬ ВРАЩЕНИЯ
Пер. ток: Одна фаза
Номинальная мощность: 1800 кВт
Максимальный крутящий момент на борштанге: 320 Нм при 100 об/мин
Скорость вращения борштанги на 1-й скорости: макс. 100 об/мин (170 Нм)
Скорость вращения борштанги на 2-й скорости: макс. 340 об/мин (50 Нм)

ДВИГАТЕЛЬ ПЕРЕМЕЩЕНИЯ
Мотор-редуктор: Постоянного тока
Номинальная мощность: 45 Вт
Макс. скорость: 11 об/мин
Система подачи: Электромеханическая
Подача: Ручная/автоматическая

ТЕХНОЛОГИЯ СВАРКИ
Спиральная: Непрерывная с изменяемым шагом
Сварочный аппарат: Совместимый с аппаратами системы MIG/MAG с соединением Евро

ПРОДОЛЬНЫЙ ХОД
Не ограничен: С шагом 250 мм

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ
Питание: 230 В (50 Гц)
Главный выключатель: Имеется
Кнопка аварийного останова: Имеется
Инверсия подачи: ПРАВ./ЛЕВ.
Инверсия направления вращения: по часовой стрелке/против часовой стрелки
Регулировка скорости вращения: Вращение/подача
Общая потребляемая мощность: 2000 кВт
Блок управления 110/120 В: На заказ

РАЗМЕР
Длина: 545 мм
Ширина: 220 мм
Высота: 380 мм
Вес центрального блока: 34 кг

Стандартная комплектация

1 Центральный блок мобильного расточно-наплавочного комплекса
1 Подставка для станка
1 Блок управления
1 Кронштейн блока управления
1 Кабель питания блока управления/машины
1 Кабель питания
1 Борштанга Ø 60×2200 мм
1 Удлинитель борштанги 415 мм
2 Борштанга для расточки д. 120-250 мм
1 Комплект резцов (10 шт.)
1 Основной суппорт
1 Дополнительный суппорт
1 Телескопический вал для наплавки
1 Переходная муфта привода вала
1 Переходная муфта блокировки вала

1 Регулировочная муфта державки
5 Удлинитель сопла 35 мм
4 Штуцер газовый короткий
4 Штуцер газовый длинный
5 Направляющее сопло короткое Ø 0,8 мм
5 Направляющее сопло длинное Ø 0,8 мм
1 Уплотнительное кольцо для наплавки 90×5 мм
1 Сопло для наружной наплавки
1 Система центрирования сквозных отверстий
1 Система центрирования глухих отверстий
1 Измеритель сотых долей до Ø 250 мм
1 Измерительная голвока
1 Опора измерительной головки
1 Ключи для обслуживания
1 Винты и болты

Комплект дополнительных приспособлений

ПЕРЕХОДНИК ДЛЯ РАСТОЧКИ
KEP00596 Ø 22 — 44 мм (0,87” — 1,73”)
KEP00595 Ø 32 — 70 мм (1,26” — 2,76”)
KEP00598 Ø 42 — 160 мм (1,65” — 6,30”)
KEP00597 для работ с KES00186

ШЛИФОВАНИЕ
KES00186* Ø 48 — 255 мм (1,89” — 10,04”)
*SC2 / SC2 Compact / SC3 совместимость с помощью KEP00687

ТОКАРНАЯ ОБРАБОТКА
KEL00184 Ø 60 — 120 мм — Г. 150 мм (2,36” — 4,72”)
KEL00202 Ø 100 — 200 мм — Г. 200 мм (3,94” — 7,87”)
KEL00203 Ø 150 — 300 мм — Г. 300 мм (5,90” — 11,81”)

Принадлежности

AE030025 Борштанга Ø 60×1100 мм
AE001027 Борштанга Ø 60×1500 мм
AE003014 Борштанга Ø 60×3000 мм
AE030026 Борштанга Ø 60×2200 мм двойное соединение
AE003015 Борштанга Ø 60×3000 мм двойное соединение
AE000443 Соединение с конусом морзе 4 мм
AE000442 Внутреннее соединение для борштанги Ø 60 мм
AE000441 Наружное соединение для борштанги Ø 60 мм
GC35SC Внутренний суппорт Ø 200-300 мм
GC39SC Регулируемые центрирующие конусы Ø 135-225 мм
SG00127 Сопло Ø 30-50 мм
COT90201 Направляющее сопло длинное Ø 1,0 мм
COT90202 Направляющее сопло короткое Ø 1,0 мм

Широкий ассортимент опциональных комплектующих предоставляет возможность оснастить серию Supercombinata, таким образом адаптируя в соответствии с собственными потребностями.
Все наши портативные расточные станки можно использовать в любой ситуации, чтобы упростить и оптимизировать работу любого типа оборудования.
Компания Elsa уверена в качестве поставляемой ею продукции, поэтому на все переносные расточные станки можно активировать расширенную гарантию производителя сроком до 5 лет.
