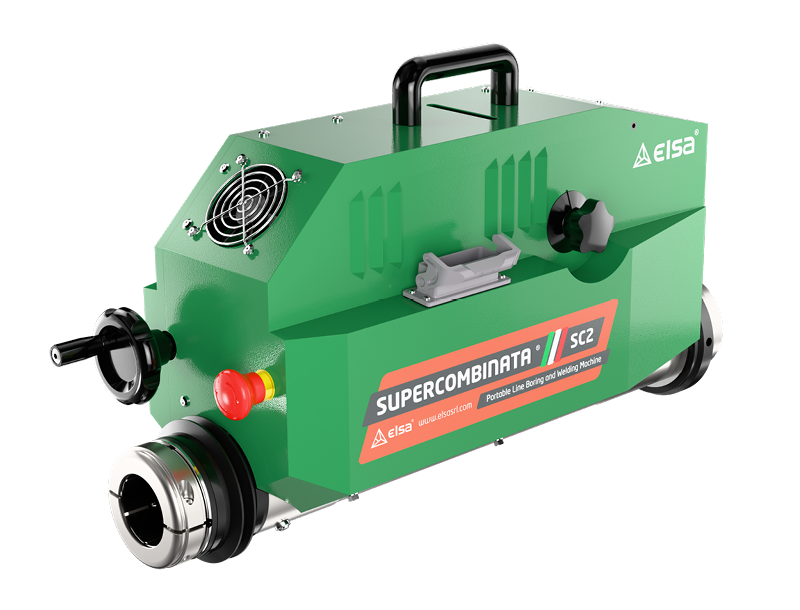

Переносной расточно-наплавочный станок Supercombinata SC2

Станок Supercombinata SC2, имеющий собственное стандартное оснащение, выполняет расточку и внутреннюю и наружную наплавку в диапазоне от Ø 62 мм до Ø 600 мм (включая глухие отверстия). Предназначен для сверления отверстий и нарезания резьбы метчиком. С дополнительными комплектами может производить операции по токарной обработке, шлифовке ортогональных плоскостей и выполнению гнезд под стопорные кольца, нарезку резьбы. С помощью принадлежностей можно предложить решения при наличии самых разнообразных требований при ремонте. Доступно с блоком управления на 230 В или 110 В и Цифровая версия.

Технические характеристики

ДИАМЕТРЫ
Борштанга: Ø 60 x 2200 мм
Расточка: Ø 62 – 600 мм
Токарная обработка: Комплект дополнительных принадлежностей
Внутренняя Наплавка: Ø 42 – 600 мм
Наружная наплавка: Ø 42 – 400 мм
Сверление отверстий: Опциональные комплектующие
Нарезание резьбы метчиком: Опциональные комплектующие
Нарезание резьбы: Комплект дополнительных принадлежностей
Шлифование ортогональных: Комплект дополнительных принадлежностей

ДВИГАТЕЛЬ ВРАЩЕНИЯ
Пер. ток: Одна фаза
Номинальная мощность: 1800 кВт
Коробка передач: Четырехступенчатая
Максимальный крутящий момент на борштанге: до 520 Нм при 65 об/мин

ДВИГАТЕЛЬ ПЕРЕМЕЩЕНИЯ
Мотор-редуктор: Постоянного тока
Номинальная мощность: 90 Вт
Макс. скорость: 11 об/мин
Система подачи: Электромеханическая
Подача: Ручная/автоматическая

ТЕХНОЛОГИЯ СВАРКИ
Спиральная: Непрерывная с изменяемым шагом
Сварочный аппарат: Совместимый с аппаратами системы MIG/MAG с соединением Евро

ПРОДОЛЬНЫЙ ХОД
Не ограничен: С шагом 350 мм

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ
Питание: 230 В (50Гц)
Главный выключатель: Имеется
Кнопка аварийного останова: Имеется
Инверсия подачи: ПРАВ./ЛЕВ.
Инверсия направления вращения: по часовой стрелке/против часовой стрелки
Регулировка скорости вращения: Вращение/подача
Общая потребляемая мощность: 2000 кВт
Блок управления 110/120 В: На заказ
Цифровой блок управления: На заказ

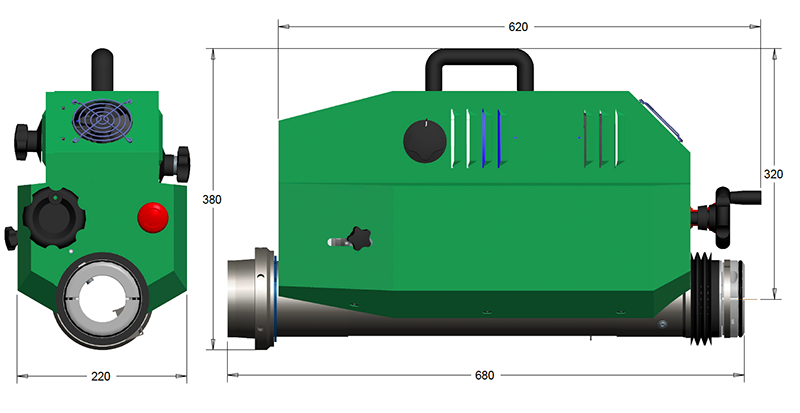

РАЗМЕР
Длина: 680 мм
Ширина: 240 мм
Высота: 380 мм
Вес центрального блока: 36 кг

Стандартная комплектация

1 Центральный блок мобильного расточно-наплавочного комплекса
1 Подставка для станка
1 Блок управления
1 Кронштейн блока управления
1 Кабель питания блока управления/машины
1 Кабель питания
1 Борштанга Ø 60×2200 мм
1 Удлинитель для борштанги 520 мм
2 Стопорный палец удлинителя
1 Борштанга для расточки д. 120-250 мм
1 Борштанга для расточки д. 250-600 мм
1 Левосторонняя державка Ø 12×50 мм
1 Левосторонняя державка Ø 12×60 мм
1 Специальная левосторонняя державка Ø 12×60 мм
1 Левосторонняя державка Ø 12×80 мм
1 Правосторонняя державка Ø 12×100 мм
1 Комплект резцов (10 шт.)
1 Регулировочная круглая гайка державки
2 Основной суппорт
2 Дополнительный суппорт

18 Опорный кронштейн
4 Фланец для суппортов д. 250-600 мм
1 Телескопический вал для наплавки
1 Переходная муфта привода вала
1 Переходная муфта блокировки вала
5 Удлинитель сопла 35 мм
3 Удлинитель сопла 100 мм
4 Штуцер газовый короткий
4 Штуцер газовый длинный
5 Направляющее сопло короткое Ø 0,8 мм
5 Направляющее сопло длинное Ø 0,8 мм
1 Уплотнительное кольцо для наплавки 100×5 мм
1 Сопло для наружной наплавки
1 Система центрирования д. 250-600 мм
1 Система центрирования сквозных отверстий
1 Система центрирования глухих отверстий
1 Измеритель сотых долей до Ø 600 мм
1 Измерительная голвока
1 Опора измерительной головки
1 Ключи для обслуживания
1 Винты и болты

Комплект дополнительных приспособлений

ПЕРЕХОДНИК ДЛЯ РАСТОЧКИ
KEP00594 Ø 22 — 44 мм (0,87” — 1,73”)
KEP00593 Ø 32 — 70 мм (1,26” — 2,76”)
KEP00688 Ø 42 — 160 мм (1,65” — 6,30”)
KEP00687 для работ с KES00186/KES00200

ШЛИФОВАНИЕ
KES00186* Ø 48 — 255 мм (1,89” — 10,04”)
KES00200* Ø 56 — 400 мм (2,20” — 15,75”)
KES00363 Ø 228 — 500 мм (8,98” — 19,68”)
*SC2 / SC2 Compact / SC3 совместимость с помощью KEP00687

ВНУТРЕННЯЯ РЕЗЬБА
KFL00927 Ø 120 — 350 мм (4,72” — 13,78”)

ТОКАРНАЯ ОБРАБОТКА
KEL00184 Ø 60 — 120 мм — Г. 150 мм (2,36” — 4,72”)
KEL00202 Ø 100 — 200 мм — Г. 200 мм (3,94” — 7,87”)
KEL00203 Ø 150 — 300 мм — Г. 300 мм (5,90” — 11,81”)

БОЛЬШИЕ ДИАМЕТРЫ
KED00360 Ø 600 — 800 мм (23,62” — 31,50”)

Принадлежности

AE030025 Борштанга Ø 60×1100 мм
AE001027 Борштанга Ø 60×1500 мм
AE003014 Борштанга Ø 60×3000 мм
AE030026 Борштанга Ø 60×2200 мм двойное соединение
AE003015 Борштанга Ø 60×3000 мм двойное соединение
AE000443 Соединение с конусом морзе 4 мм
AE000442 Внутреннее соединение для борштанги Ø 60 мм
AE000441 Наружное соединение для борштанги Ø 60 мм
GC35SC Внутренний суппорт Ø 200-300 мм
GC39SC Регулируемые центрирующие конусы Ø 135-225 мм
SG00127 Сопло Ø 30-50 мм
COT90201 Направляющее сопло длинное Ø 1,0 мм
COT90202 Направляющее сопло короткое Ø 1,0 мм

Широкий ассортимент опциональных комплектующих предоставляет возможность оснастить серию Supercombinata, таким образом адаптируя в соответствии с собственными потребностями.
Все наши портативные расточные станки можно использовать в любой ситуации, чтобы упростить и оптимизировать работу любого типа оборудования.
Компания Elsa уверена в качестве поставляемой ею продукции, поэтому на все переносные расточные станки можно активировать расширенную гарантию производителя сроком до 5 лет.
