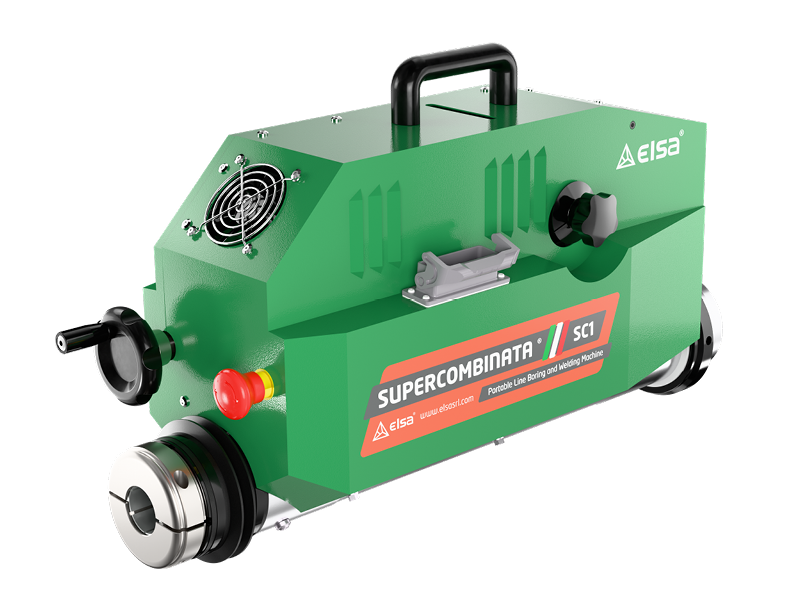

Переносной расточно-наплавочный станок Supercombinata SC1

Станок Supercombinata SC1, имеющий собственное стандартное оснащение, выполняет расточку и внутреннюю и наружную наплавку в диапазоне от Ø 42 мм до Ø 400 мм (включая глухие отверстия). Предназначен для сверления отверстий и нарезания резьбы метчиком. С дополнительными комплектами может производить операции по токарной обработке, шлифовке ортогональных плоскостей и выполнению гнезд под стопорные кольца, нарезку резьбы. С помощью принадлежностей можно предложить решения при наличии самых разнообразных требований при ремонте. Доступно с блоком управления на 230 В или 110 В и Цифровая версия.

Технические характеристики

ДИАМЕТРЫ
Борштанга: Ø 40 x 2200 мм
Расточка: Ø 42 — 400 мм
Токарная обработка: Комплект дополнительных принадлежностей
Внутренняя Наплавка: Ø 42 – 400 мм
Наружная наплавка: Ø 42 – 400 мм
Сверление отверстий: Предусмотрено
Нарезание резьбы метчиком: Предусмотрено
Нарезание резьбы: Комплект дополнительных принадлежностей
Шлифование ортогональных: Комплект дополнительных принадлежностей

ДВИГАТЕЛЬ ВРАЩЕНИЯ
Пер. ток: Одна фаза
Номинальная мощность: 1800 кВт
Коробка передач: Четырехступенчатая
Максимальный крутящий момент на борштанге: до 400 Нм при 95 об/мин

ДВИГАТЕЛЬ ПЕРЕМЕЩЕНИЯ
Мотор-редуктор: Постоянного тока
Номинальная мощность: 90 Вт
Макс. скорость: 11 об/мин
Система подачи: Электромеханическая
Подача: Ручная/автоматическая

ТЕХНОЛОГИЯ СВАРКИ
Спиральная: Непрерывная с изменяемым шагом
Сварочный аппарат: Совместимый с аппаратами системы MIG/MAG с соединением Евро

ПРОДОЛЬНЫЙ ХОД
Не ограничен: С шагом 350 мм

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ
Питание: 230 В (50Гц)
Главный выключатель: Имеется
Кнопка аварийного останова: Имеется
Инверсия подачи: ПРАВ./ЛЕВ.
Инверсия направления вращения: по часовой стрелке/против часовой стрелки
Регулировка скорости вращения: Вращение/подача
Общая потребляемая мощность: 2000 кВт
Блок управления 110/120 В: На заказ
Цифровой блок управления: На заказ

РАЗМЕР
Длина: 680 мм
Ширина: 240 мм
Высота: 380 мм
Вес центрального блока: 36 кг

Стандартная комплектация

1 Центральный блок мобильного расточно-наплавочного комплекса
1 Подставка для станка
1 Блок управления
1 Кронштейн блока управления
1 Кабель питания блока управления/машины
1 Кабель электропитания
1 Борштанга Ø 40×2200 мм
1 Борштанга Ø 40×1100 мм
1 Удлинитель борштанги 520 мм
1 Стопорный палец удлинителя
1 Борштанга для расточки д. 100-400 мм
1 Специальная левосторонняя державка Ø 12×40 мм
1 Левосторонняя державка Ø 12×40 мм
1 Левосторонняя державка Ø 12×60 мм
1 Правосторонняя державка Ø 12×100 мм
1 Комплект резцов (10 шт.)
2 Основной суппорт

2 Дополнительный суппорт
12 Опорный кронштейн
1 Телескопический вал для наплавки
5 Удлинитель сопла 35 мм
1 Удлинитель сопла 100 мм
4 Штуцер газовый короткий
4 Штуцер газовый длинный
5 Направляющее сопло короткое Ø 0,8 мм
5 Направляющее сопло длинное Ø 0,8 мм
1 Уплотнительное кольцо для наплавки 100×5 мм
1 Сопло для наружной наплавки
1 Система центрирования сквозных отверстий
1 Система центрирования глухих отверстий
1 Измеритель сотых долей до Ø 400 мм
1 Измерительная головка
1 Опора измерительной головки
1 Ключи для обслуживания
1 Винты и болты

Комплект дополнительных приспособлений

ПЕРЕХОДНИК ДЛЯ РАСТОЧКИ
KEP00187 Ø 22 — 44 мм (0,87” — 1,73”)
KEP00188 Ø 32 — 70 мм (1,26” — 2,76”)

ШЛИФОВАНИЕ
KES00186 Ø 48 — 255 мм (1,89” — 10,04”)
KES00200 Ø 56 — 400 мм (2,20” — 15,75”)

ВНУТРЕННЯЯ РЕЗЬБА
KFL00928 Ø 120 — 350 мм (4,72” — 13,78”)

ТОКАРНАЯ ОБРАБОТКА
KEL00202 Ø 100 — 200 мм — Г. 200 мм (3,94” — 7,88”)
KEL00203 Ø 150 — 300 мм — Г. 300 мм (5,90” — 11,81”)

БОЛЬШИЕ ДИАМЕТРЫ
KED00180 Ø 400 — 600 мм (15,75” — 23,62”)

Принадлежности

AE003017 Борштанга Ø 40×3000 мм
AE000487 Наружное соединение для борштанги Ø 40 мм
AE000490 Внутреннее соединение для борштанги Ø 40 мм
AE030015 Система cam
GC37SC Внутренний суппорт д. 200-300 мм
GC36SC Регулируемые центрирующие конусы д. 60-105 мм
SG00127 Сопло д. 30-50 мм
COT90201 Направляющее сопло длинное Ø 1,0 мм
COT90202 Направляющее сопло короткое Ø 1,0 мм

Широкий ассортимент опциональных комплектующих предоставляет возможность оснастить серию Supercombinata, таким образом адаптируя в соответствии с собственными потребностями.
Все наши портативные расточные станки можно использовать в любой ситуации, чтобы упростить и оптимизировать работу любого типа оборудования.
Компания Elsa уверена в качестве поставляемой ею продукции, поэтому на все переносные расточные станки можно активировать расширенную гарантию производителя сроком до 5 лет.
