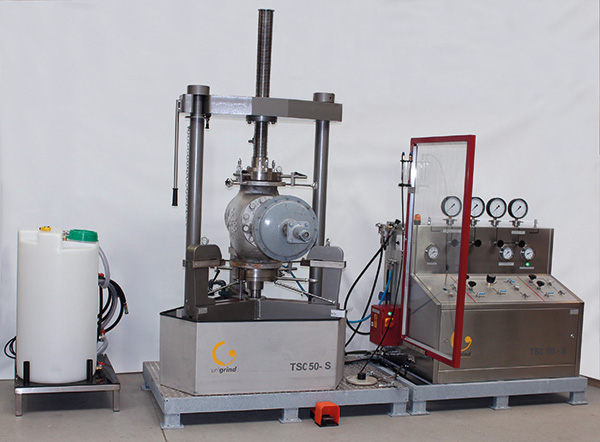

Переносные испытательные установки unigrind TSC S

Переносная испытательная установка unigrind TSC S предназначена для испытаний запорных, регулирующих и предохранительных клапанов. Вертикальные гидравлические зажимные системы доступны с усилием зажима 18, 30 и 55 тонн. Клапаны зажимаются за фланец или между верхним и нижним столами. Зажимное устройство и панель управления смонтированы на прочной раме, удобной для транспортировки. Рабочий диапазон: DN 10–600 мм (3/8–24”).

Типы испытаний:

• Испытание корпуса
• Испытание на герметичность сальников шпинделя
• Испытание на герметичность седла клапана
• Установочное давление предохранительных клапанов

Испытательная среда:

• Вода
• Сжатый воздух
• Азот

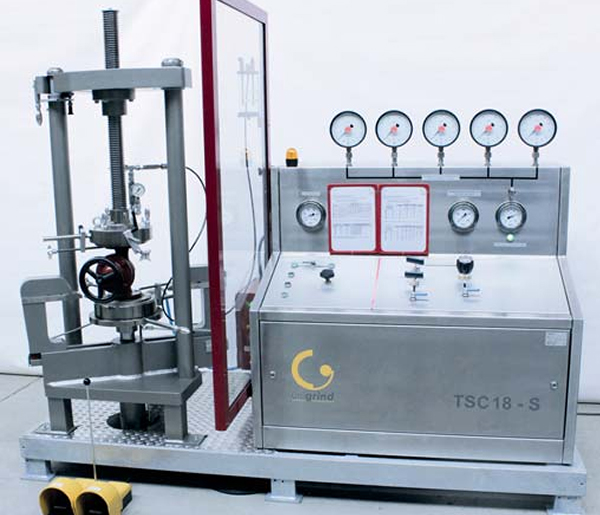

Испытательный стенд TSC 18-S

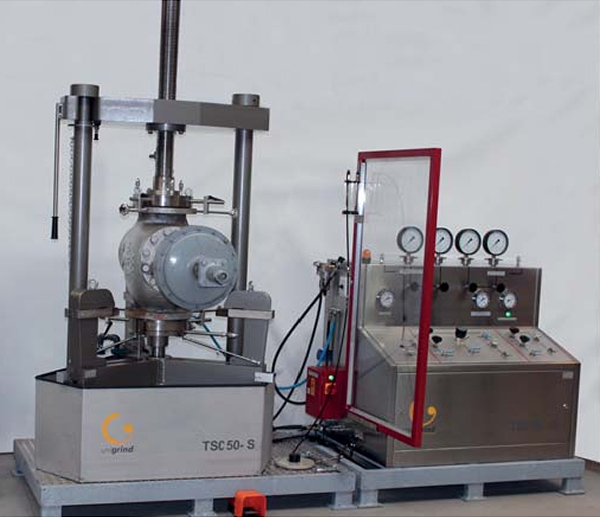

Испытательный стенд TSС 50-S

Испытательный стенд для испытаний предохранительной, регулирующей и запорной арматуры:

• Испытательный стенд с гидравлической быстрозажимной системой вертикальной фиксации
• Зажим клапанов по периметру фланца или между нижним и верхним столами испытательного стенда
• Верхний стол на поворотной траверсе для зажима и испытаний клапанов с обеих сторон
• Клапаны с резьбовым соединением зажимаются с использованием переходных фланцев
• Клапаны со сварными концами зажимаются между нижним и верхним столами с использованием специальных переходников
• Для испытания корпуса клапаны зажимаются между нижним и верхним столами

Стандартные усилия зажима гидравлических зажимных систем: 18, 30, 55 тонн.

Стандартное исполнение:

• Гидравлическая зажимная система
• Контур гидростатических испытаний
• Контур пневматических испытаний воздухом
• Контур пневматических испытаний азотом
• Цифровой прибор для подсчета пузырей при испытаниях на утечку
• Система защитной блокировки
• Разъемы для калибровки манометров
• Система предварительного наполнения и фильтрации воды

По дополнительному заказу:

• Измерители расхода для обнаружения утечек
• Контур для контроля позиционеров и сервоприводов с рабочим давлением 0 — 30 psi и 0 — 50 psi
• Источник питания 0-26 В постоянного тока, Контроллер4 — 20 мА
• Система регистрации данных
• Цифровой прибор для подсчета пузырей

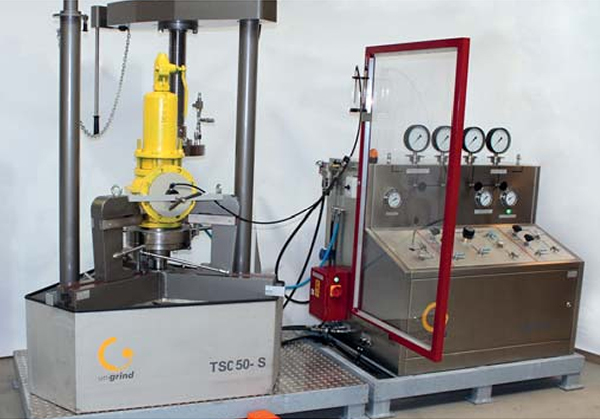

Испытательный стенд TSC 50-S

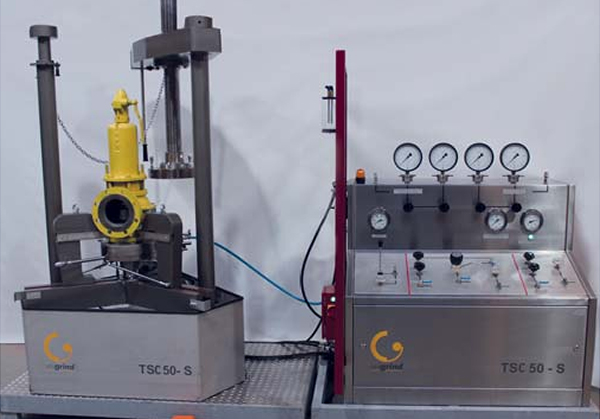

Испытательный стенд TSC 50-S
