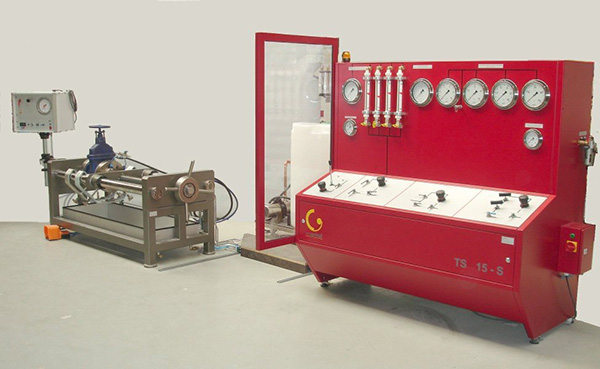

Стационарные испытательные установки unigrind TSH S

Стационарная испытательная установка unigrind TSH S предназначена для испытаний запорной и регулирующей арматуры. Горизонтальные гидравлические зажимные системы доступны с усилием зажима 18, 30, 55, 85, 105 и 150 тонн. Клапаны зажимаются горизонтально между двумя испытательными столами. Рабочий диапазон: DN 10–800 мм (3/8”–32”).

Типы испытаний:

Испытание корпуса
Испытание на герметичность сальников шпинделя
Испытание на герметичность седла клапана

Испытательная среда:

Вода
Сжатый воздух
Азот

Дополнительные функции:

Система сбора данных
Система испытания и управления пневматическим приводом
Цифровой счётчик пузырьков
Другие опции по запросу

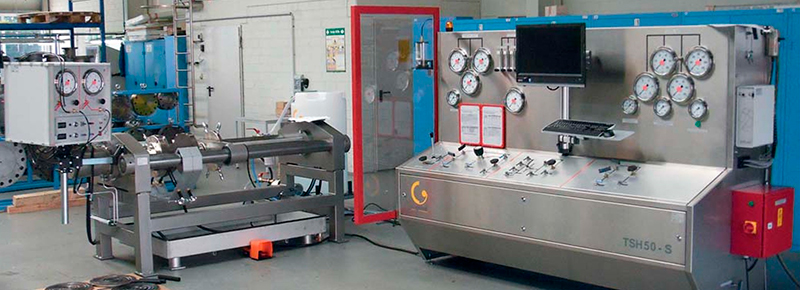

Испытательный стенд TSH 50-S

Испытательный стенд для испытаний регулирующей и запорной арматуры:

Испытательный стенд с гидравлической быстрозажимной системой горизонтальной фиксации для зажима клапанов по периметру обоих фланцев между столами испытательного стенда
Для испытаний клапанов с приварными соединениями требуются специальные уплотняющие переходники
В горизонтальном положении упрощается крепление клапанов с приводами при помощи зажимной системы
Испытательные стенды могут поставляться в комбинированном исполнении с двумя зажимными устройствами различнойконструкции, с разными рабочими диапазонами и усилиями зажима

Стандартные усилия зажима гидравлических зажимных систем: 18, 30, 55, 85, 105 и 150 тонн.

По дополнительному заказу:

Измерители расхода для обнаружения утечек
Контур для контроля позиционеров и сервоприводов с рабочим давлением 0 — 30 psi и 0 — 50 psi
Источник питания 0-26 В постоянного тока, Контроллер 4 — 20 мА
Система регистрации данных
Гидравлическая зажимная система с автоматической регулировкой усилия зажима
Цифровой прибор для подсчета пузырей

Стандартное исполнение:

Гидравлическая зажимная система
Контур гидростатических испытаний
Контур пневматических испытаний воздухом
Контур пневматических испытаний азотом
Цифровой прибор для подсчета пузырей при испытаниях на утечку
Система защитной блокировки
Разъемы для калибровки манометров
Система предварительного наполнения и фильтрации воды

Модель:	Рабочий диапазон:	В дюймах:
TSH 18-S	DN 10 — 250 мм	3/8“ — 10“
TSH 30-S	DN 10 — 250, 400 мм	3/8“ — 16“
TSH 50-S	DN 10 — 250, 500 мм	3/8“ — 20“
TSH 80-S	DN 25 — 250, 500 мм	1“ — 20“
TSH 150-S	DN 100 — 400, 600 мм	4“ — 24“

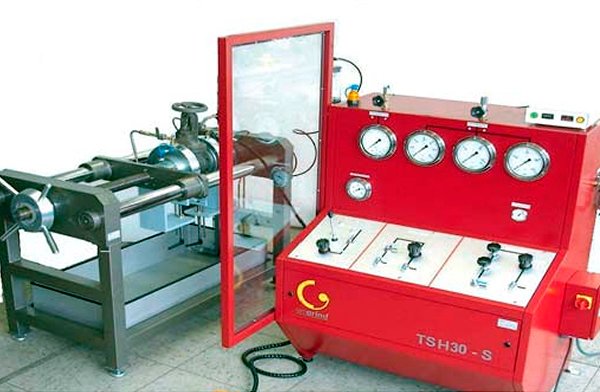

Испытательный стенд TSH 30-S

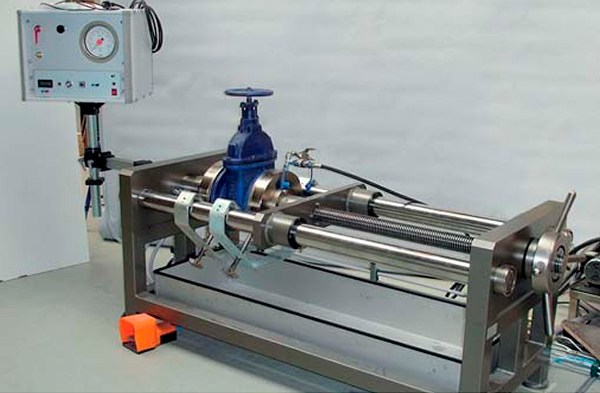

Испытательный стенд TSH 18-S
