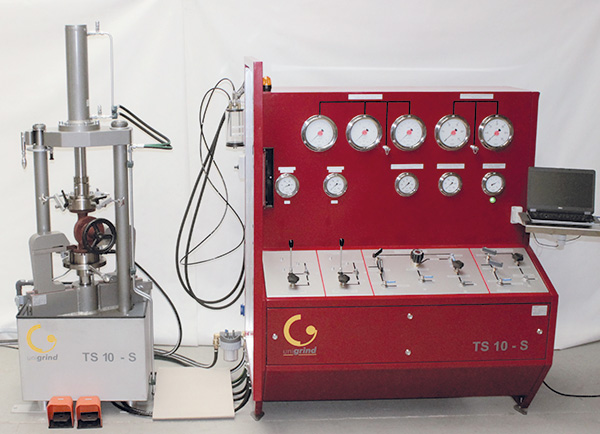

Стационарные испытательные установки unigrind TS S

Стационарная испытательная установка unigrind TS S предназначена для испытаний запорных, регулирующих и предохранительных клапанов. Вертикальные гидравлические зажимные системы доступны с усилием зажима 18, 30, 55, 85, 105 и 150 тонн. Клапаны зажимаются за фланец или между верхним и нижним испытательным столом. Рабочий диапазон: DN 10–800 мм (3/8–32”).

Типы испытаний:

Испытание корпуса
Испытание на герметичность седла клапана
Установочное давление предохранительных клапанов

Испытательная среда:

Вода
Сжатый воздух
Азот

Дополнительные функции:

Система сбора данных
Расходомеры для обнаружения утечек
Цифровой счётчик пузырьков
Другие опции по запросу

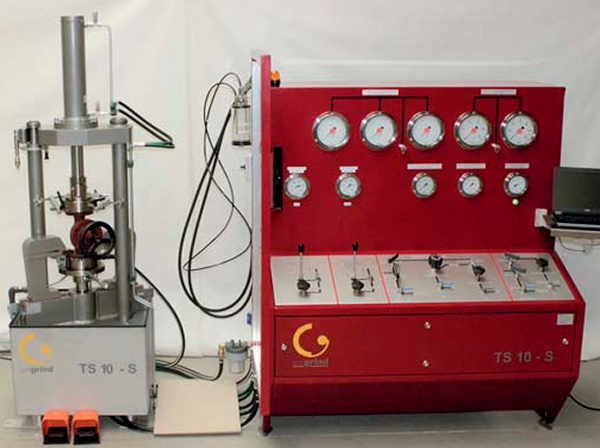

Испытательный стенд TS 10-S

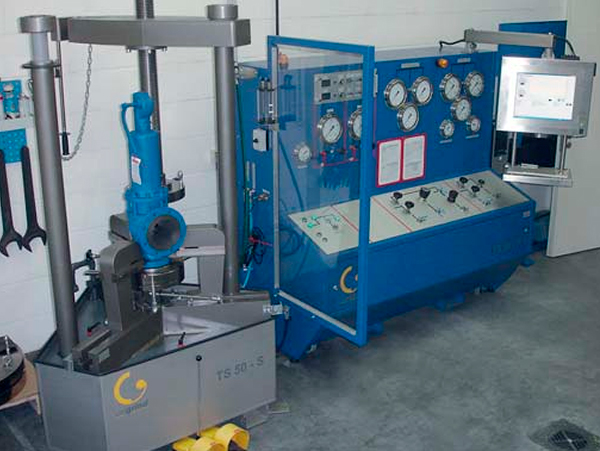

Испытательный стенд TS 50-S

Испытательный стенд для испытаний предохранительной, регулирующей и запорной арматуры:

Испытательный стенд с гидравлической быстрозажимной системой вертикальной фиксации
Зажим клапанов по периметру фланца или между нижним и верхним столами испытательного стенда
Верхний стол на поворотной траверсе для зажима и испытаний клапанов с обеих сторон
Клапаны со сварными концами зажимаются между нижним и верхним столами с использованием специальных переходников уплотнения
Для испытания корпуса клапаны зажимаются и уплотняются между нижним и верхним столами
Испытательные стенды могут поставляться в комбинированном исполнении с двумя зажимными устройствами различной конструкции, с разными рабочими диапазонами и усилиями зажима

Стандартные усилия зажима гидравлических зажимных систем: 18, 30, 55, 85, 105 и 150 тонн.

По дополнительному заказу:

Измерители расхода для обнаружения утечек
Электропневматический позиционер с рабочим давлением0 — 30 psi и 0 — 50 psi
Источник питания 0-26 В постоянного тока, Контроллер 4 — 20 мА
Система регистрации данных
Гидравлическая зажимная система с автоматической регулировкой усилия зажима
Цифровой прибор для подсчета пузырей

Стандартное исполнение:

Гидравлическая зажимная система
Контур гидростатических испытаний
Контур пневматических испытаний воздухом
Контур пневматических испытаний азотом
Цифровой прибор для подсчета пузырей при испытаниях на утечку
Система защитной блокировки
Разъемы для калибровки манометров
Система предварительного наполнения и фильтрации воды

Модель:	Рабочий диапазон:	В дюймах:
TS 18-S	DN 10 — 250 мм	3/8“ — 10“
TS 30-S	DN 10 — 250, 300, 400 мм	3/8“ — 16“
TS 50-S	DN 10 — 250, 400, 500, 600 мм	3/8“ — 24“
TS 80-S	DN 25 — 250, 400, 500, 600 мм	1“ — 24“
TS 100-S	DN 50 — 400, 600 мм	2“ — 24“
TS 150-S	DN 100 — 400, 600, 800 мм	4“ — 32“

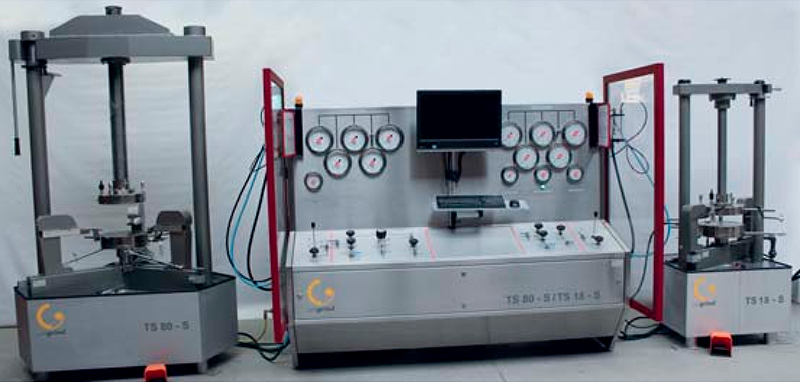

Испытательный стенд TS 80-S и TS 18-S
