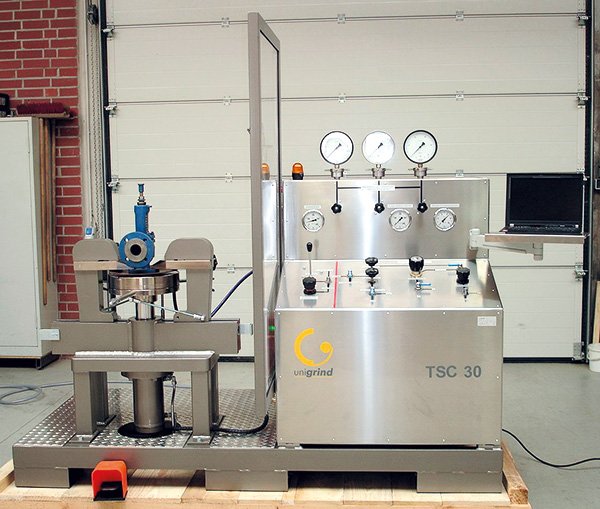

Переносные испытательные установки unigrind TSC

Переносная испытательная установка unigrind TSC предназначена для испытаний предохранительных и запорных клапанов. Вертикальные гидравлические зажимные системы доступны с усилием зажима 18, 30, 55 тонн. Клапаны зажимаются только за фланец. Зажимное устройство и панель управления смонтированы на прочной раме, удобной для транспортировки. Рабочий диапазон: DN 10–600 мм (3/8”–24”).

Типы испытаний:

• Испытание корпуса
• Испытание на герметичность сальников шпинделя
• Испытание на герметичность седла клапана
• Установочное давление предохранительных клапанов

Испытательная среда:

• Вода
• Сжатый воздух
• Азот

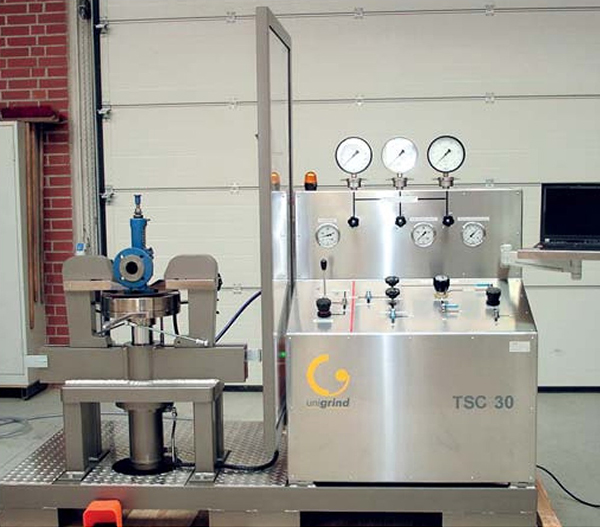

Испытательный стенд TSC 30

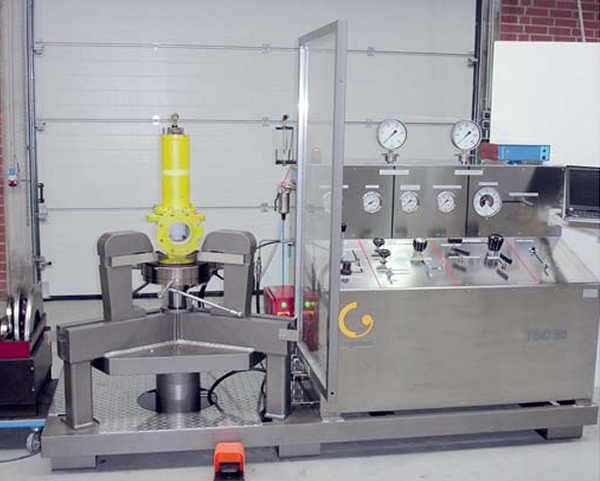

Испытательный стенд TSC 50

Портативный испытательный стенд для испытаний предохранительной и прочей промышленной арматуры:

• Испытательный стенд с гидравлической быстрозажимной системой вертикальной фиксации – зажим клапанов осуществляется по периметру фланца
• Клапаны с резьбовым соединением зажимаются с использованием переходных фланцев
• Для испытания корпуса клапана требуется закрыть выходной фланец фланцевой заглушкой или специальным быстродействующим зажимом и инструментом для уплотнения (гидравлическим или ручным)

Стандартные усилия зажима гидравлических зажимных систем: 18, 30 и 55 тонн.

Стандартное исполнение:

• Гидравлическая зажимная система
• Контур гидростатических испытаний
• Контур пневматических испытаний воздухом
• Контур пневматических испытаний азотом
• Цифровой прибор для подсчета пузырей при испытаниях на утечку
• Система предохранительной блокировки
• Разъемы для калибровки манометров
• Система предварительного наполнения и фильтрации воды

По дополнительному заказу:

• Система регистрации данных
• Цифровой прибор для подсчета пузырей

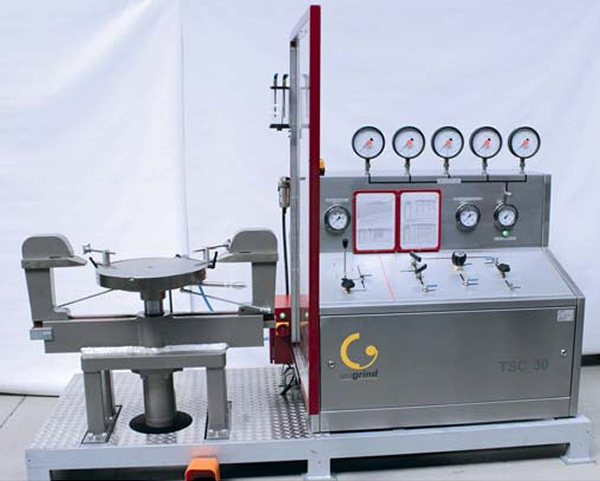

Испытательный стенд TSС 30
