Гидравлические зажимные системы unigrind Clamping systems

Гидравлические зажимные системы unigrind Clamping systems предназначены для комплектации существующих испытательных установок для тестирования предохранительных, запорных и регулирующих клапанов. Доступны следующие значения усилия зажима: 18, 30, 55 и 85 тонн. Рабочий диапазон: DN 10–600 мм (3/8–24”).

Стандартное исполнение:

Гидравлическая зажимная система с регулируемым усилием зажима в зависимости от давления при испытаниях
Источник подачи воздуха давлением 70 — 90 psi и источник питания 230 В, 50/60 Гц
Зажимные кронштейны с переходниками
Система защитной блокировки
Взаимозаменяемые испытательные столы
Пластины с уплотнительными кольцами

Стандартные усилия зажима гидравлических зажимных систем: 18, 30, 55, 85 тонн.

Конструкция систем зажима:

Модель TS – зажим за фланец
Модель TS-S – зажим за фланец или между верхним и нижним столами, верхний стол установлен на поворотной траверсе

Примечание:
Система зажима также может быть оснащена резервуаром из нержавеющей стали для испытательной среды.

Испытательный стенд TM 900

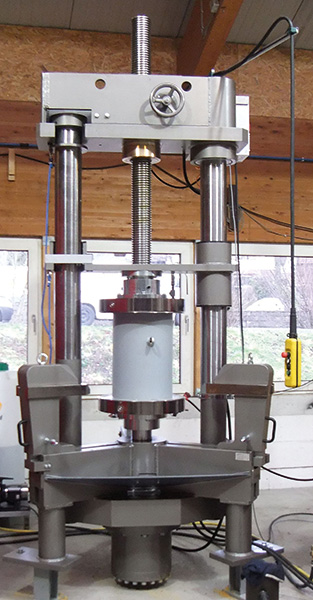

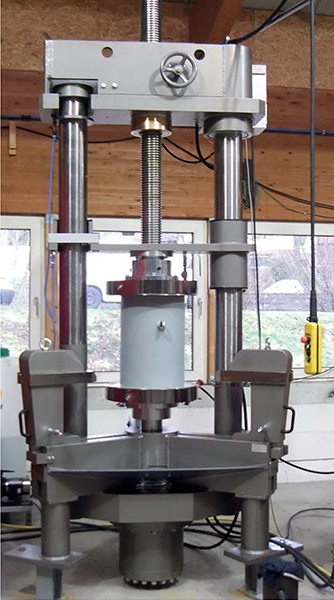

Испытательный стенд TS 100-S

Модель:	Рабочий диапазон:	В дюймах:
TS 18	DN 10 — 250 мм	3/8“ — 10“
TS 18-S	DN 10 — 250 мм	3/8“ — 10“
TS 30	DN 10 — 250, 300, 400 мм	3/8“ — 16“
TS 30-S	DN 10 — 250, 300, 400 мм	3/8“ — 16“
TS 50	DN 10 — 250, 400, 500, 600 мм	3/8“ — 24“
TS 50-S	DN 10 — 250, 400, 500, 600 мм	3/8“ — 24“
TS 80	DN 10 — 250, 400, 500, 600 мм	1“ — 24“
TS 80-S	DN 10 — 250, 400, 500, 600 мм	1“ — 24“

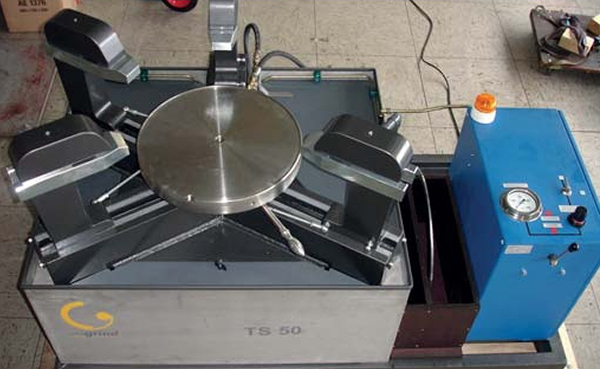

Системы зажима TS 50
