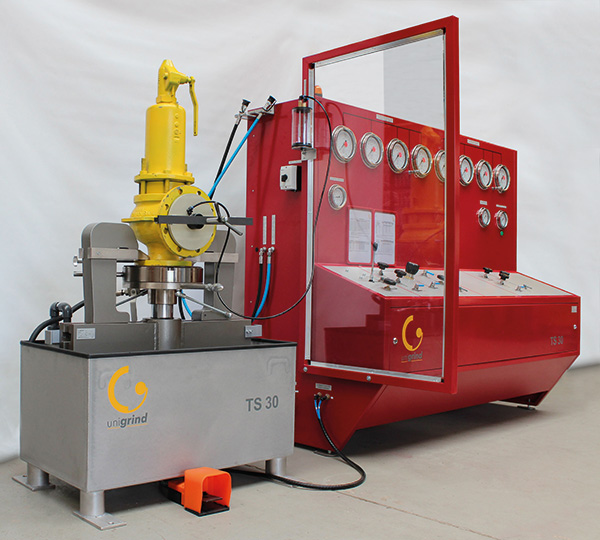

Стационарные испытательные установки unigrind TS

Стационарная испытательная установка unigrind TS предназначена для испытаний запорных, регулирующих и предохранительных клапанов. Вертикальные гидравлические зажимные системы доступны с усилием зажима 18, 30, 55, 85 и 105 тонн. Клапаны зажимаются только за фланец. Рабочий диапазон: DN 10–600 мм (3/8”–24”).

Типы испытаний:

Испытание корпуса
Испытание на герметичность сальников шпинделя
Испытание на герметичность седла клапана
Установочное давление предохранительных клапанов

Испытательная среда:

Вода
Сжатый воздух
Азот

Дополнительные функции:

Система сбора данных
Расходомеры для обнаружения утечек
Цифровой счётчик пузырьков
Другие функции по запросу

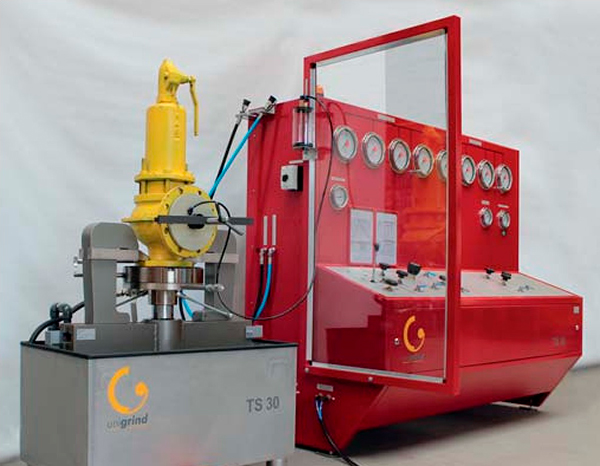

Испытательный стенд TS 30

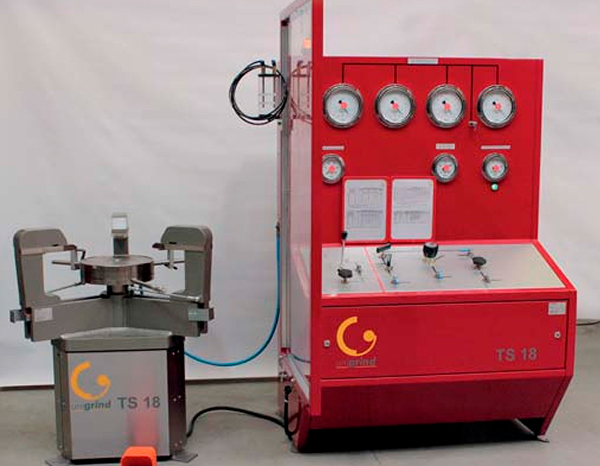

Испытательный стенд TS 18

Испытательный стенд для испытаний предохранительной, регулирующей и запорной арматуры:

Испытательный стенд с гидравлической быстрозажимной системой вертикальной фиксации
Зажим клапанов по периметру фланца
Клапаны с резьбовым соединением зажимаются с использованием переходных фланцев
Для испытания корпуса клапана требуется закрыть выходной фланец фланцевой заглушкой или специальным быстродействующим зажимом и инструментом для уплотнения
Испытательные стенды могут поставляться в комбинированном исполнении с двумя зажимными устройствами различной конструкции, с разными рабочими диапазонами и усилиями зажима

Стандартные усилия зажима гидравлических зажимных систем: 18, 30, 55, 85 и 105 тонн.

По дополнительному заказу:

Измерители расхода для обнаружения утечек
Контур для контроля позиционеров и сервоприводов с рабочим давлением 0 — 30 psi и 0 — 50 psi
Источник питания 0-26 В постоянного тока, Контроллер 4 — 20 мА
Система регистрации данных
Гидравлическая зажимная система с автоматической регулировкой усилия зажима
Цифровой прибор для подсчета пузырей
Комбинированные испытательные стенды

Стандартное исполнение:

Гидравлическая зажимная система
Контур гидростатических испытаний
Контур пневматических испытаний воздухом
Контур пневматических испытаний азотом
Цифровой прибор для подсчета пузырей при испытаниях на утечку
Система защитной блокировки
Разъемы для калибровки манометров
Система предварительного наполнения и фильтрации воды

Модель:	Рабочий диапазон:	В дюймах:
TS 18	DN 10 — 250 мм	3/8“ — 10“
TS 30	DN 10 — 250, 300, 400 мм	3/8“ — 16“
TS 50	DN 10 — 250, 400, 500, 600 мм	3/8“ — 24“
TS 80	DN 25 — 250, 400, 500, 600 мм	1“ — 24“
TS 100	DN 50 — 400, 600 мм	2“ — 24“

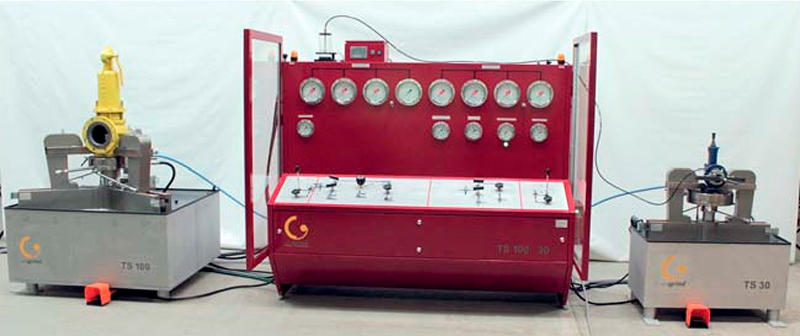

Испытательные стенды TS 100 и TS 30
