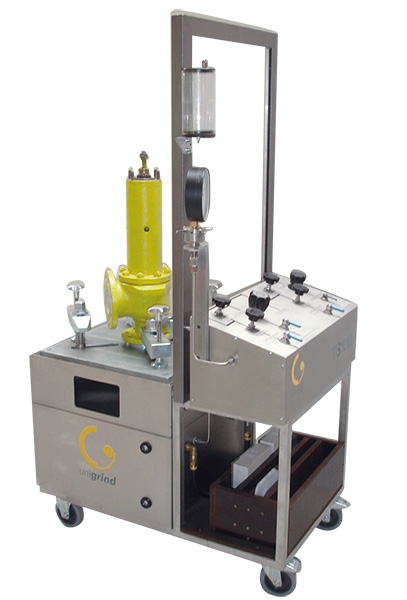

Переносные испытательные установки unigrind TS 10 M

Переносная испытательная установка unigrind TS 10 M предназначена для испытаний запорной и предохранительной арматуры. Вертикальная механическая зажимная система с усилием зажима 10 тонн. Клапаны зажимаются вручную зажимными скобами. Рабочий диапазон: DN 6–200 мм (1/4”–8”).

Типы испытаний:

• Испытание корпуса
• Испытание на герметичность сальников шпинделя
• Испытание на герметичность седла клапана
• Установочное давление предохранительных клапанов

Испытательная среда:

• Вода
• Сжатый воздух
• Азот

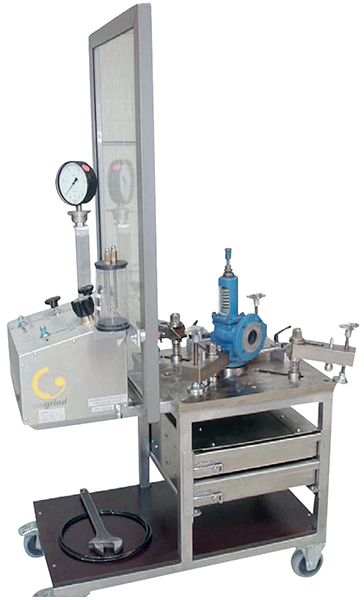

Испытательный стенд TS 10 M

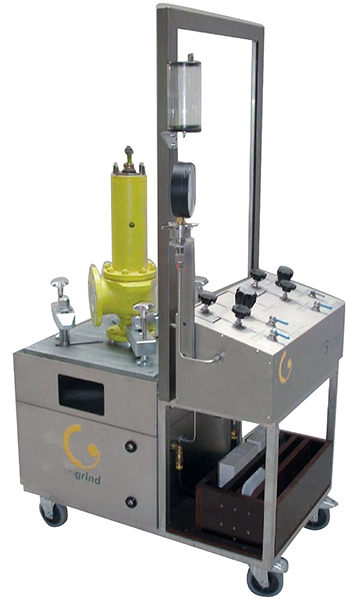

Испытательный стенд TS 10 M-H для проведения испытаний воздухом и водой

Системы испытаний для модели TS 10 M:

• Контур пневматических испытаний сжатым воздухом и азотом давлением 0 — 240 бар (0 — 3480 psi)
• Цифровой прибор для подсчета пузырей при испытаниях на утечку

Системы испытаний для модели TS 10 M-H:

• Контур пневматических испытаний сжатым воздухом и азотом давлением 0 — 240 бар (0 — 3480 psi)
• Цифровой прибор для подсчета пузырей при испытаниях на утечку
• Контур гидростатических испытаний давлением 0 — 240 бар (0 — 3480 psi)
• Водяной бак из нержавеющей стали

Мобильный испытательный стенд для испытаний предохранительной и запорной арматуры:

• Мобильный испытательный стенд с ручной зажимной системой вертикальной фиксации
• Зажим клапанов осуществляется по периметру фланца при помощи 2, 3 или 4 прижимов
• Клапаны с резьбовым соединением зажимаются с использованием переходных фланцев
• Для испытания корпуса клапана требуется закрыть выходной фланец фланцевой заглушкой или специальным быстродействующим зажимом и инструментом для уплотнения (гидравлическим или ручным)

Стандартное усилие зажима системы механической фиксации: 10 тонн.

Стандартное исполнение:

• Каркас и панель управления из нержавеющей стали
• Оцинкованный стол испытательного стенда
• Уплотнительные шайбы
• Зажимные кронштейны и винты

Дополнительные функции:

• Система сбора данных
