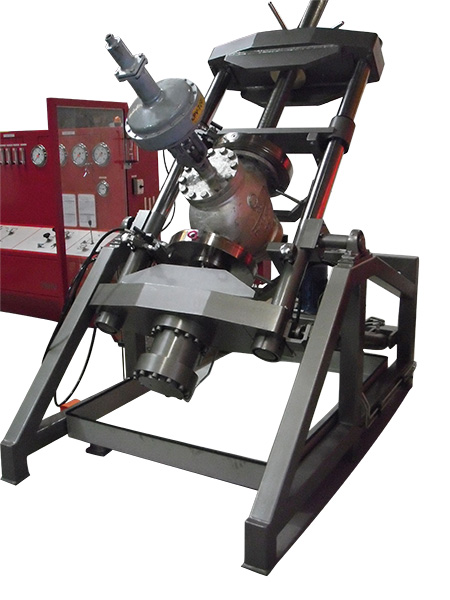

Стационарные испытательные установки unigrind TSHV S

Стационарная испытательная установка unigrind TSHV S предназначена для испытаний запорной и регулирующей арматуры. Гидравлическое зажимное устройство с поворотом на 90° позволяет проводить испытания арматуры в горизонтальном, вертикальном или наклонном положении. Гидравлические зажимные системы доступны с усилием зажима 30, 55 и 85 тонн. Клапаны зажимаются между двумя испытательными столами. Рабочий диапазон: DN 10–500 мм (3/8”–20”).

Типы испытаний:

• Испытание корпуса
• Испытание на герметичность сальников шпинделя
• Испытание на герметичность седла клапана

Испытательная среда:

• Вода
• Сжатый воздух
• Азот

Дополнительные функции:

• Система сбора данных
• Система испытания и управления пневматическим приводом
• Другие опции по запросу

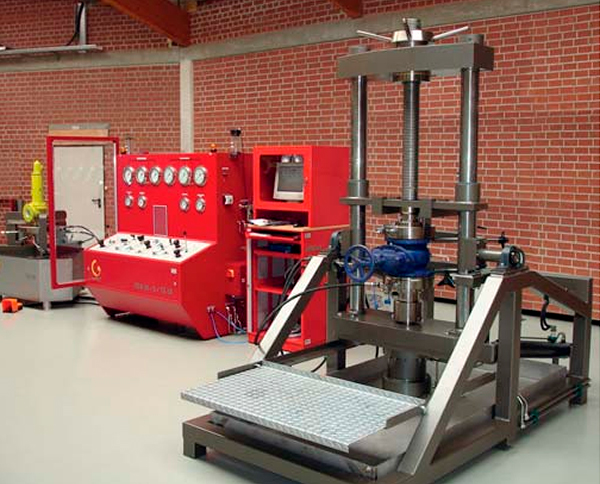

Испытательный стенд TSHV 30-S/TSHV 50-S

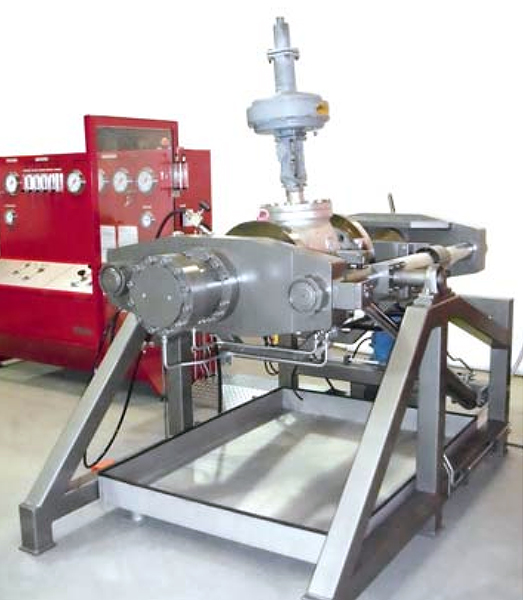

Испытательный стенд TSHV 80-S

Испытательный стенд для испытаний регулирующей и запорной арматуры:

• Испытательный стенд с гидравлической быстрозажимной системой горизонтальной фиксации с возможностью поворота на 90 градусов для зажима клапанов по периметру обоих фланцев между столами испытательного стенда
• Система зажима позволяет проводить испытания клапанов в горизонтальном, вертикальном или наклонном положении
• Преимущества поворотной зажимной системы: упрощается крепление клапанов с приводами в горизонтальном положении. В вертикальном положении обеспечивается откачка воздуха из клапанов при заполнении водой.
• Для испытаний клапанов с приварными соединениями требуются специальные переходники-уплотнения
• Испытательные стенды могут поставляться в комбинированном исполнении с двумя зажимными устройствами различной конструкции, с разными рабочими диапазонами и усилиями зажима

Стандартные усилия зажима гидравлических зажимных систем: 30, 55 и 85 тонн.

По дополнительному заказу:

• Измерители расхода для обнаружения утечек
• Контур для контроля позиционеров и сервоприводов с рабочим давлением 0 — 30 psi и 0 — 50 psi
• Источник питания 0-26 В постоянного тока, Контроллер 4 — 20 мА
• Система регистрации данных
• Гидравлическая зажимная система с автоматической регулировкой усилия зажима
• Цифровой прибор для подсчета пузырей

Стандартное исполнение:

• Гидравлическая зажимная система
• Контур гидростатических испытаний
• Контур пневматических испытаний воздухом
• Контур пневматических испытаний азотом
• Цифровой прибор для подсчета пузырей при испытаниях на утечку
• Система защитной блокировки
• Разъемы для калибровки манометров
• Система предварительного наполнения и фильтрации воды

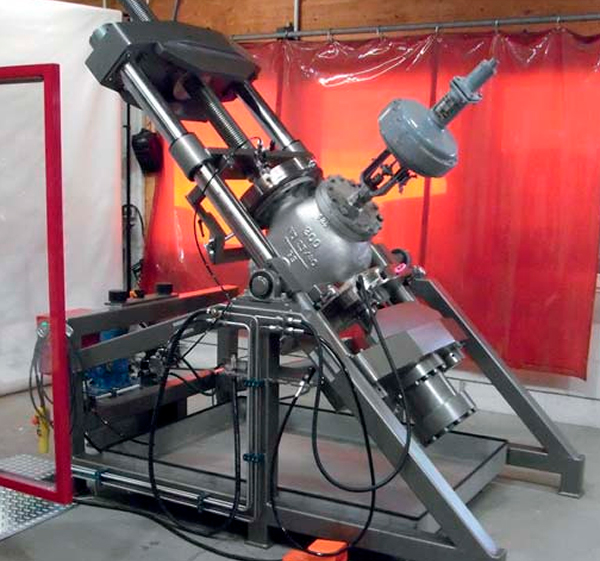

Испытательный стенд TSHV 80-S
