Система сбора и обработки данных unigrind Test units

Цифровая система сбора и обработки данных unigrind Test units представляет собой комплекс программного и аппаратного обеспечения для измерения данных при испытаниях под давлением промышленной арматуры. Данные отображаются на экране и могут быть распечатаны в виде отчета об испытаниях. Доступны несколько языков.

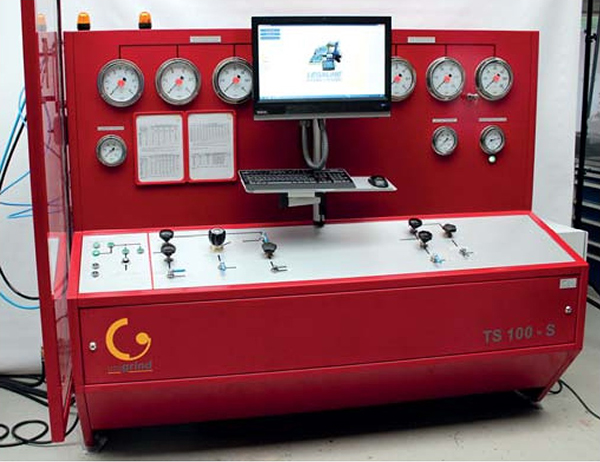

Испытательный стенд TS 100-S

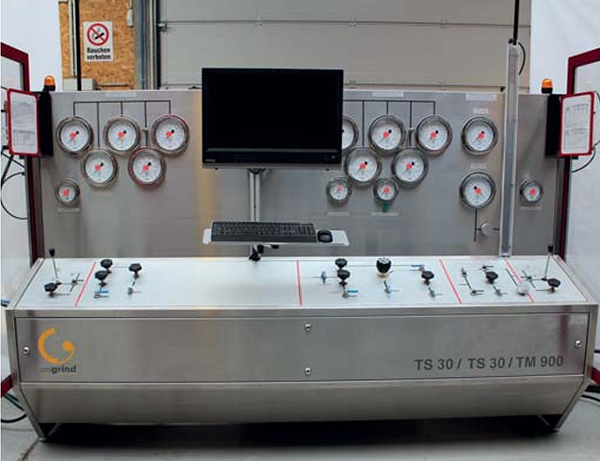

Испытательный стенд TS 30/TS 30/TM 900

Система сбора цифровых данных
Сбор данных и составление отчета об испытаниях осуществляется посредством предварительно установленного и готового к использованию пакета программного обеспечения. Также доступна сетевая версия ПО. Информация представлена на нескольких языках.

Характеристики системы:
Система включает в себя базу данных для хранения результатов и диаграмм испытаний, которые могут анализироваться по мере необходимости (функция тренда). Система содержит необходимые общие и технические параметры, результаты и графики изменения давления во время испытаний.

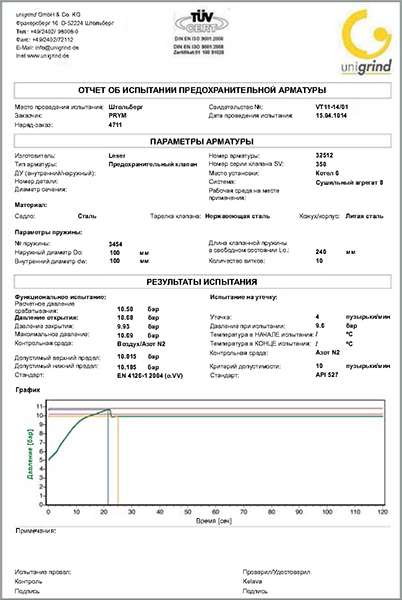

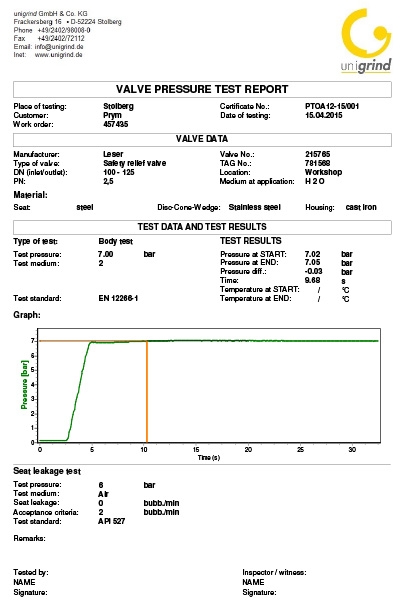

Отчет об испытании, который может быть напечатан непосредственно после испытания, содержит все необходимые параметры и результаты, диаграммы. Также указываются данные, касающиеся достоверности измерений и точности измерительных цепей/приборов, идентификации, безопасности и средствах защиты.

Стандартные параметры для предохранительной арматуры:

• Давление открытия (бар/psi)
• Максимальное давление открытия (бар/ psi)
• Давление закрытия (бар/psi)
• Повторяемость результатов
• Утечка через седло после закрытия
• Определение давления срабатывания при помощи датчика подъема и акустического датчика (по дополнительному заказу)

Параметры для запорной и регулирующей арматуры:

• Давление при испытании
• Время
• Температура
• Утечка через седло

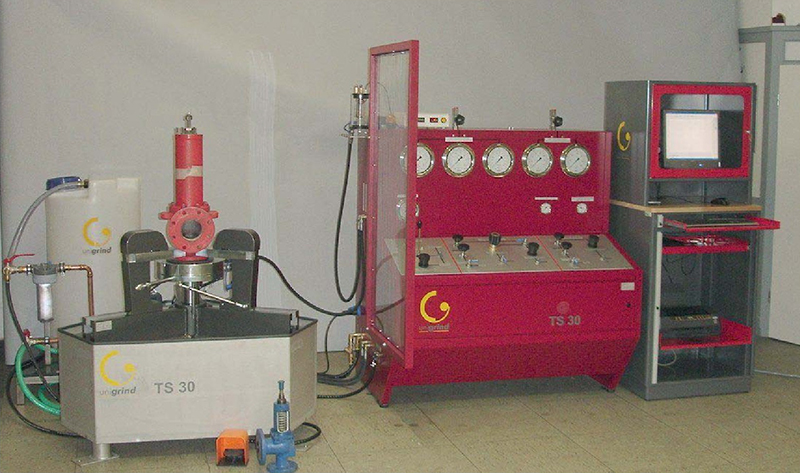

Испытательный стенд TS 30 с системой сбора и обработки цифровых данных

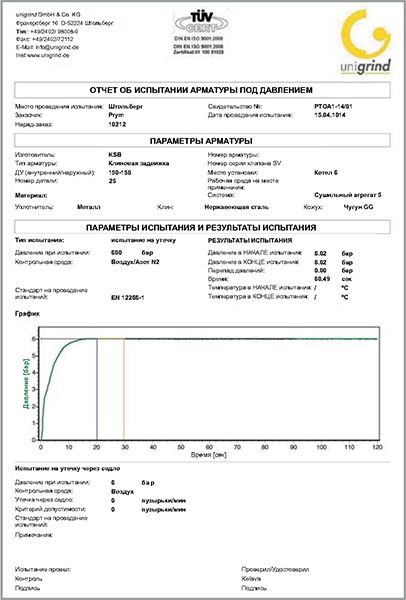

Результаты испытания

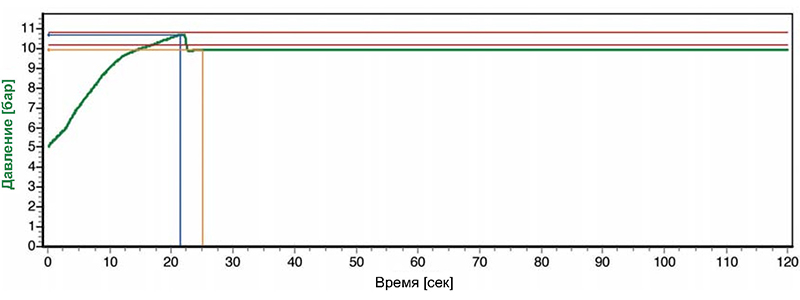

График
