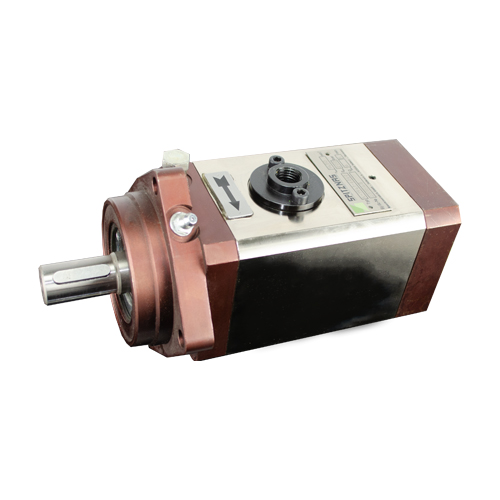

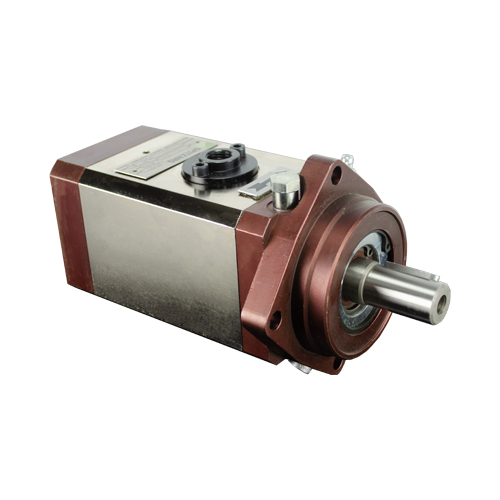

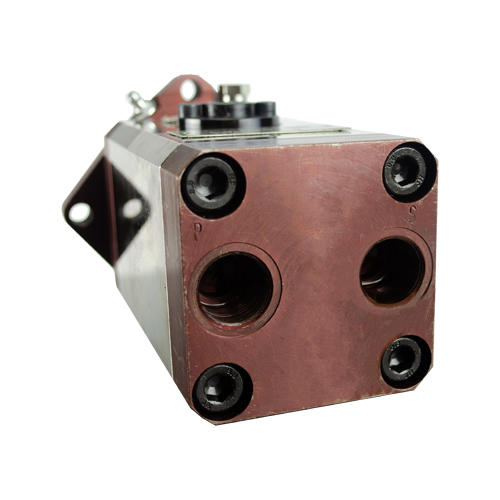

Гидравлические аксиально-поршневые насосы SPITZNAS типа KDP с рабочим давлением до 200 бар основаны на конструкции с качающейся пластиной и предназначены для работы в открытом контуре. Они в основном используются в качестве дозирующих насосов в смесительно-дозирующих установках на заводах по переработке пластмасс, и перекачивают жидкости с максимальной вязкостью до 100 мм²/с. Рекомендуемая тонкость фильтрации ηабс составляет ≤20 мкм. Расход масла пропорционален скорости. Доступны три типоразмера с рабочим объемом 6,0, 10,0 и 16,0 кубических сантиметра.
Аксиально-поршневые насосы KDP характеризуются следующими особенностями: фиксированный объем, низкая пульсация потока, совместимость со средами, оптимальная объемная эффективность, оптимизацией для эксплуатации и низким уровнем шума. Другие области применения: ветроэнергетика, судостроение, самолетостроение, реконструкция, защита поверхностей, защита от износа, изоляция, покрытие труб и т.д. Примеры перекачиваемых жмдкостей: минеральное масло, эпоксидная смола, полиуретан, гибридные пластики, полимочевина (со временем каплепадения менее 15 секунд).

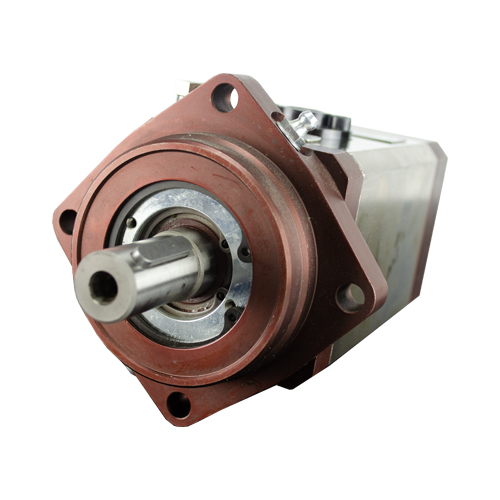

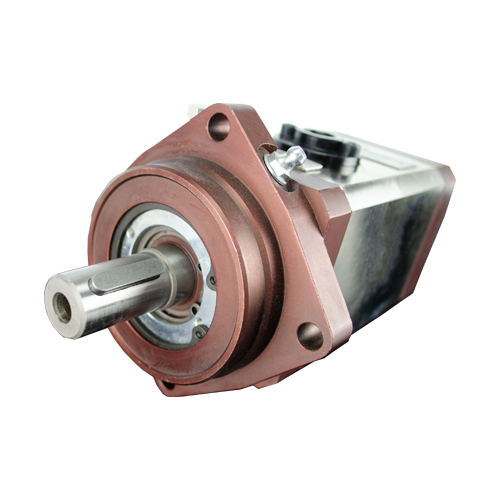

- Шпоночный вал

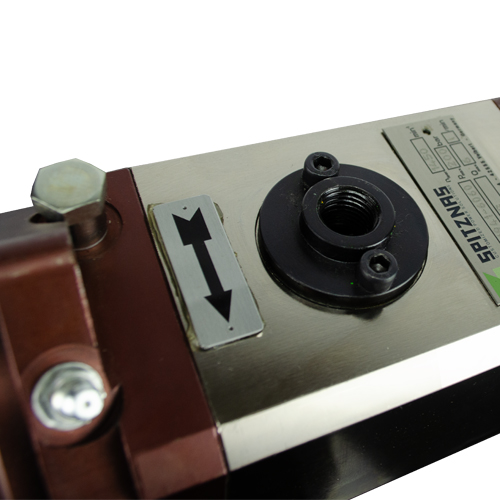

- Отверстие для слива

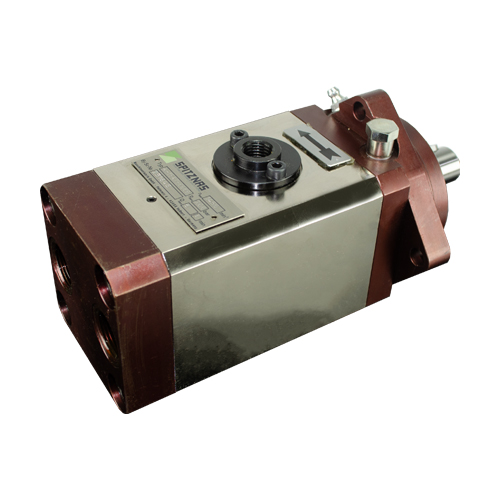

- Гидравлические соединительные порты

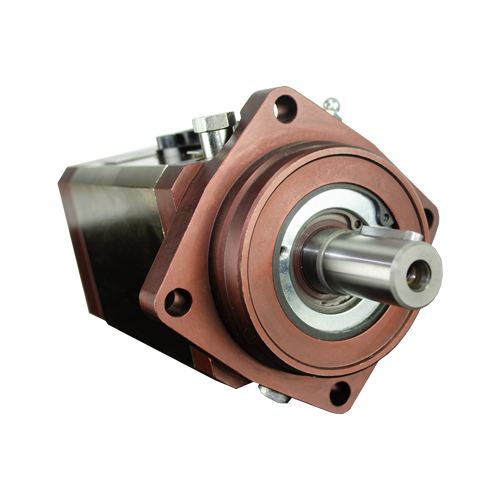

- Центрирующий и монтажный фланец
- Доступны объемы 6,0, 10,0 или 16,0 куб. см.

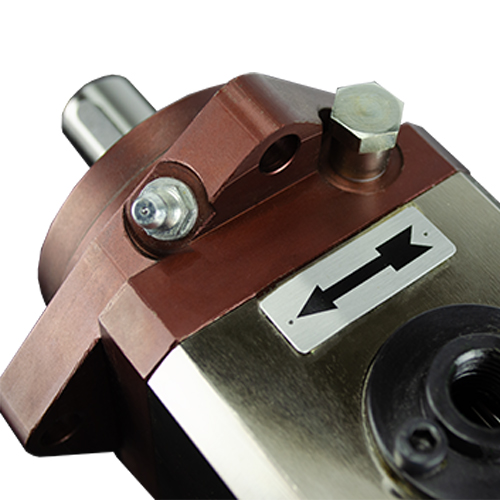

- Направление вращения: правое
Технические характеристики
| НОМЕР ЗАКАЗА | Макс. рабо чий объем
Vg макс. |
Рабо чее давле ние
p раб. |
Макс. давле ние
p макс. |
Рабо чая скорость
n раб. |
Макс. скорость
n макс. |
Мощ ность при p раб./n раб.
P раб. |
Направ ление враще ния1) | Мин. давле ние пред вари тель ного натяга2) при n макс. | Мате риал уплот нения | Тип | Масса (без масла) |
| см³/об | бар | бар | об/мин | об/мин | кВт | бар | кг | ||||
| A-1941-6620 | 6.0 | 200 | 250 | 1,450 | 2,000 | 3.2 | вправо | 1.2-1.5 | Viton | без латуни | 7.1 |
| A-1941-6060 | 6.0 | 200 | 250 | 1,450 | 2,000 | 3.2 | вправо | 1.2-1.5 | Viton | без латуни | 7.4 |
| A-1941-6710 | 10.0 | 200 | 250 | 1,450 | 2,000 | 5.4 | вправо | 1.2-1.5 | Viton | без латуни | 7.2 |
| A-1941-7260 | 16.0 | 200 | 250 | 1,450 | 2,000 | 8.6 | вправо | 1.2-1.5 | Viton | без латуни | 13.2 |
Возможны технические изменения.
* с двойным уплотнением вала.
1) если смотреть на конец вала, по часовой стрелке.
2) абсолютное давление на всасывающем патрубке.

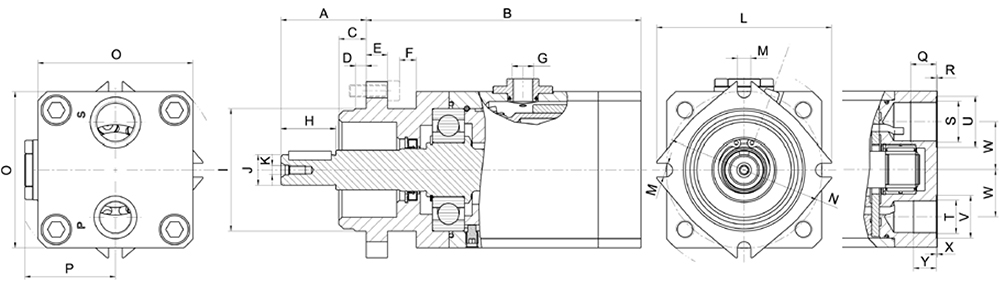

Размеры
| НОМЕР ЗАКАЗА | A | B | C | D | E | F | G | H | Ø I f7 | Ø J k6 | K | L | Ø M |
| мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | |
| A-1941-6620 | 56 | 158.0 | 18 | 7 | 14 | — | M14x1.5 | 36 | 80 | 20 | M6 | 119.1 | 9 |
| A-1941-6060 | 56 | 158.0 | 18 | 7 | 14 | — | M14x1.5 | 36 | 80 | 20 | M6 | 119.1 | 9 |
| A-1941-6710 | 56 | 158.0 | 18 | 7 | 14 | — | M14x1.5 | 36 | 80 | 20 | M6 | 119.1 | 9 |
| A-1941-7260 | 56 | 205.5 | 18 | 7 | 14 | 11 | M14x1.5 | 36 | 80 | 20 | M6 | 115.0 | 9 |
| НОМЕР ЗАКАЗА | N | O | P | Q | R | S | T | U | V | W | X | Y |
| мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | |
| A-1941-6620 | 103 | 80 | 48.5 | 15 | 0.5 | M22x1.5 | M22x1.5 | 28 | 28 | 25 | 0.5 | 15 |
| A-1941-6060 | 104 | 80 | 48.5 | 15 | 0.5 | M22x1.5 | M22x1.5 | 28 | 28 | 25 | 0.5 | 15 |
| A-1941-6710 | 103 | 80 | 48.5 | 15 | 0.5 | M22x1.5 | M22x1.5 | 28 | 28 | 25 | 0.5 | 15 |
| A-1941-7260 | 103 | 102 | 59.5 | 17 | 0.5 | M27x2 | M22x1.5 | 33 | 28 | 31 | 0.5 | 15 |
Дополнительные типы доступны по запросу.
