Гидравлические аксиально-поршневые насосы SPITZNAS типа KDP с рабочим давлением до 250 бар основаны на конструкции с наклонными поршнями и предназначены для работы в открытом контуре. Они в основном используются в качестве дозирующих насосов в смесительно-дозирующих установках на заводах по переработке пластмасс, и перекачивают жидкости с максимальной вязкостью до 1000 мм²/с. Рекомендуемая тонкость фильтрации ηабс составляет ≤100 мкм. Расход масла пропорционален скорости. Доступны два типоразмера с рабочим объемом 12,5 и 28,5 кубических сантиметра.
Аксиально-поршневые насосы KDP характеризуются следующими особенностями: фиксированный объем, низкая пульсация потока, совместимость со средами, оптимальная объемная эффективность, оптимизацией для эксплуатации и низким уровнем шума. Другие области применения: ветроэнергетика, судостроение, самолетостроение, реконструкция, защита поверхностей, защита от износа, изоляция, покрытие труб и т.д. Примеры перекачиваемых жмдкостей: минеральное масло, эпоксидная смола, полиуретан, гибридные пластики, полимочевина (со временем каплепадения менее 15 секунд).

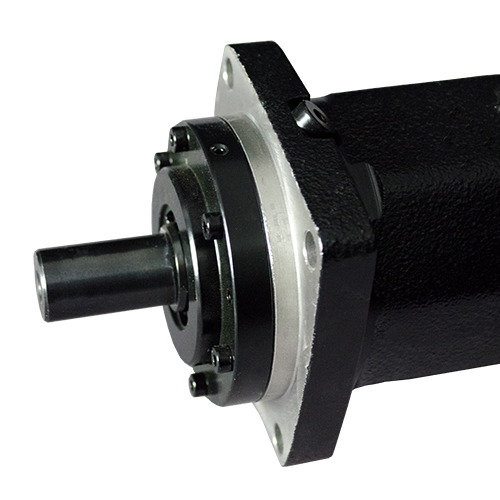

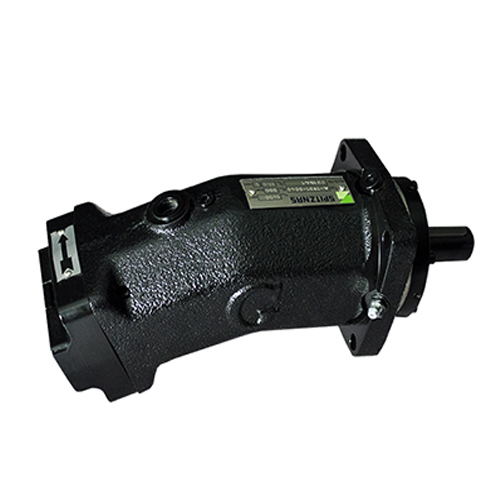

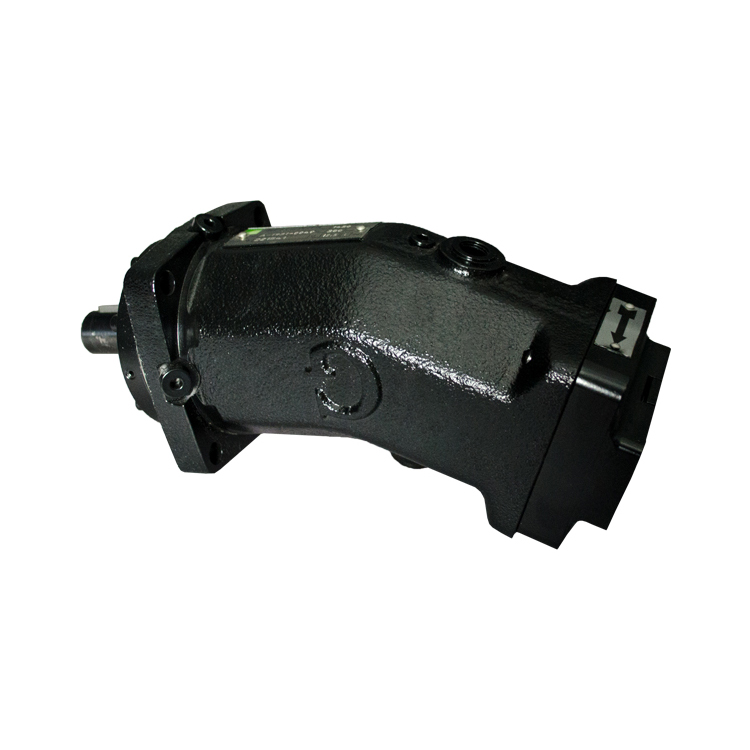

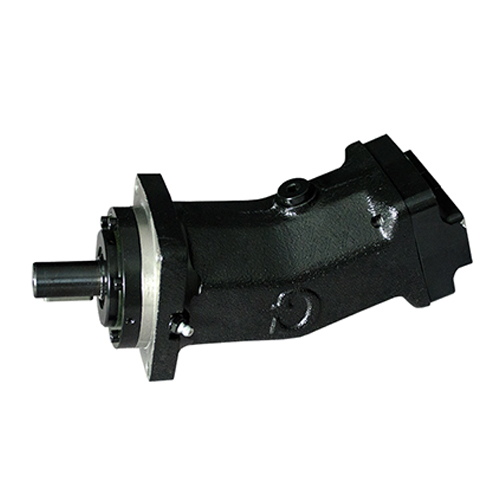

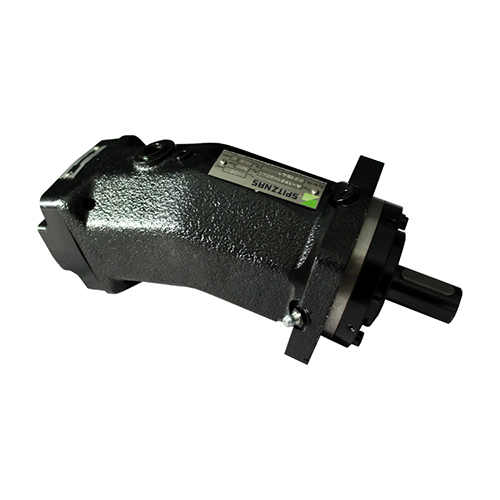

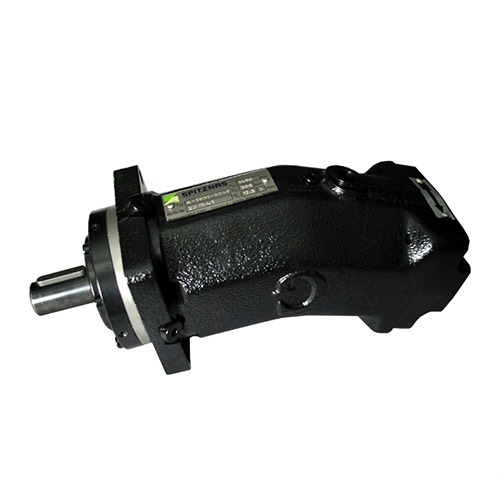

- Шпоночный вал
- Отверстие для слива

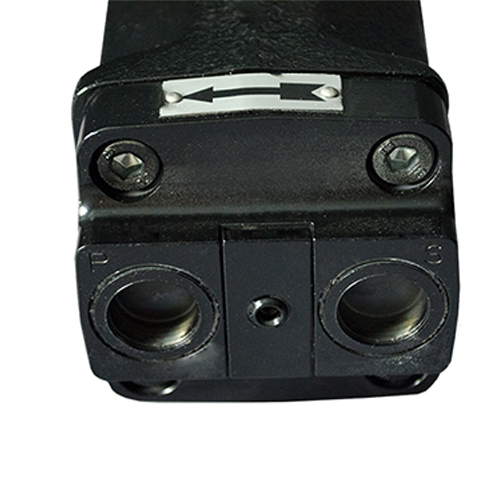

- Гидравлические соединительные порты
- Центрирующий и монтажный фланец
- Доступны объемы 12,5 или 28,5 куб. см.

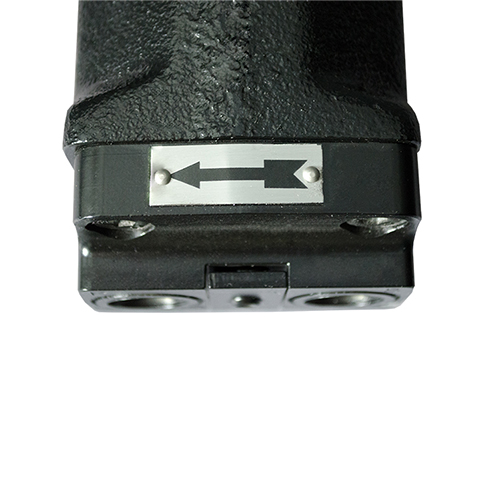

- Направление вращения правое
Технические характеристики
| НОМЕР ЗАКАЗА | Макс. рабо чий объем
Vg макс. |
Рабо чее давле ние
p раб. |
Макс. давле ние
p макс. |
Рабо чая скорость
n раб. |
Макс. скорость
n макс. |
Мощ ность при p раб./n раб.
P раб. |
Нап равле ние враще ния1) | Мин. давле ние пред вари тель ного натяга2) при n макс. | Мате риал уплотне ния | Тип | Масса (без масла) |
| см³/об | бар | бар | 1/мин | 1/мин | кВт | бар | кг | ||||
| A-1931-0020 | 12.5 | 250 | 300 | 1,450 | 2,500 | 8.4 | вправо | 1.2-1.5 | Viton | без латуни | 6.8 |
| A-1931-0040* | 12.5 | 250 | 300 | 1,450 | 2,500 | 8.4 | вправо | 1.2-1.5 | Viton | без латуни | 6.8 |
| A-1961-0020 | 28.5 | 250 | 300 | 1,450 | 2,500 | 19.1 | вправо | 1.2-1.5 | Viton | без латуни | 12.5 |
Возможны технические изменения.
* с двойным уплотнением вала.
1) если смотреть на конец вала, по часовой стрелке.
2) абсолютное давление на всасывающем патрубке.

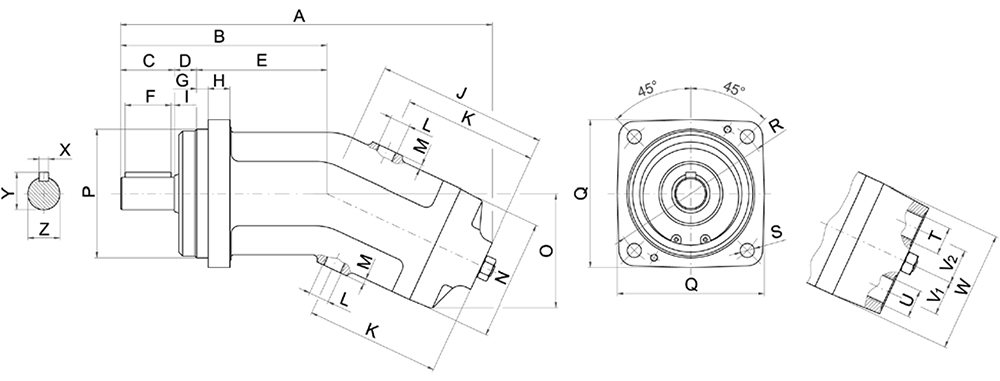

Размеры
| НОМЕР ЗАКАЗА | A | B | C | D | E | G | H | I | J | K | L | M | N |
| мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | |
| A-1931-0020 | 238 | 135 | 36 | 20 | 79 | 7 | 14 | 3.0 | 105 | 82 | M14x1.5 | 3 | 80 |
| A-1931-0040 | 243 | 140 | 36 | 25 | 79 | 7 | 14 | 3.0 | 105 | 82 | M14x1.5 | 3 | 80 |
| A-1961-0020 | 300 | 160 | 42 | 25 | 93 | 9 | 17 | 2.5 | 133 | 105 | M16x1.5 | 3 | 95 |
| НОМЕР ЗАКАЗА | O | Ø P f8 | Q | Ø R ±0.2 | Ø S | T | U | V1 | V2 | W | X h9 | Y | Ø Z h6 |
| мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | |
| A-1931-0020 | 75 | 80 | 95 | 103 | 9 | M22x1.5 | M22x1.5 | 24 | 24.0 | 80 | 6 | 22.5 | 20 |
| A-1931-0040 | 75 | 80 | 95 | 103 | 9 | M22x1.5 | M22x1.5 | 24 | 24.0 | 80 | 6 | 22.5 | 20 |
| A-1961-0020 | 90 | 100 | 118 | 125 | 11 | M27x2 | M22x1.5 | 27 | 29.5 | 95 | 8 | 27.9 | 25 |
Дополнительные типы доступны по запросу.
