Производитель: SPITZNAS

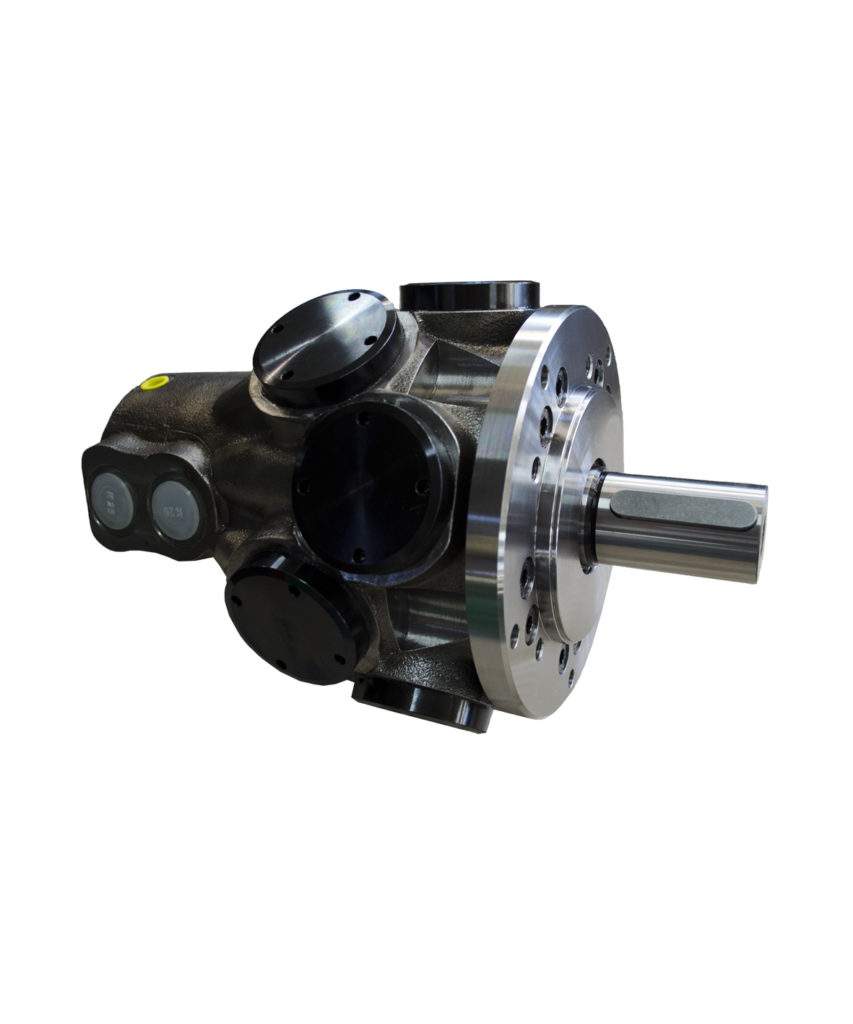

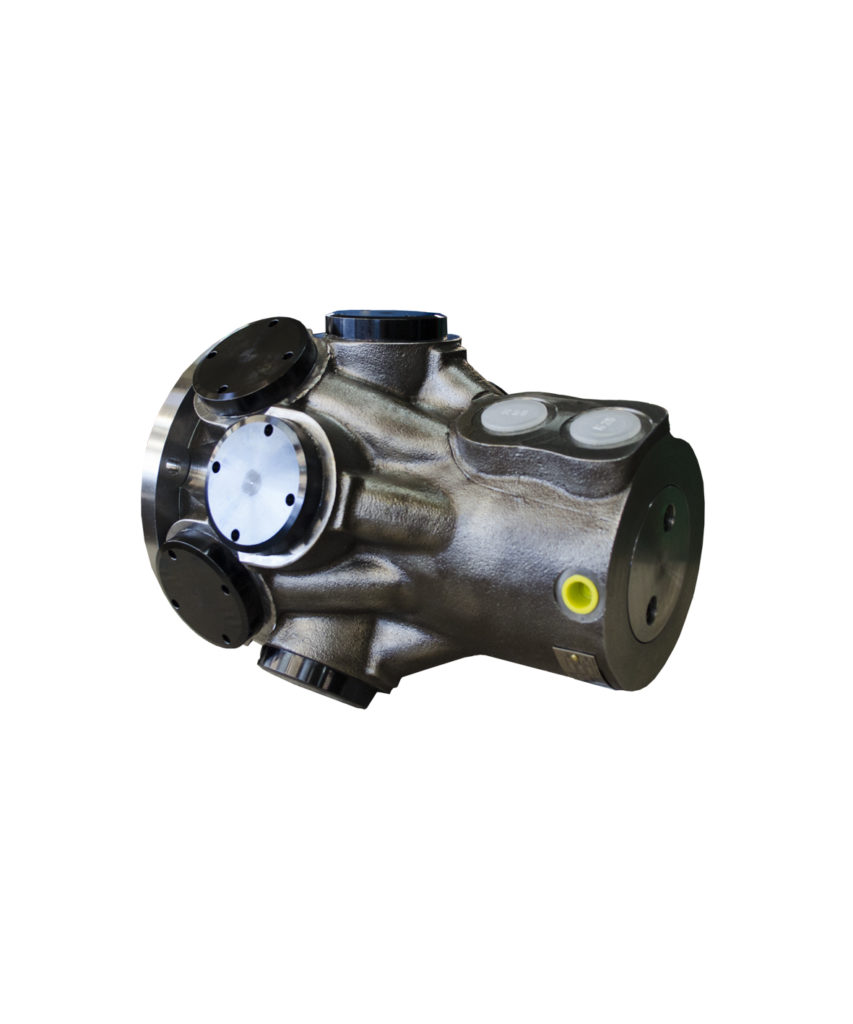

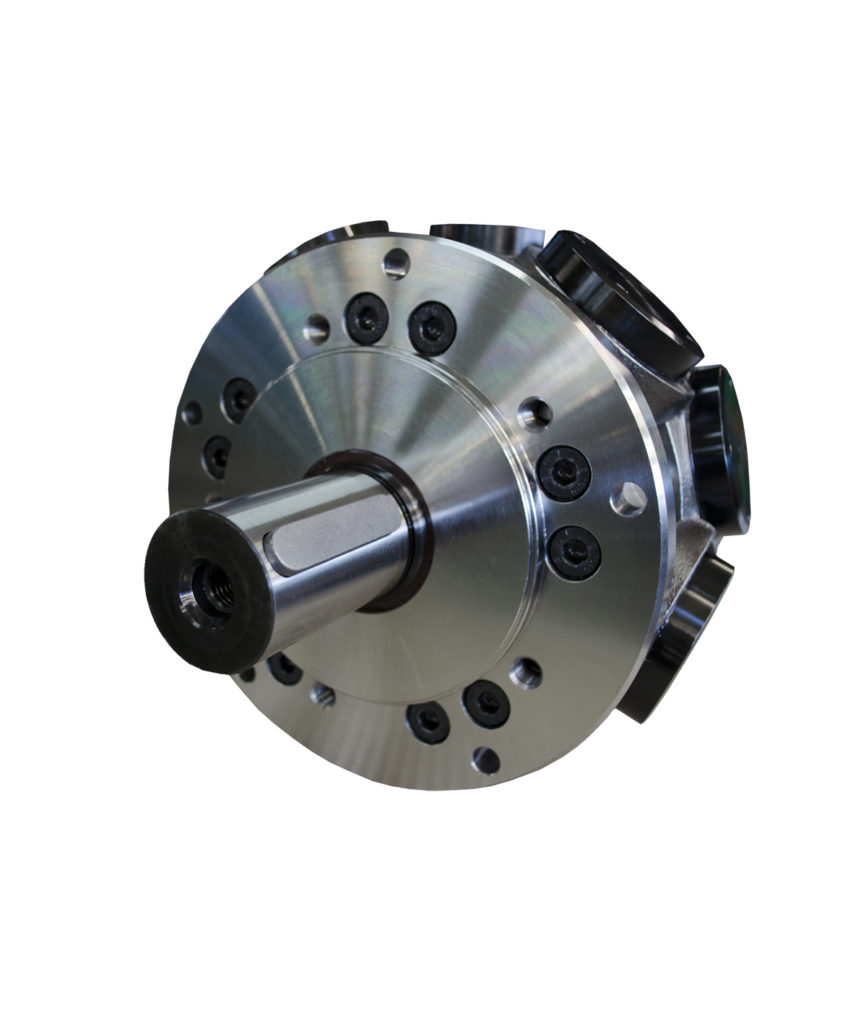

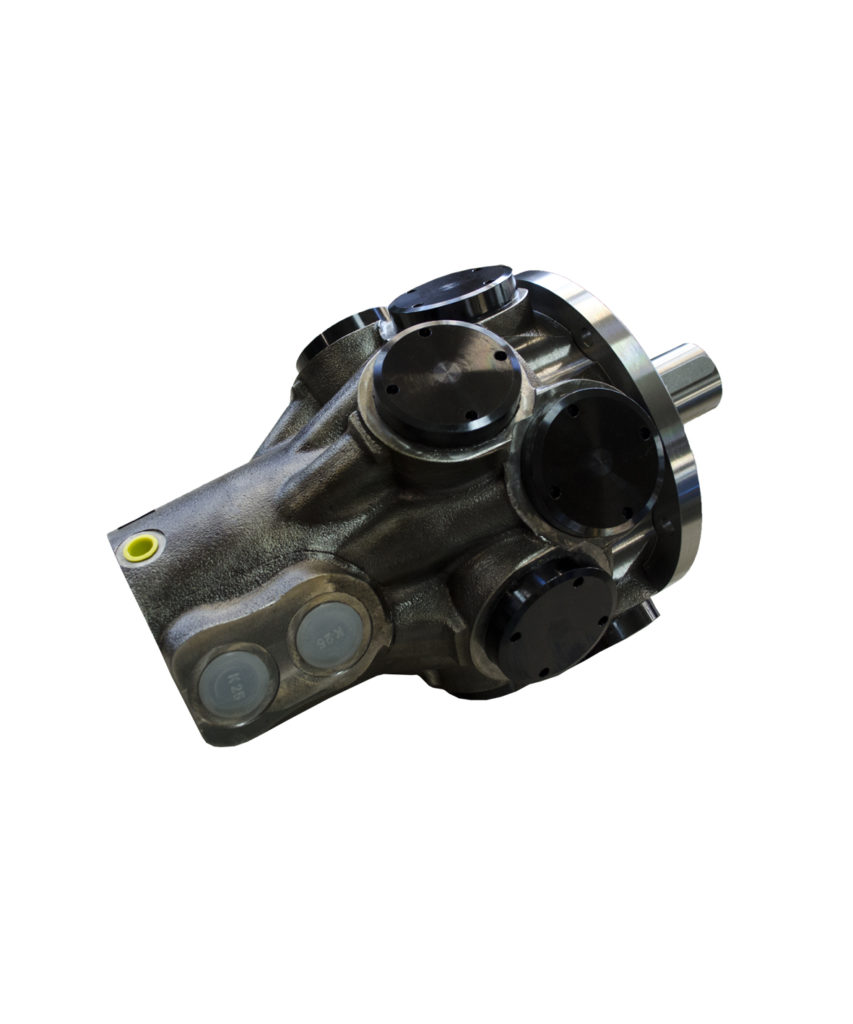

Гидравлические радиально-поршневые моторы SPITZNAS типа SFM серия 2 с рабочим давлением 200 и 250 бар имеют объем от 85 до 255 кубических сантиметров. Они основаны на принципе работы двигателей внешнего давления с вращающимся клапаном и используются в стационарных и мобильных приложениях. В сочетании с дополнительными тормозами, редукторами и системами управления они позволяют реализовать широкий спектр индивидуальных задач.

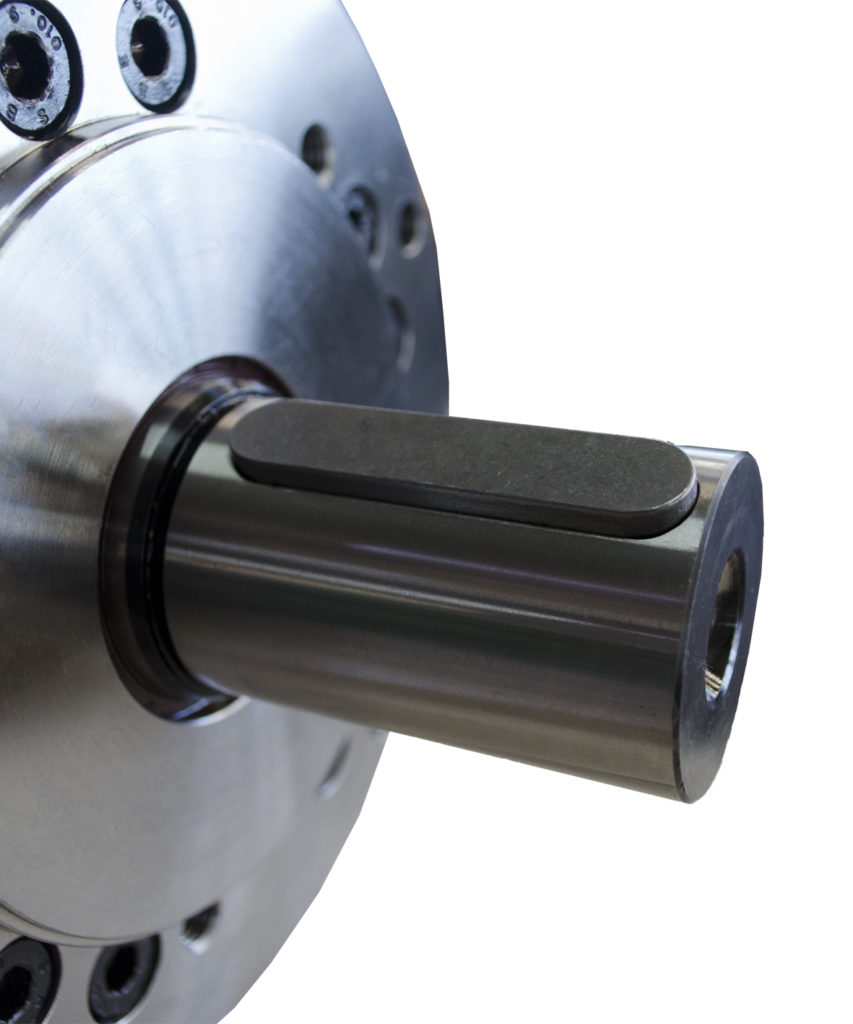

- Шпоночный вал, шлицевой вал или вал специальной конструкции по запросу

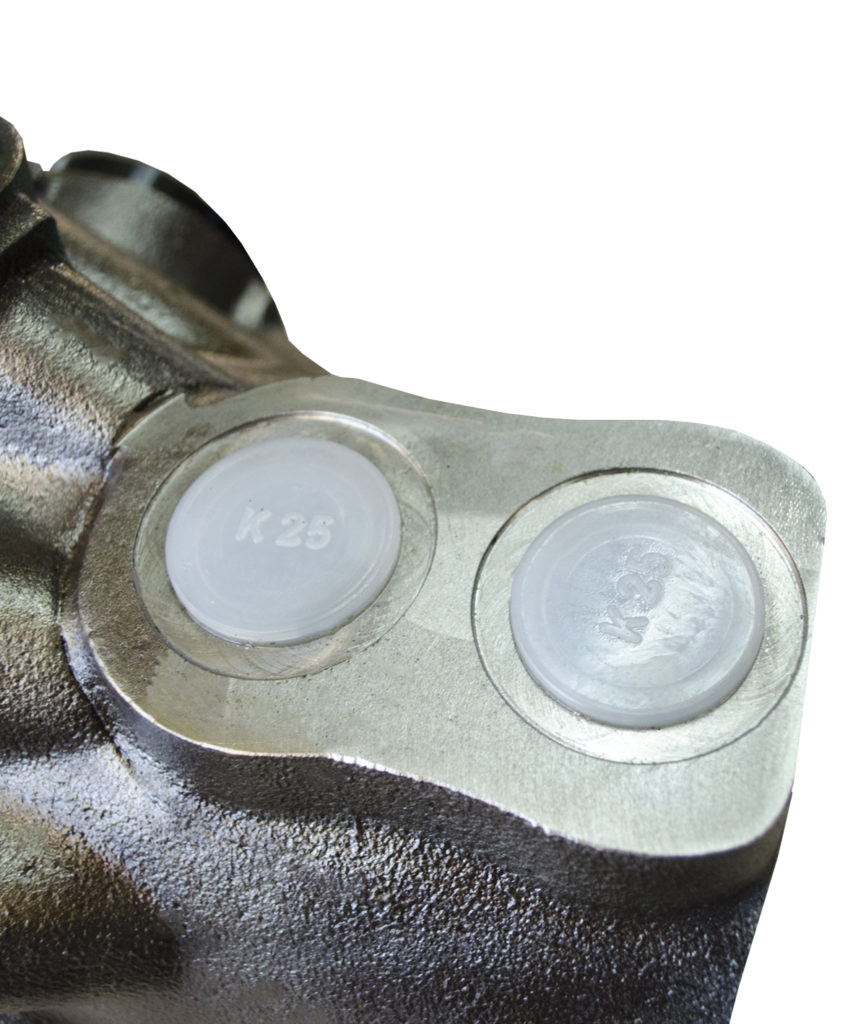

- Радиальное или осевое гидравлическое подключение
- Опционально с управлением и встроенной защитой от давления
- Опционально с пружинным преднатягом многодискового тормоза и/или планетарной передачей
- Фасочное соединение или опциональное фланцевое соединение
- Сертифицировано по классу безопасности ATEX
- Конструкции по заказу
ВЫСОКОТОЧНАЯ СИСТЕМА УПРАВЛЕНИЯ
Управляющие сечения открываются и закрываются в пределах угла поворота 180°. Таким образом, управляющее сечение однозначно соответствует углу поворота вала двигателя. Снижены точки высокой компрессии и декомпрессии.
ДЛИТЕЛЬНЫЙ СРОК СЛУЖБЫ
Срок службы оптимизирован за счет постоянного внутреннего износа поступательного механизма управления (одинаковая скорость во всех точках поверхности диска управления).
ЭФФЕКТ САМООЧИЩЕНИЯ
Частицы не засасываются в уплотнительную зону скользящих поверхностей, а отталкиваются уплотнительными кромками.
ВЫСОКАЯ РАВНОМЕРНОСТЬ
Максимальная равномерность благодаря оптимальной настройке регулирования до 97,5%.
ВЫСОКАЯ ТЕМПЕРАТУРНАЯ СТОЙКОСТЬ
Автоматическое уравновешивание давления и температуры, контролируемое пружинным преднатягом регулятора давления.
ПОДШИПНИКИ РОТОРНОЙ ГРУППЫ
Высококачественные предварительно нагруженные роликовые подшипники для тяжелых условий эксплуатации с Х-образной компоновкой допускают высокие осевые и радиальные усилия.
ВЫСОКИЙ КПД
Объемный КПД до 99% и механический КПД до 95%.
ГИДРОСТАТИЧЕСКАЯ БАЛАНСИРОВКА
Гидростатическая разгрузка поршней обеспечивает оптимальную защиту радиально-поршневого гидромотора от износа.
ЖИДКИЕ СРЕДЫ ПОД ДАВЛЕНИЕМ
Модели могут быть модифицированы для работы с HF эмульсиями (по запросу).
ОПЦИИ
Модели включают в себя измерительный вал, датчик оборотов, модульный блок регулирующих клапанов, тормоза, редукторы и многое другое.
Технические характеристики
| НОМЕР ЗАКАЗА | Спецификация ATEX | Макс. рабо чий объем | Рабо чее дав ле ние | Макс. дав ле ние | Макс. скорость | Удель ный крутя щий мо мент | Мате риал уп лот не ния | Тип вала | Соединение | Вес |
| см³/об | бар | бар | об/мин | Нм/бар | кг | |||||
| R-2001-0850 | IM2ExhIMbT6 | 85 | 250 | 400 | 800 | 1.30 | NBR | шпоночный | фланец | 42.0 |
| R-2A43-0850 | IM2ExhIMbT6 | 85 | 250 | 400 | 800 | 1.30 | Viton | шлицевой | внутренняя резьба | 42.0 |
| R-2001-1300 | IM2ExhIMbT6 | 130 | 200 | 350 | 600 | 2.00 | NBR | шпоночный | фланец | 42.0 |
| R-2A43-1300 | IM2ExhIMbT6 | 130 | 200 | 350 | 600 | 2.00 | Viton | шлицевой | внутренняя резьба | 42.0 |
| R-2001-1650 | IM2ExhIMbT6 | 165 | 250 | 400 | 800 | 2.60 | NBR | шпоночный | фланец | 60.0 |
| R-2A43-1650 | IM2ExhIMbT6 | 165 | 250 | 400 | 800 | 2.60 | Viton | шлицевой | внутренняя резьба | 60.0 |
| R-2001-2550 | IM2ExhIMbT6 | 255 | 200 | 350 | 600 | 4.00 | NBR | шпоночный | фланец | 60.0 |
| R-2A43-2550 | IM2ExhIMbT6 | 255 | 200 | 350 | 600 | 4.00 | Viton | шлицевой | внутренняя резьба | 60.0 |
Возможны технические изменения.
Характеристики указаны при рабочем давлении 200/250 бар.
