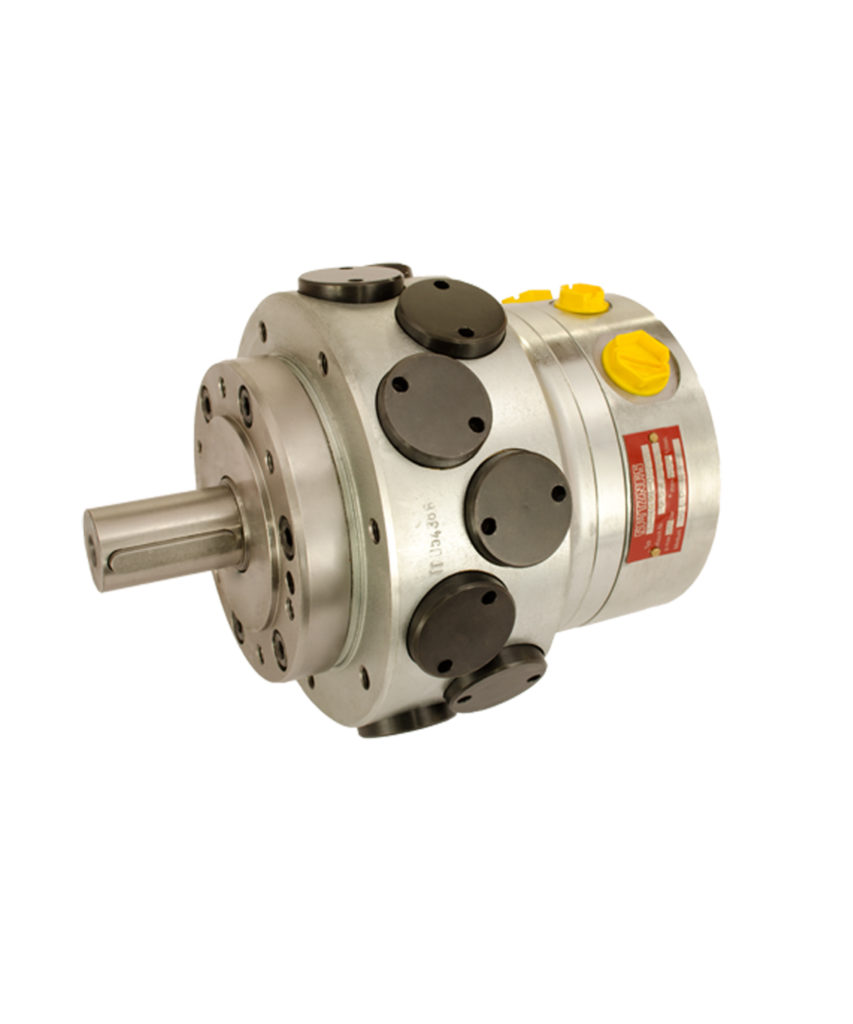

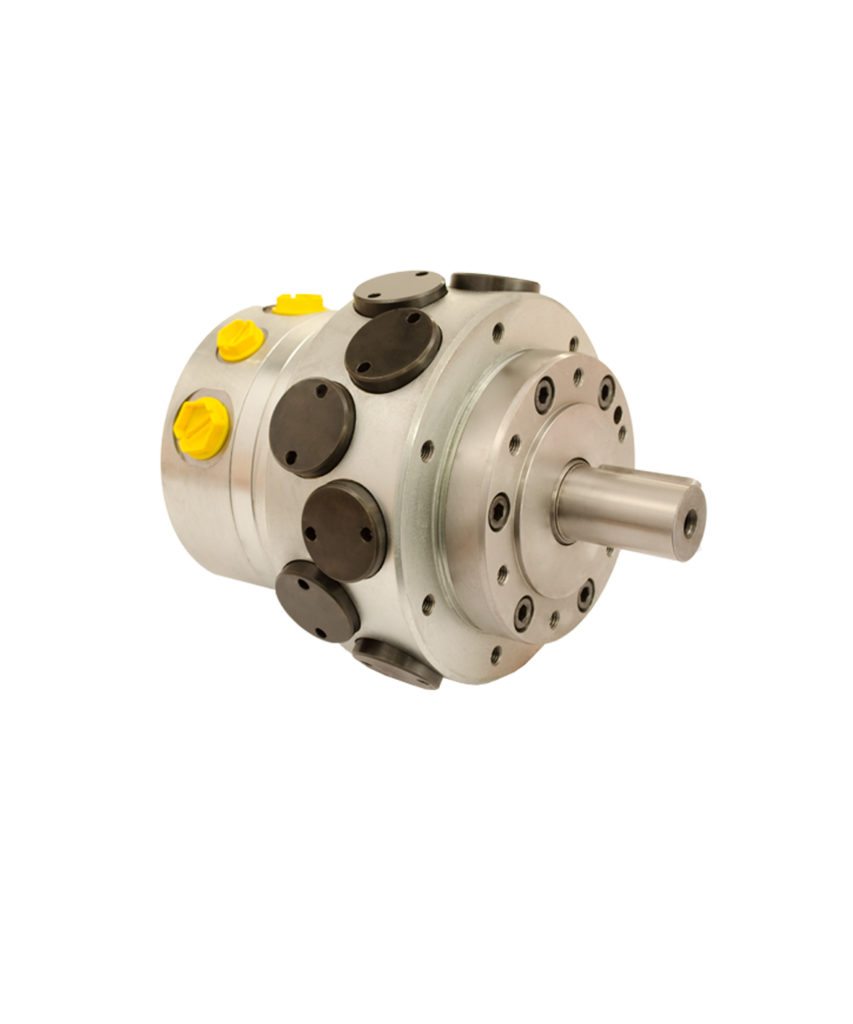

Радиально-поршневые моторы SFM серия 1

Гидравлические радиально-поршневые моторы SPITZNAS типа SFM серия 1 с рабочим давлением 140 и 160 бар имеют объем от 12 до 110 кубических сантиметров. Они основаны на принципе работы двигателей внешнего давления с вращающимся клапаном и используются в стационарных и мобильных приложениях. В сочетании с дополнительными тормозами, редукторами и системами управления они позволяют реализовать широкий спектр индивидуальных задач.

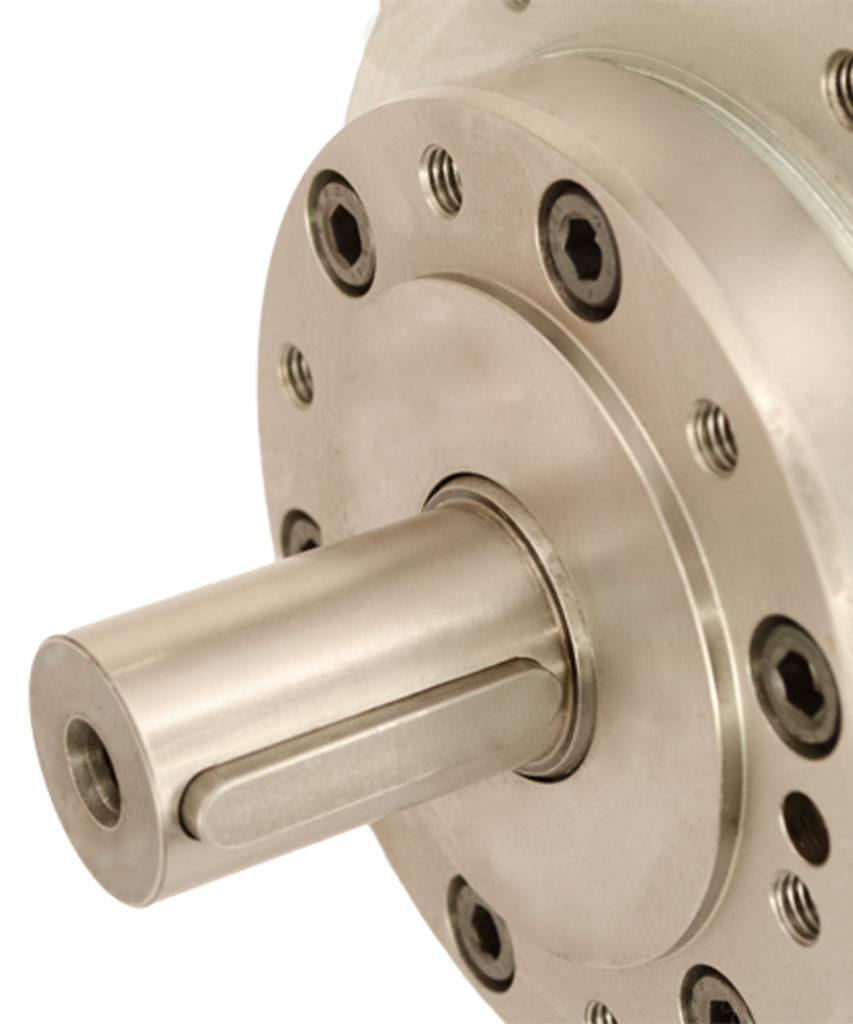

Шпоночный вал, шлицевой вал или вал специальной конструкции по запросу

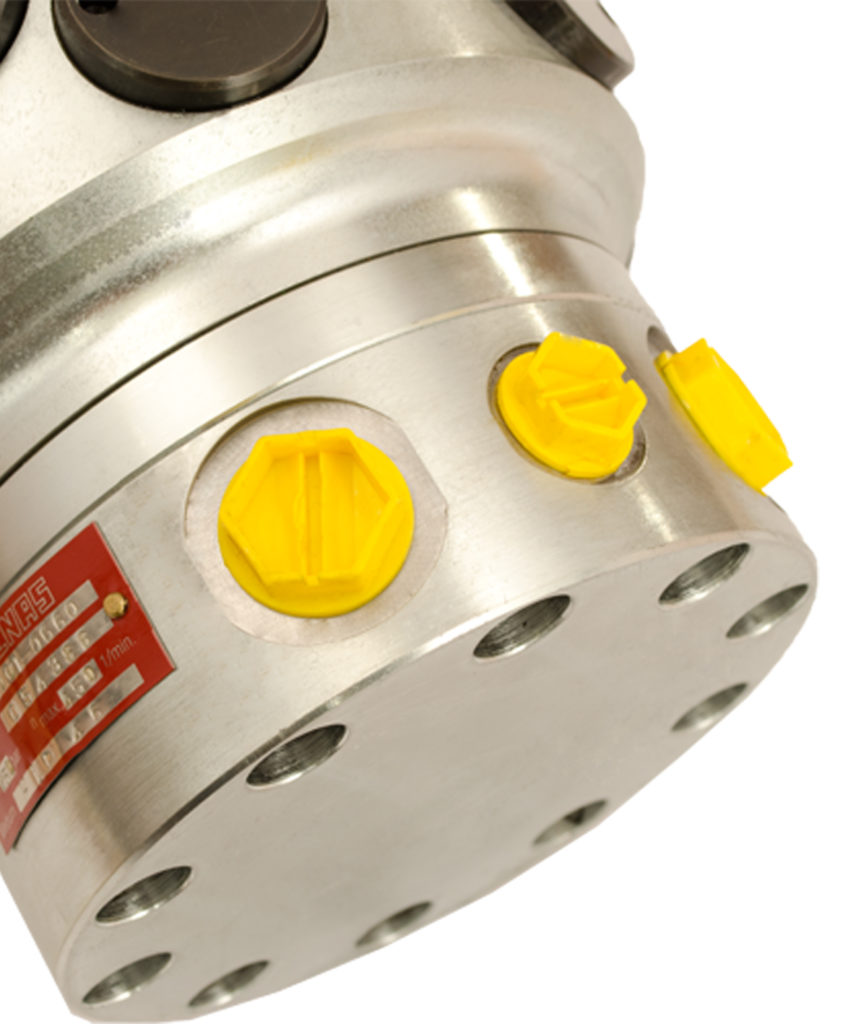

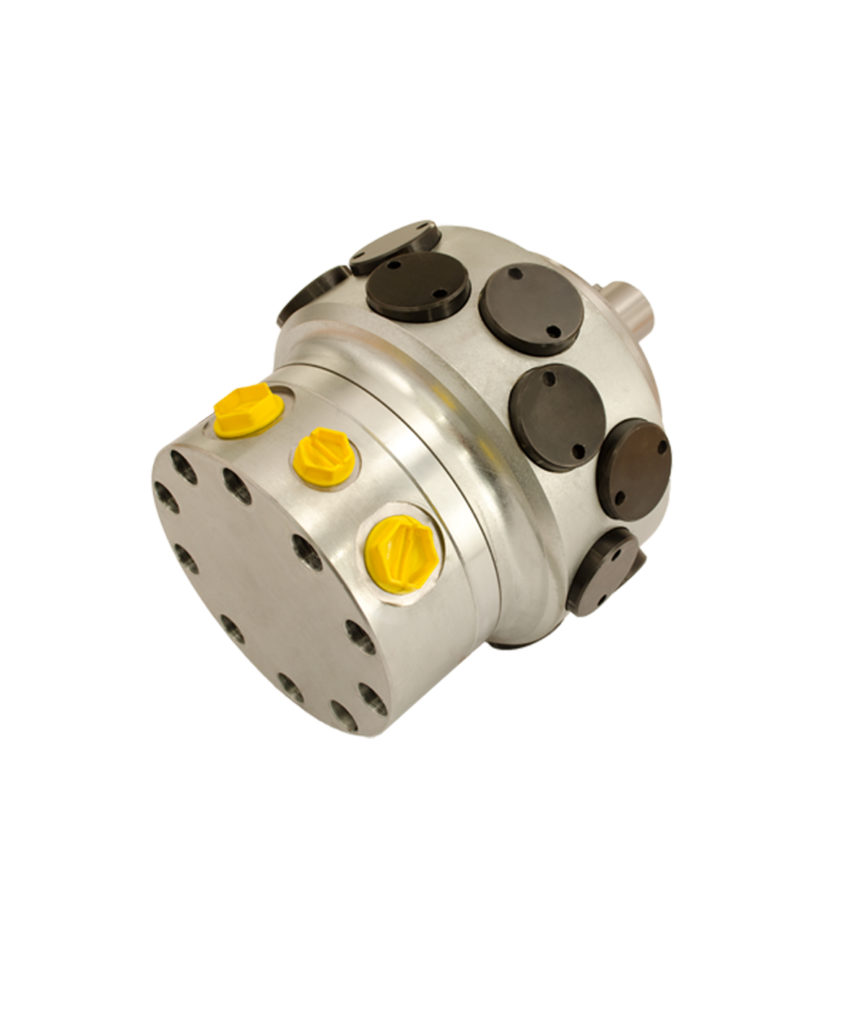

Радиальное или осевое гидравлическое подключение
Опционально с управлением и встроенной защитой от давления
Опционально с пружинным преднатягом многодискового тормоза и/или планетарной передачей

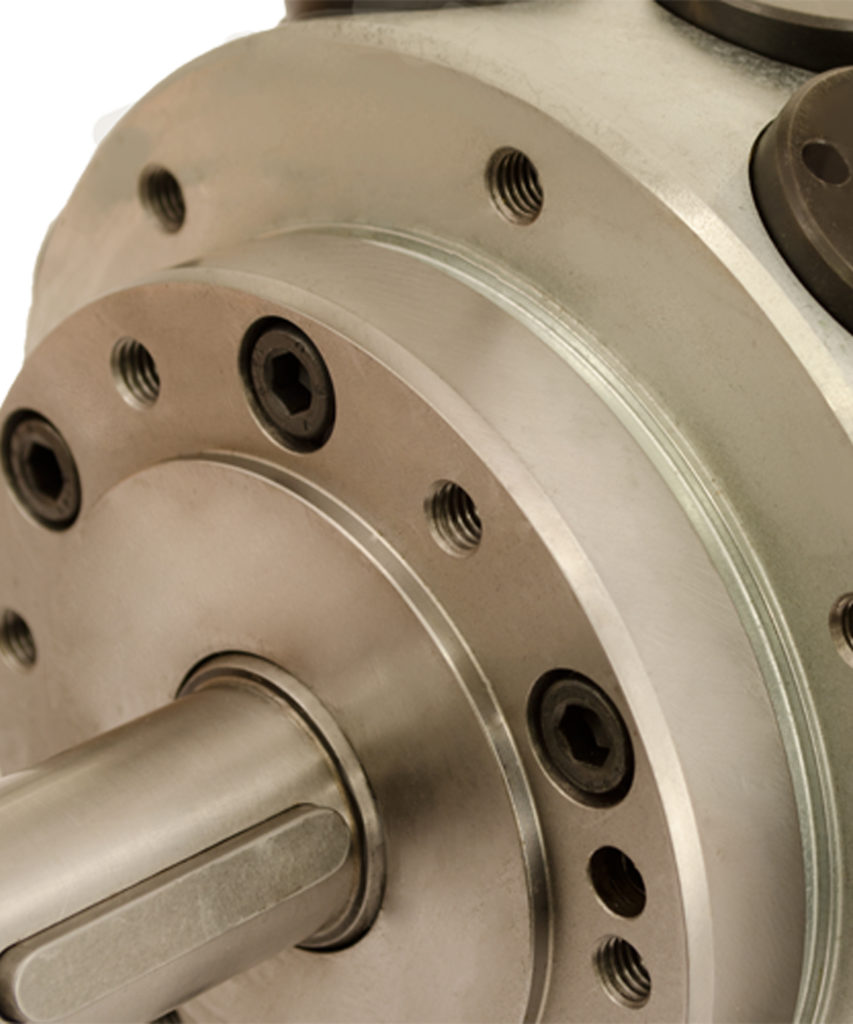

Фасочное соединение или опциональное фланцевое соединение
Сертифицировано по классу безопасности ATEX
Конструкции по заказу

ВЫСОКОТОЧНАЯ СИСТЕМА УПРАВЛЕНИЯ
Управляющие сечения открываются и закрываются в пределах угла поворота 180°. Таким образом, управляющее сечение однозначно соответствует углу поворота вала двигателя. Снижены точки высокой компрессии и декомпрессии.

ДЛИТЕЛЬНЫЙ СРОК СЛУЖБЫ
Срок службы оптимизирован за счет постоянного внутреннего износа поступательного механизма управления (одинаковая скорость во всех точках поверхности диска управления).

ЭФФЕКТ САМООЧИЩЕНИЯ
Частицы не засасываются в уплотнительную зону скользящих поверхностей, а отталкиваются уплотнительными кромками.

ВЫСОКАЯ РАВНОМЕРНОСТЬ
Максимальная равномерность благодаря оптимальной настройке регулирования до 97,5%.

ВЫСОКАЯ ТЕМПЕРАТУРНАЯ СТОЙКОСТЬ
Автоматическое уравновешивание давления и температуры, контролируемое пружинным преднатягом регулятора давления.

ПОДШИПНИКИ РОТОРНОЙ ГРУППЫ
Высококачественные предварительно нагруженные роликовые подшипники для тяжелых условий эксплуатации с Х-образной компоновкой допускают высокие осевые и радиальные усилия.

ВЫСОКИЙ КПД
Объемный КПД до 99% и механический КПД до 95%.

ГИДРОСТАТИЧЕСКАЯ БАЛАНСИРОВКА
Гидростатическая разгрузка поршней обеспечивает оптимальную защиту радиально-поршневого гидромотора от износа.

ЖИДКИЕ СРЕДЫ ПОД ДАВЛЕНИЕМ
Модели могут быть модифицированы для работы с HF эмульсиями (по запросу).

ОПЦИИ
Модели включают в себя измерительный вал, датчик оборотов, модульный блок регулирующих клапанов, тормоза, редукторы и многое другое.

Технические характеристики

НОМЕР ЗАКАЗА	Спецификация ATEX	Макс. рабо чий объем	Рабо чее дав ле ние	Макс. дав ле ние	Макс. скорость	Удель ный крутя щий мо мент	Мате риал уп лот не ния	Тип вала	Соединение	Вес
		см³/об	бар	бар	об/мин	Нм/бар				кг
R-1001-0120	IM2ExhIMbT6	12	160	315	850/1,300*	0.20	NBR	шпоночный	G 1/2“ внутреннее радиальное	12.5
R-1A42-0120	IM2ExhIMbT6	12	160	315	850/1,300*	0.20	Viton	шлицевой	G 3/4“ внутреннее осевое	12.5
R-1001-0220	IM2ExhIMbT6	22	160	315	850/1,500*	0.35	NBR	шпоночный	G 1/2“ внутреннее радиальное	17.8
R-1A42-0220	IM2ExhIMbT6	22	160	315	850/1,500*	0.35	Viton	шлицевой	G 3/4“ внутреннее осевое	17.8
R-1001-0330	IM2ExhIMbT6	33	160	315	850/1,500*	0.52	NBR	шпоночный	G 1/2“ внутреннее радиальное	18.0
R-1A42-0330	IM2ExhIMbT6	33	160	315	850/1,500*	0.52	Viton	шлицевой	G 3/4“ внутреннее осевое	18.0
R-1001-0440	IM2ExhIMbT6	44	160	315	850/1,200*	0.69	NBR	шпоночный	G 1/2“ внутреннее радиальное	19.0
R-1A42-0440	IM2ExhIMbT6	44	160	315	850/1,200*	0.69	Viton	шлицевой	G 3/4“ внутреннее осевое	19.0
R-1001-0660	IM2ExhIMbT6	66	160	315	850/1,200*	1.00	NBR	шпоночный	G 1/2“ внутреннее радиальное	19.2
R-1A42-0660	IM2ExhIMbT6	66	160	315	850/1,200*	1.00	Viton	шлицевой	G 3/4“ внутреннее осевое	19.2
R-1001-0890	IM2ExhIMbT6	89	140	250	550/900*	1.40	NBR	шпоночный	G 1/2“ внутреннее радиальное	22.0
R-1A42-0890	IM2ExhIMbT6	89	140	250	550/900*	1.40	Viton	шлицевой	G 3/4“ внутреннее осевое	22.0
R-1001-1100	IM2ExhIMbT6	110	140	250	450/750*	1.80	NBR	шпоночный	G 1/2“ внутреннее радиальное	22.2
R-1A42-1100	IM2ExhIMbT6	110	140	250	450/750*	1.80	Viton	шлицевой	G 3/4“ внутреннее осевое	22.2

Возможны технические изменения.
* высокоскоростной тип.
Характеристики указаны при рабочем давлении 140/160 бар.
