Производитель: SPITZNAS

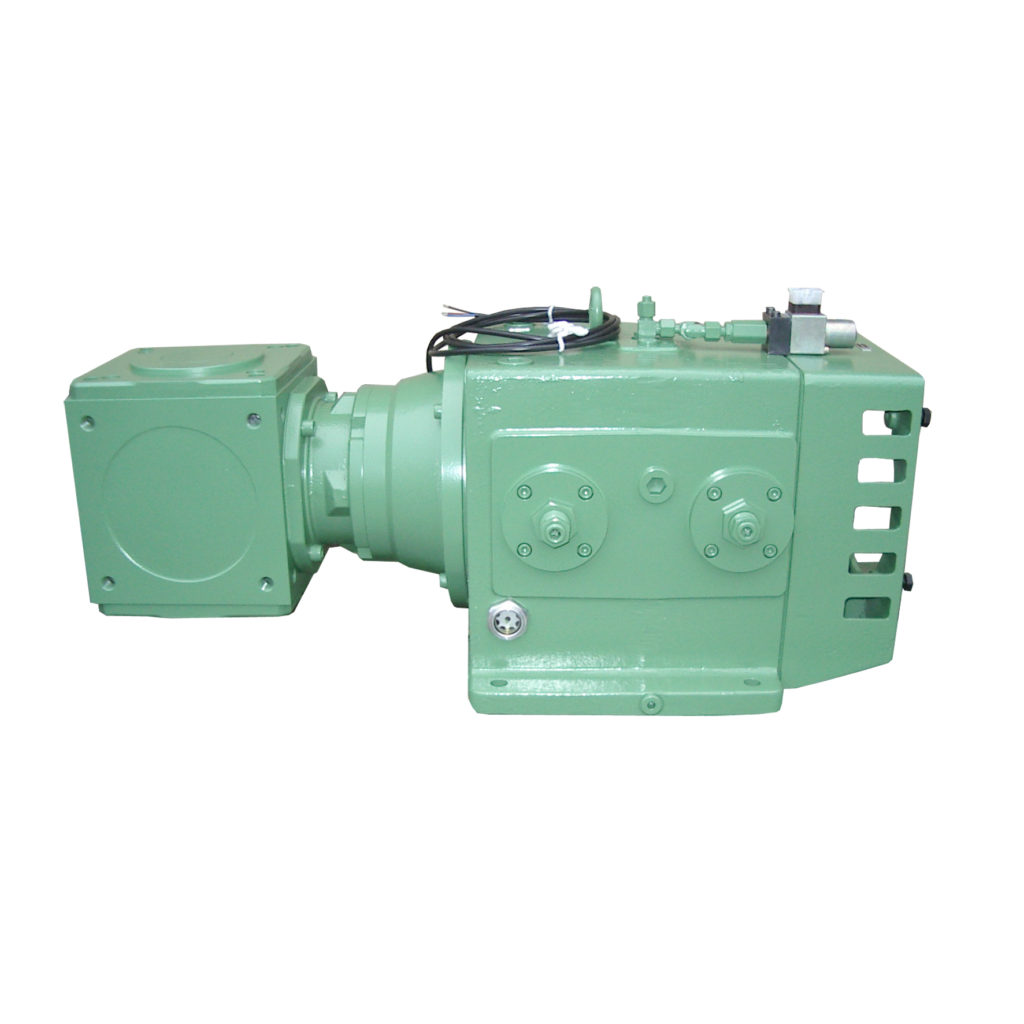

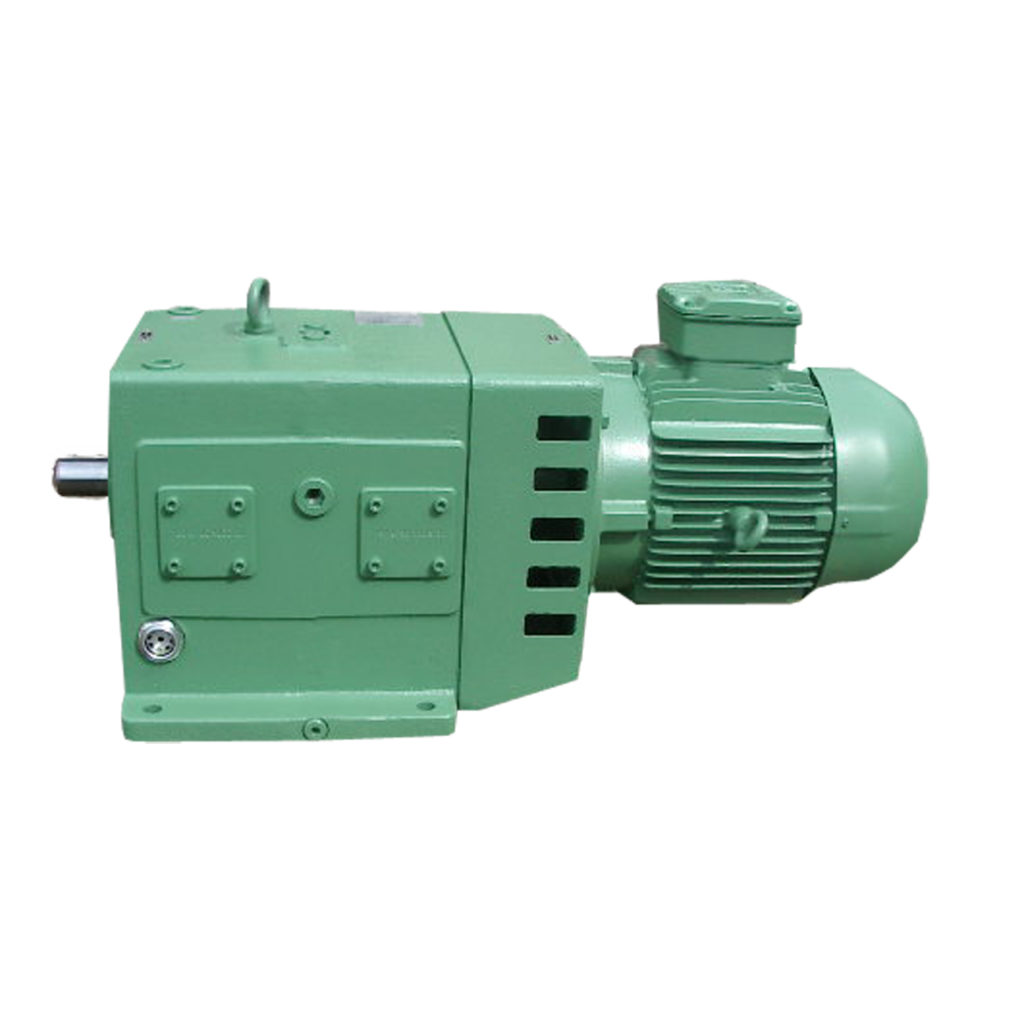

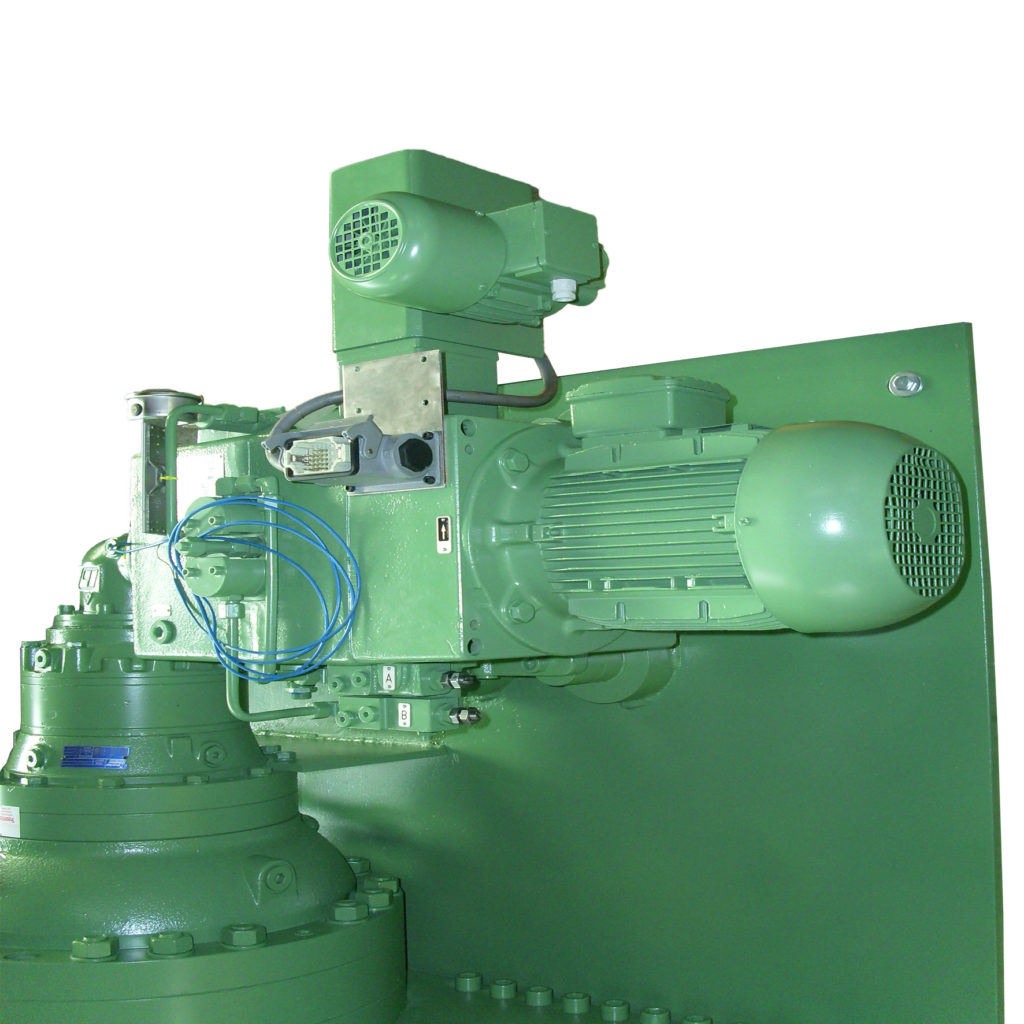

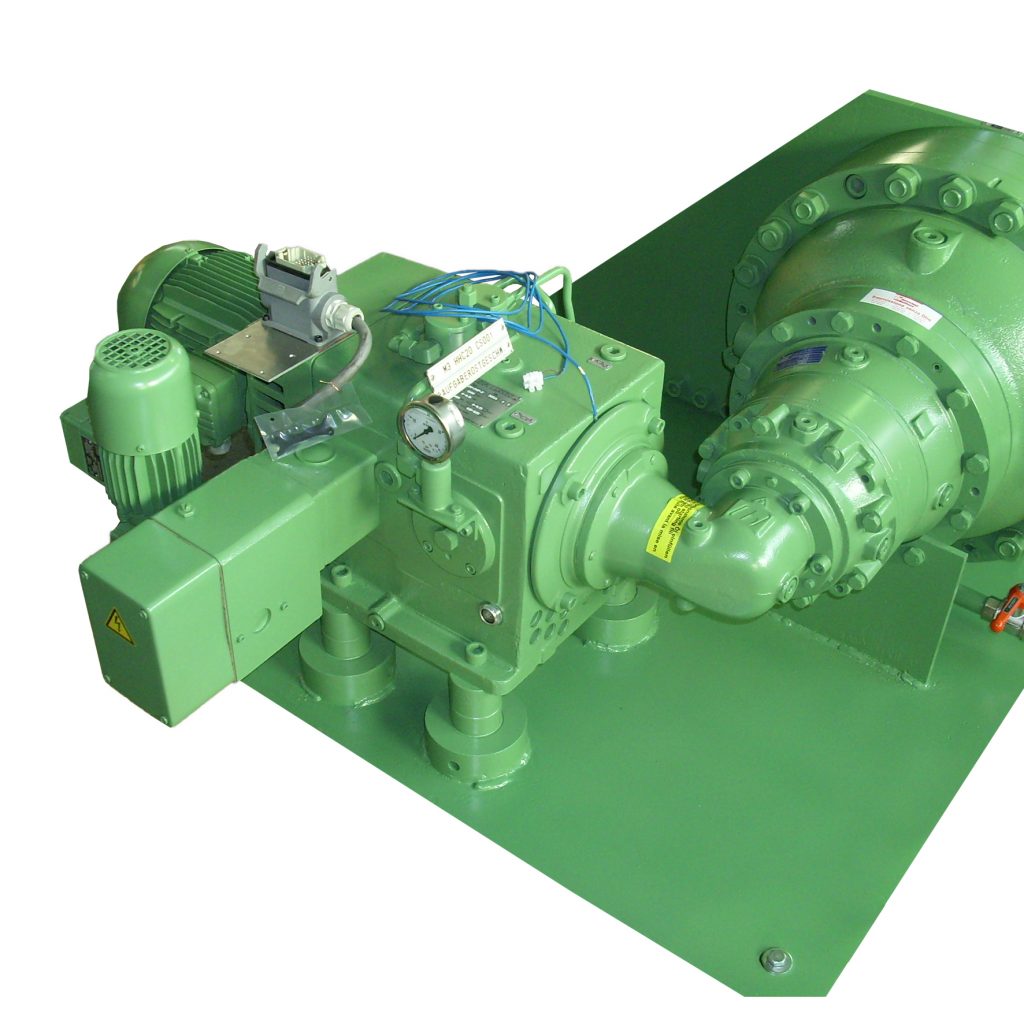

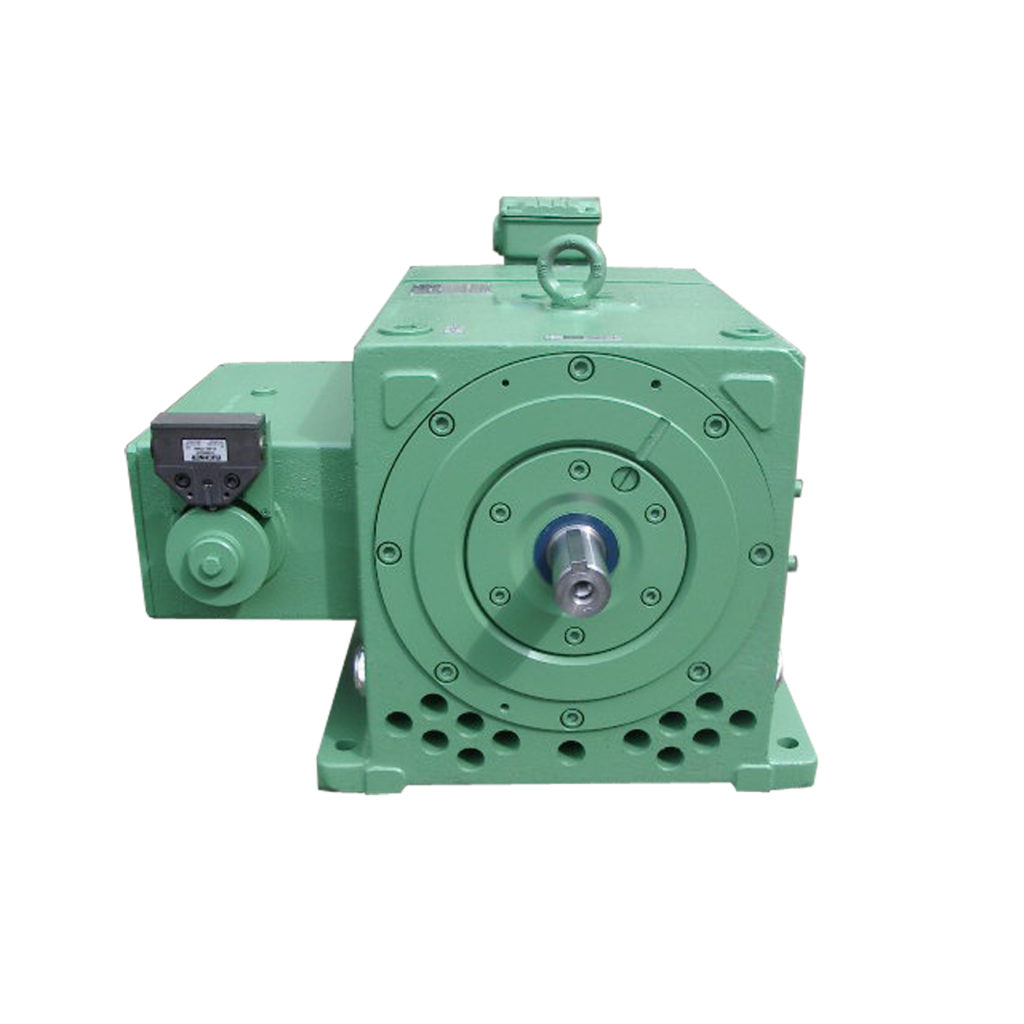

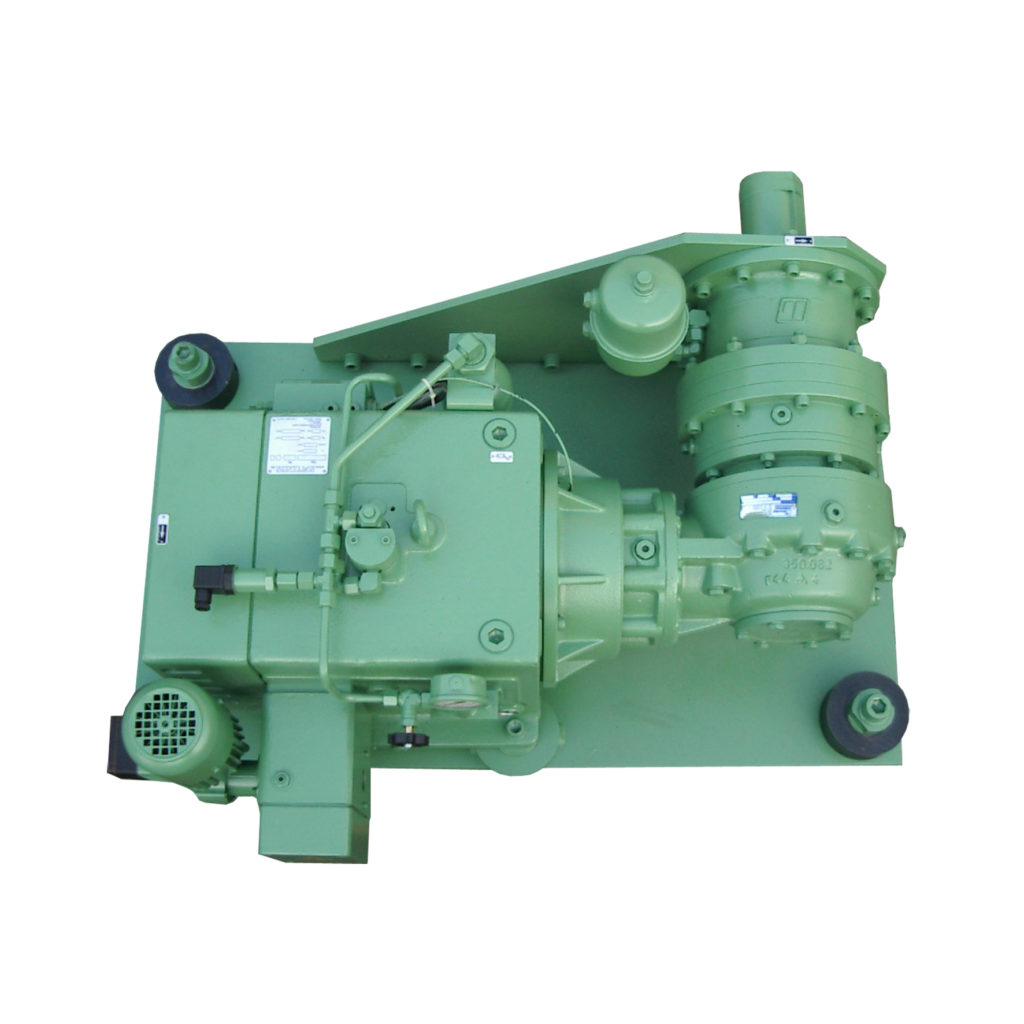

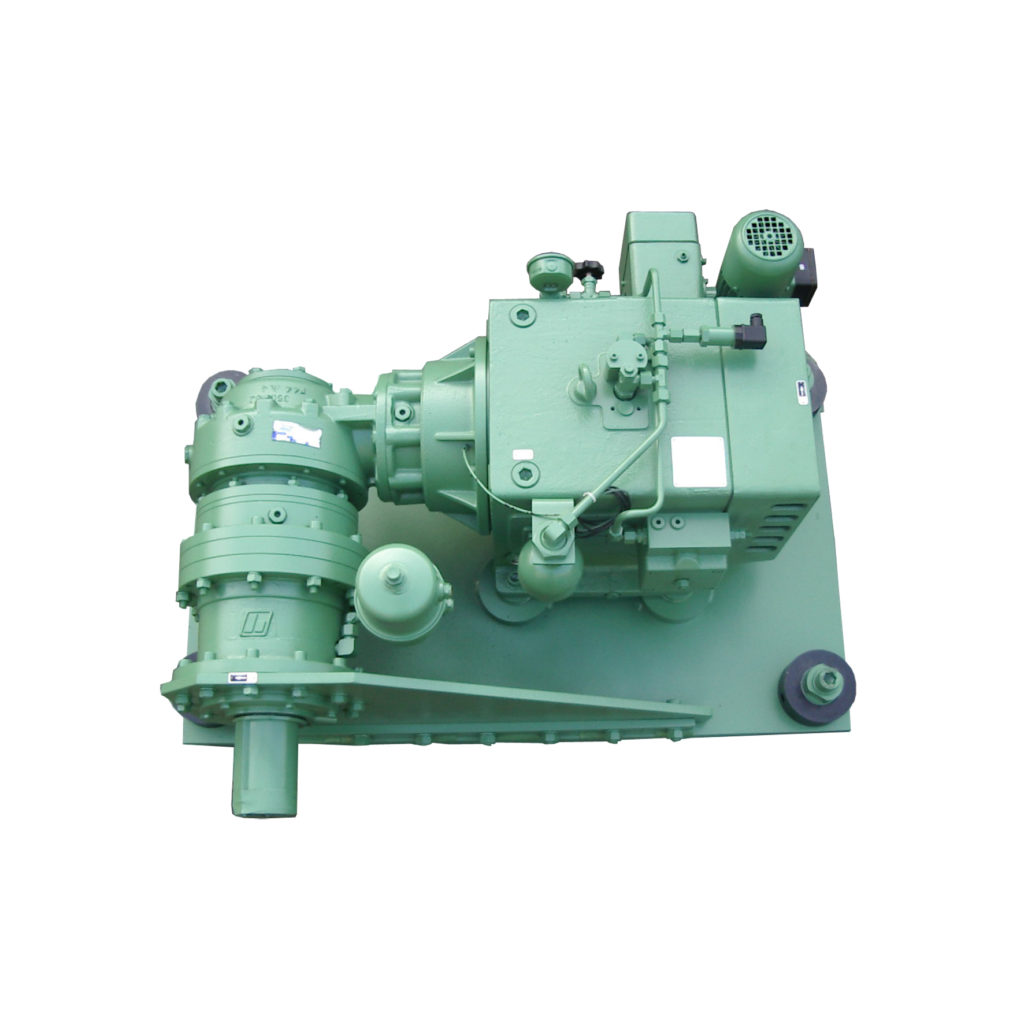

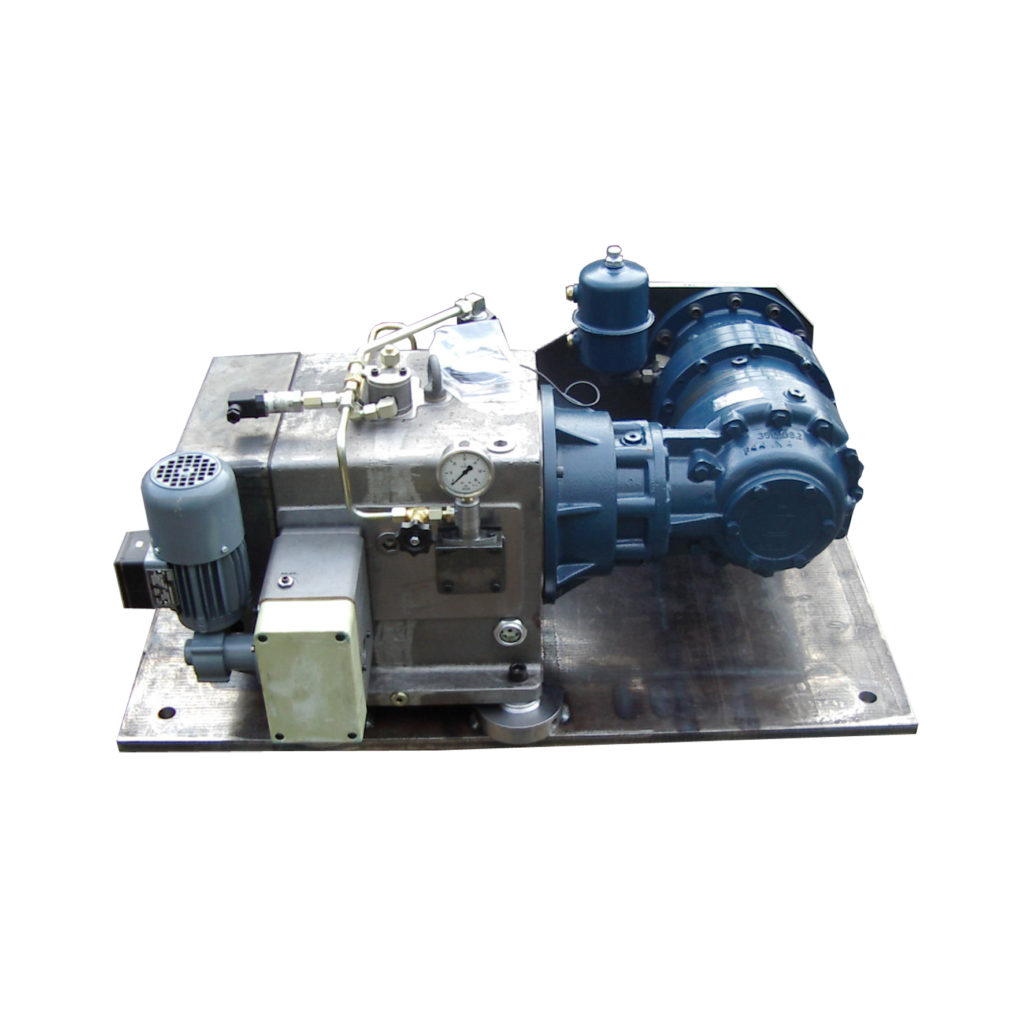

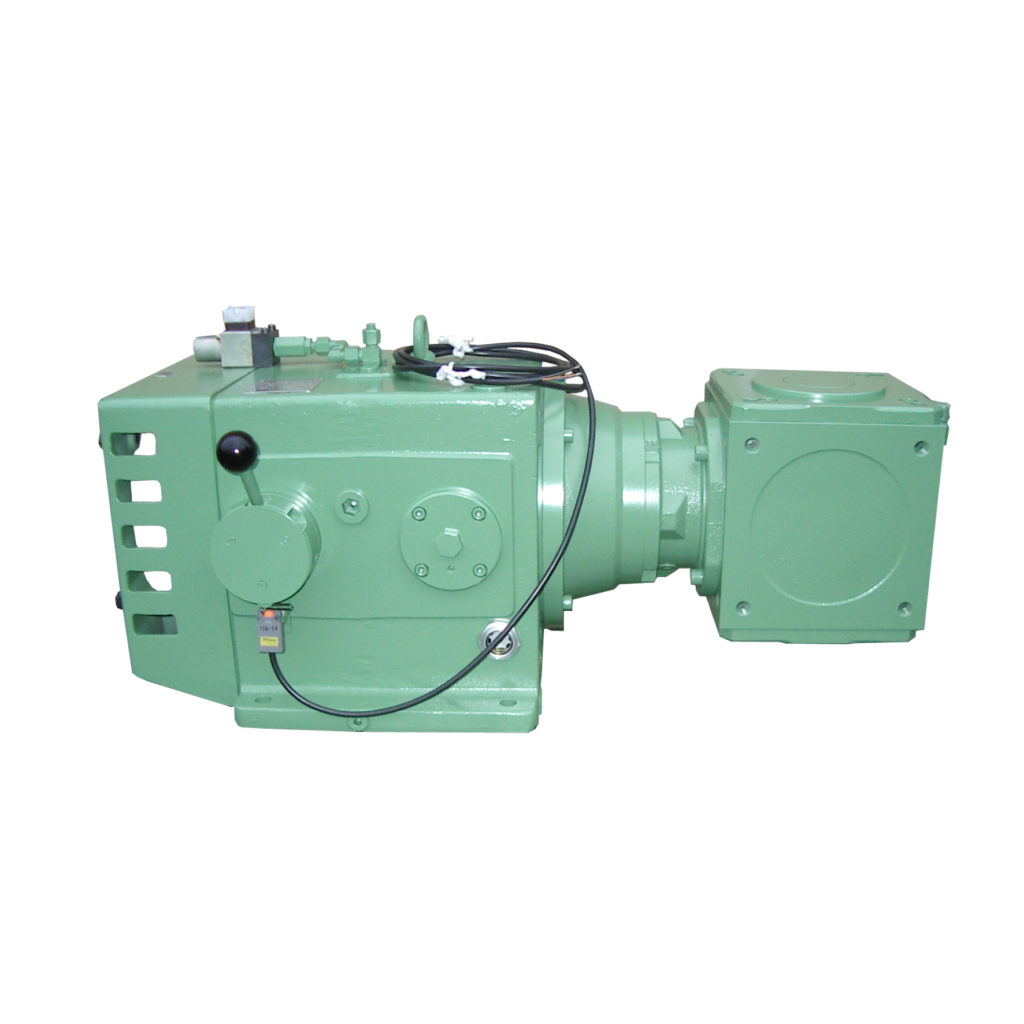

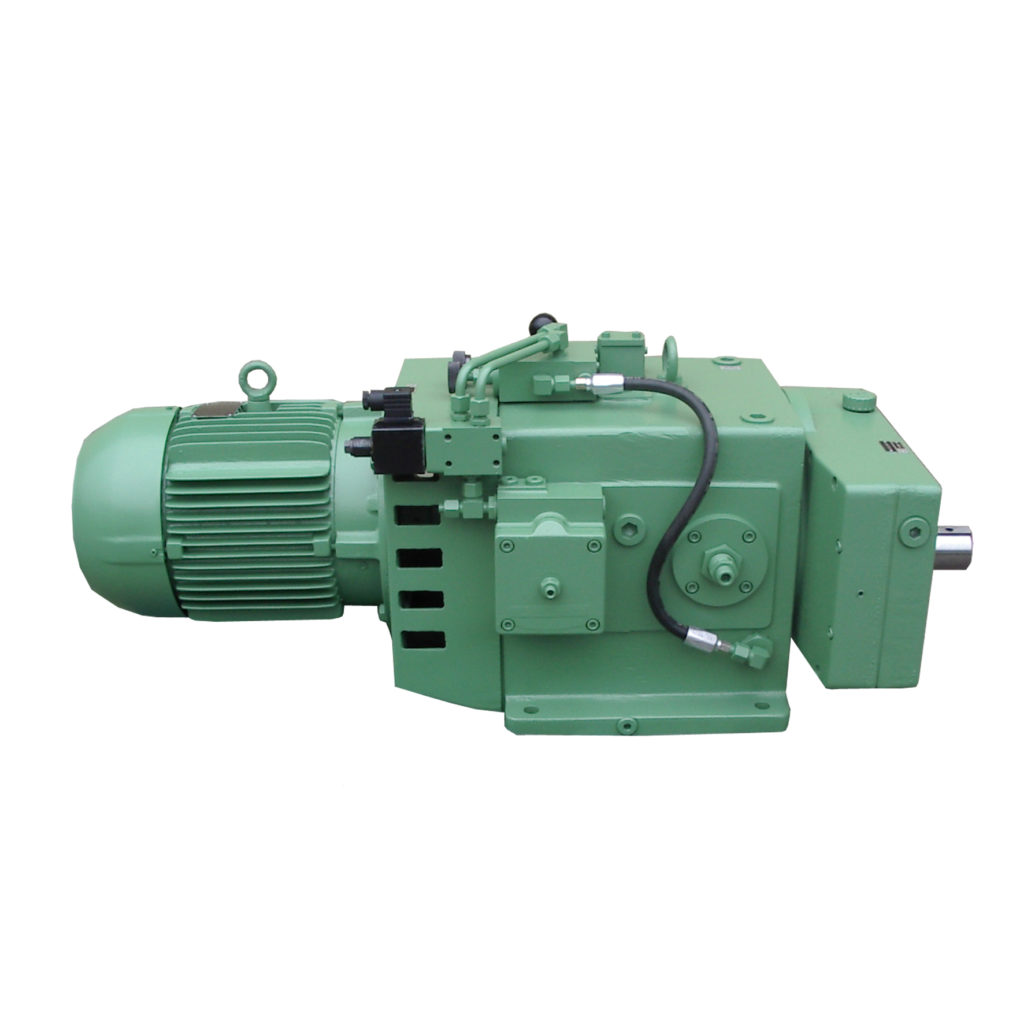

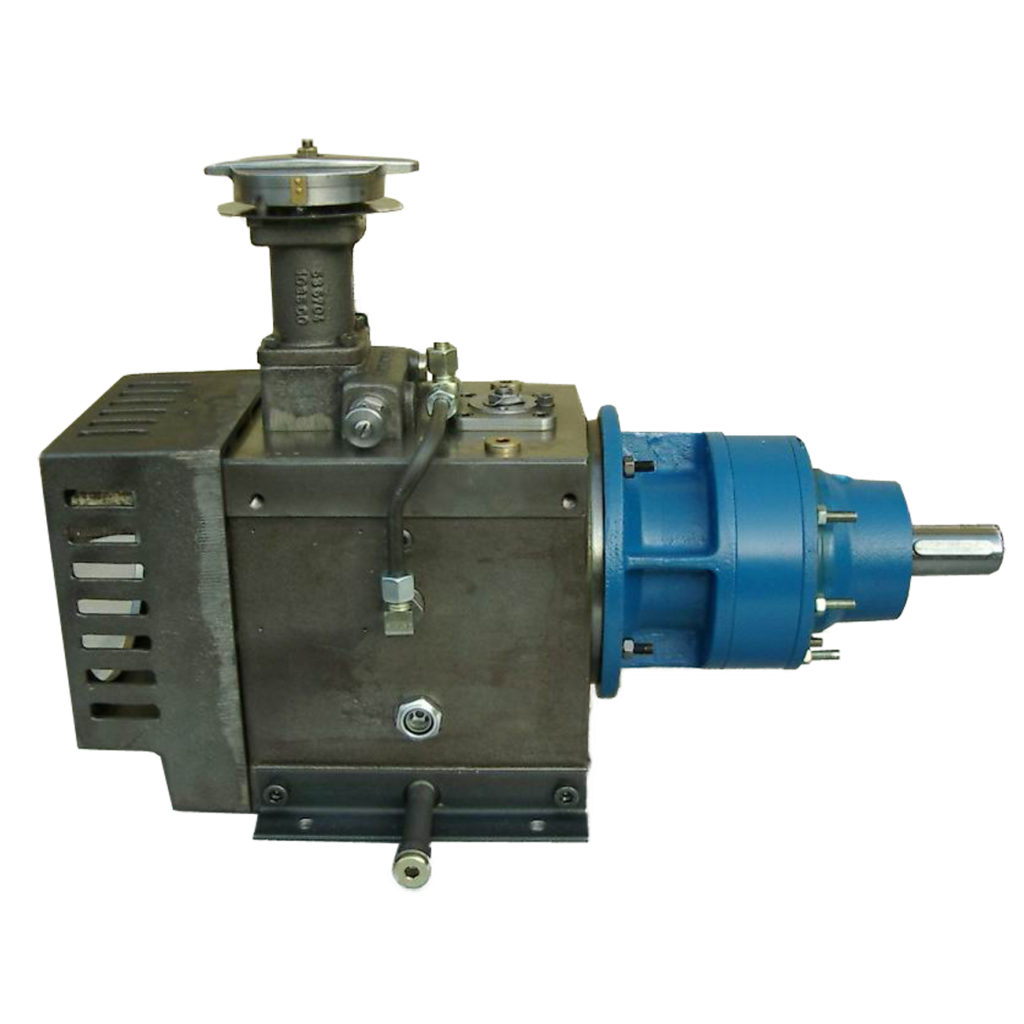

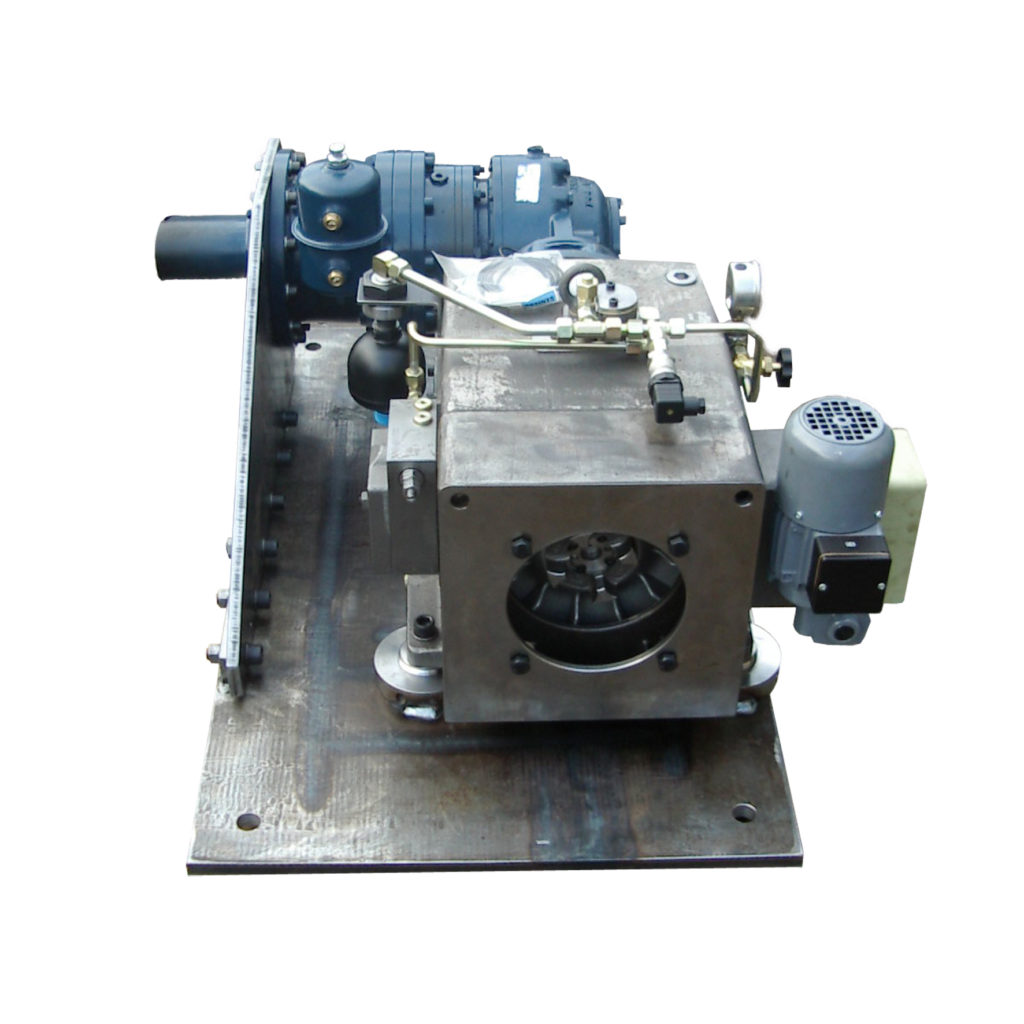

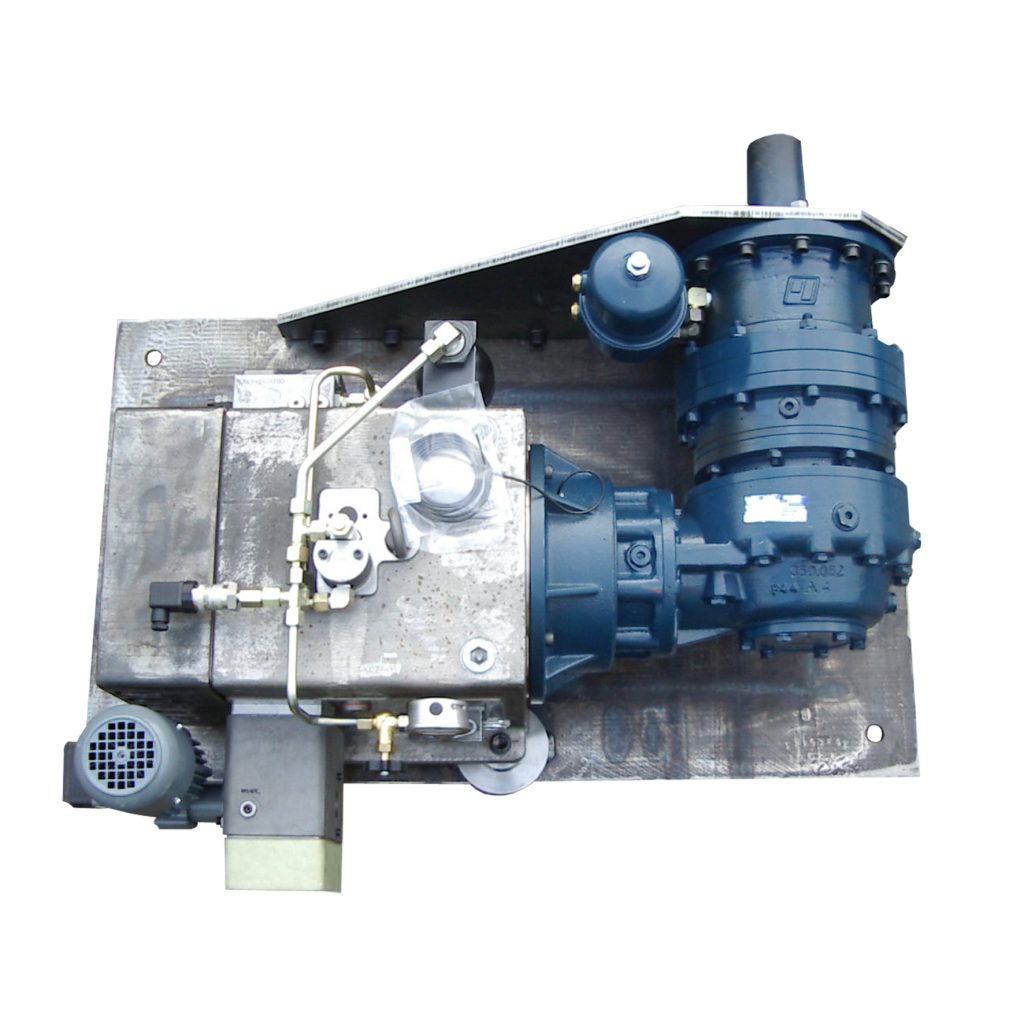

Компактные гидростатические приводы SPITZNAS серии E представляют собой бесступенчатый редуктор с гидравлической передачей мощности. Благодаря специальной конструкции максимальный крутящий момент достигается уже с первого оборота. Специальная конструкция позволяет легко менять направление вращения в любой момент. Встроенный в корпус гидробак с системой охлаждения обеспечивает непрерывную работу. SPITZNAS подберет для вас подходящий компактный привод, объединит насосно-моторный блок с системой управления, адаптированной к вашим условиям эксплуатации.
Компактный гидростатический привод серии E работает в замкнутом гидравлическом контуре. Гидравлическое масло поступает из насоса (сторона высокого давления) в двигатель (сторона всасывания) через напорный маслопровод и канал цапфы. Это вызывает вращение вала двигателя. Масло возвращается в насос через всасывающий трубопровод и второй канал цапфы. Регулирующее устройство контролирует эксцентриситет, что регулирует производительность насоса. Таким образом, обеспечивается плавное регулирование скорости и направления вращения.
При запуске компактного привода лопастной насос находится в центральном положении и не производит расход масла (гидравлический «нулевой» расход), что означает отсутствие вращения. Регулировка максимального эксцентриситета насоса обеспечивает максимальную скорость вращения. Со стороны лопастного двигателя может быть дополнительно установлено другое регулировочное устройство. Это позволяет дополнительно регулировать крутящий момент. Регулировка максимального эксцентриситета двигателя обеспечивает максимальный крутящий момент.

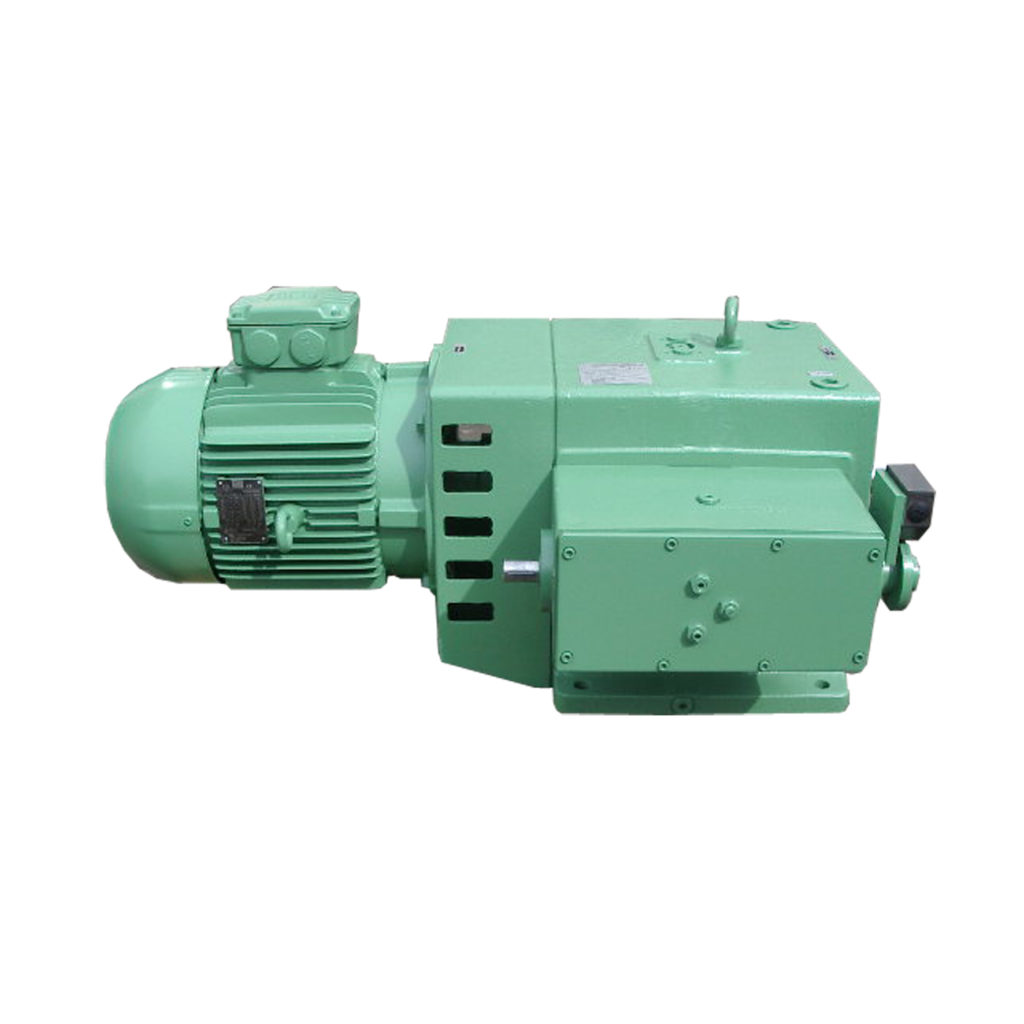

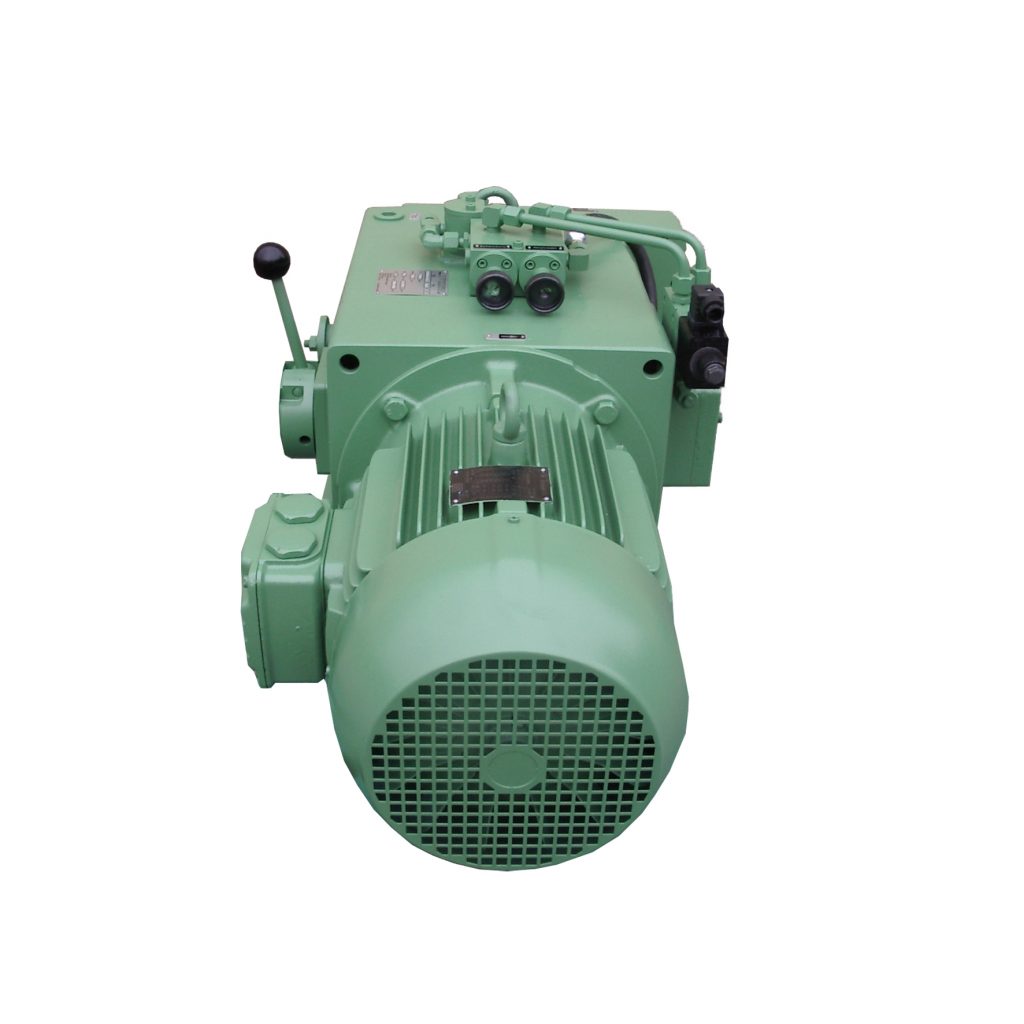

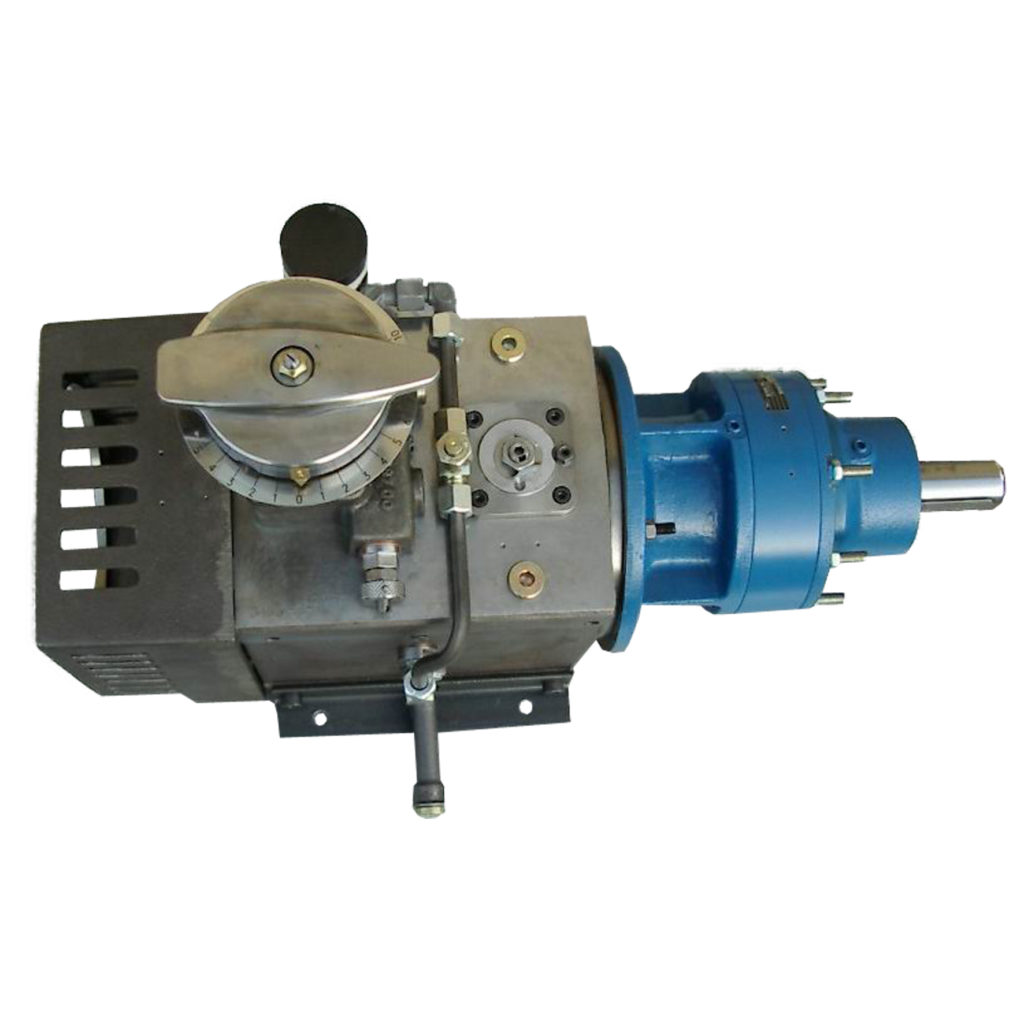

- Доступно ручное или электрическое управление

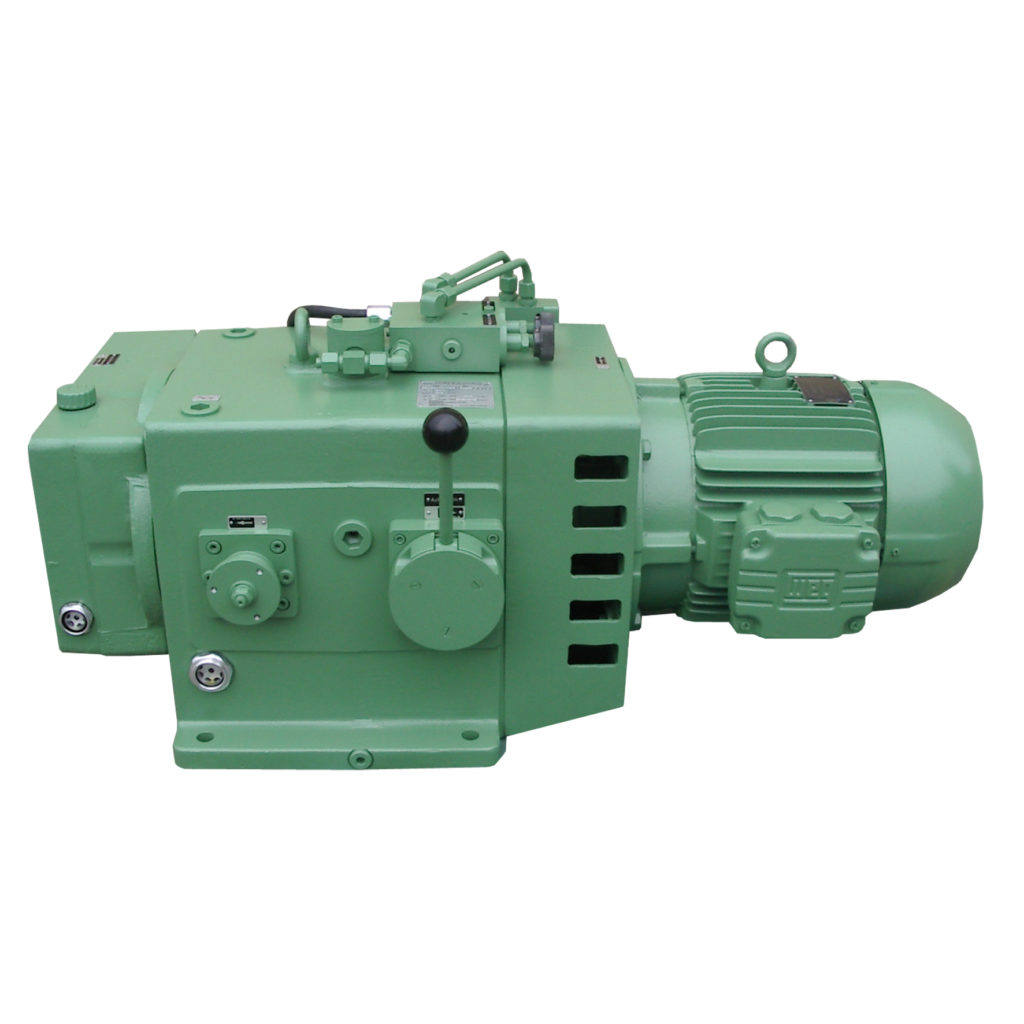

- Электропривод

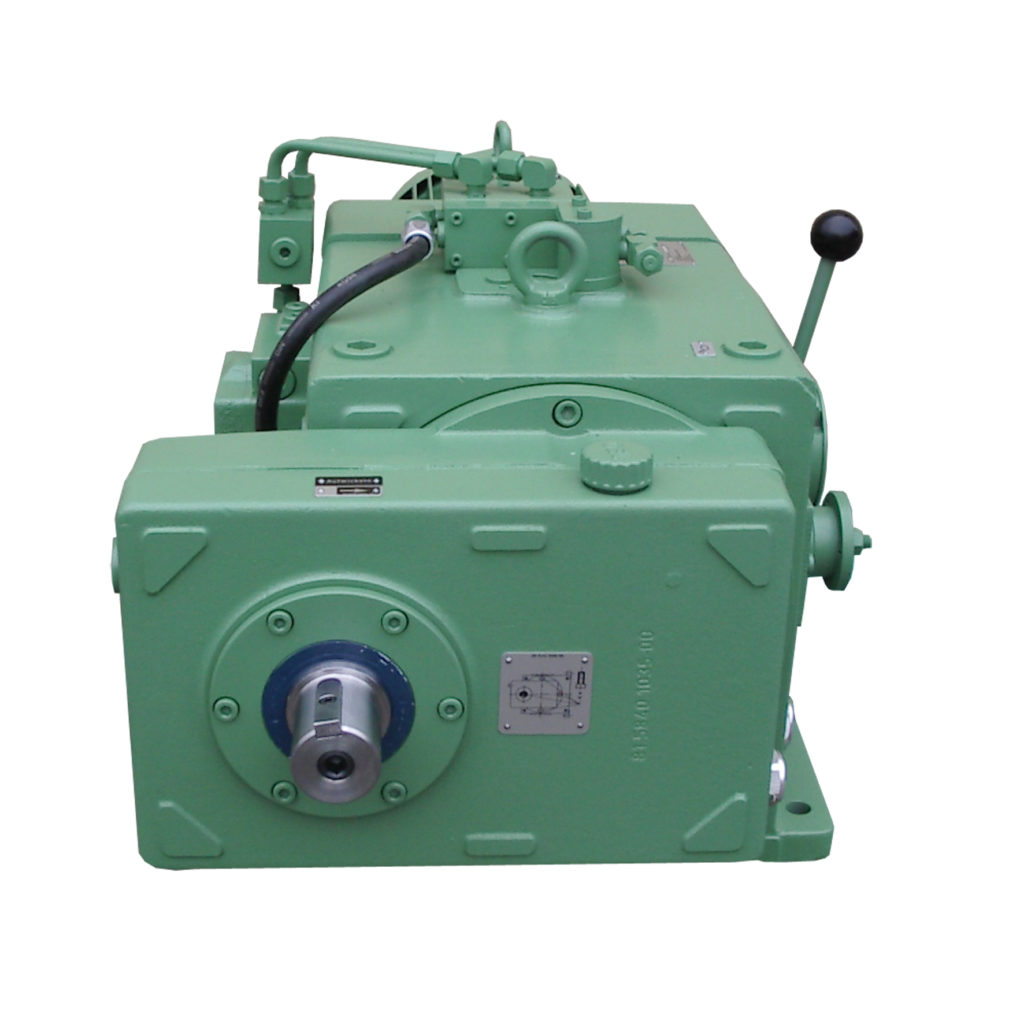

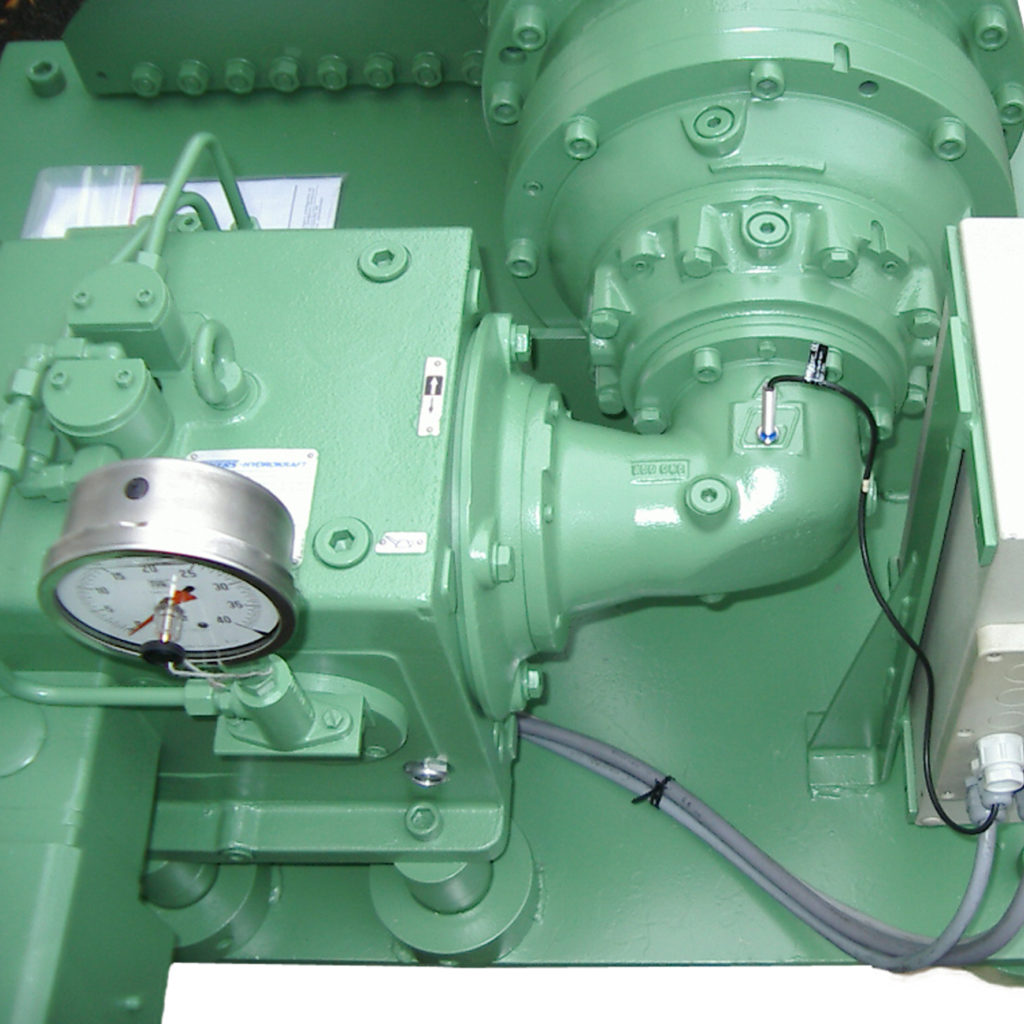

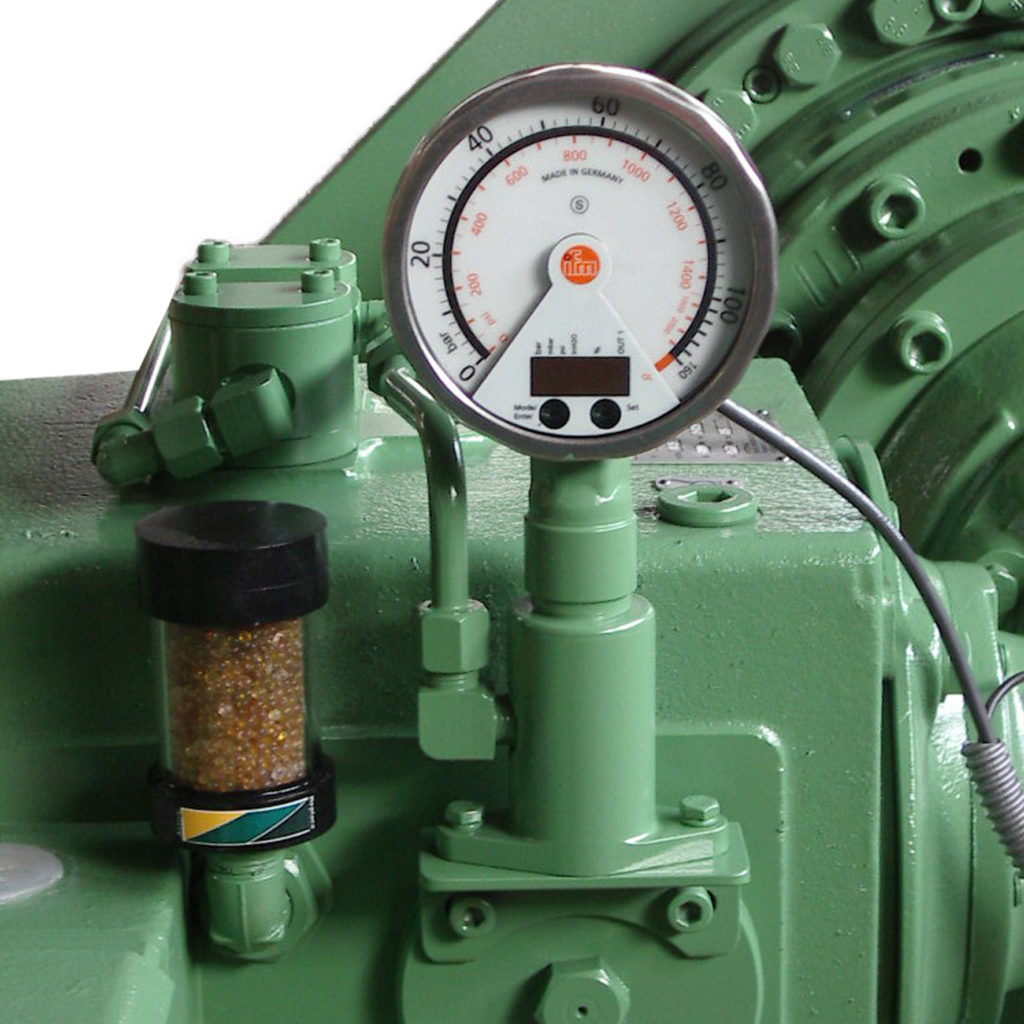

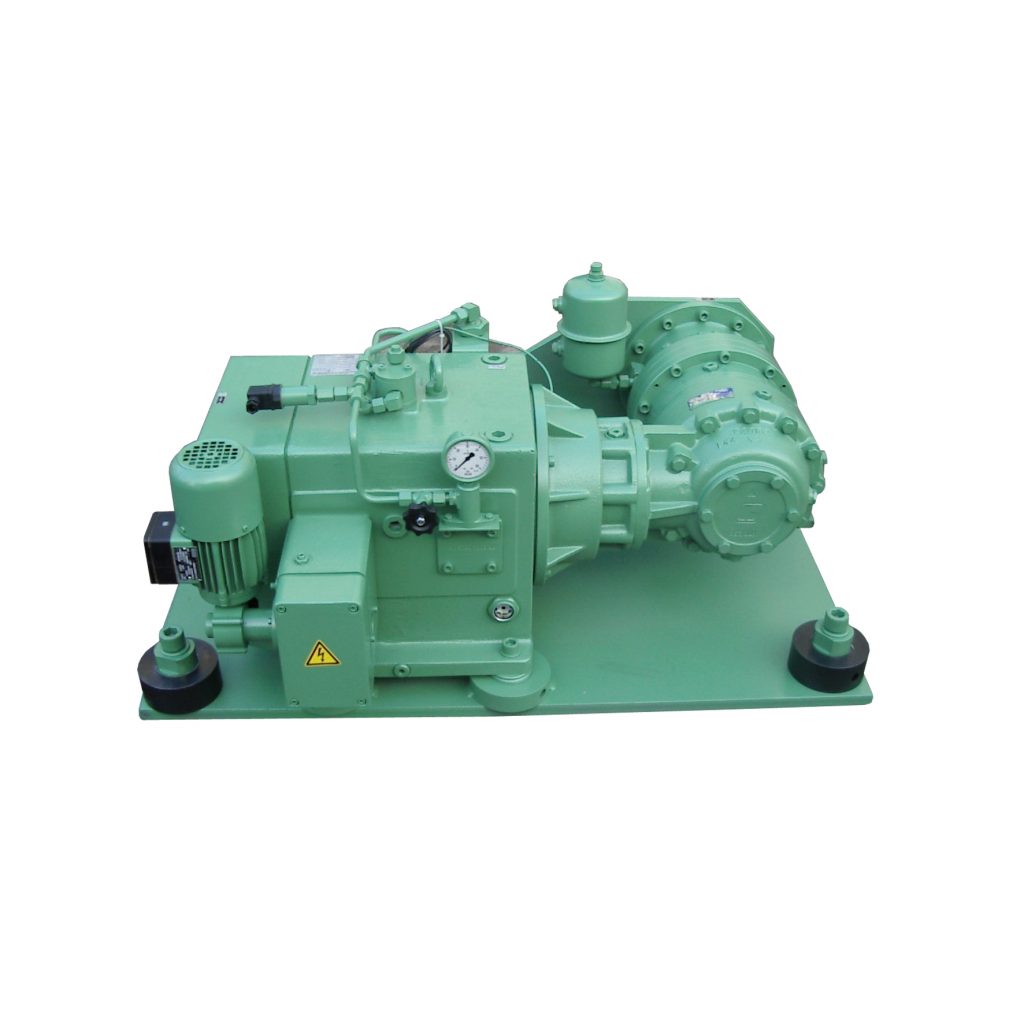

- Манометр (опционально)

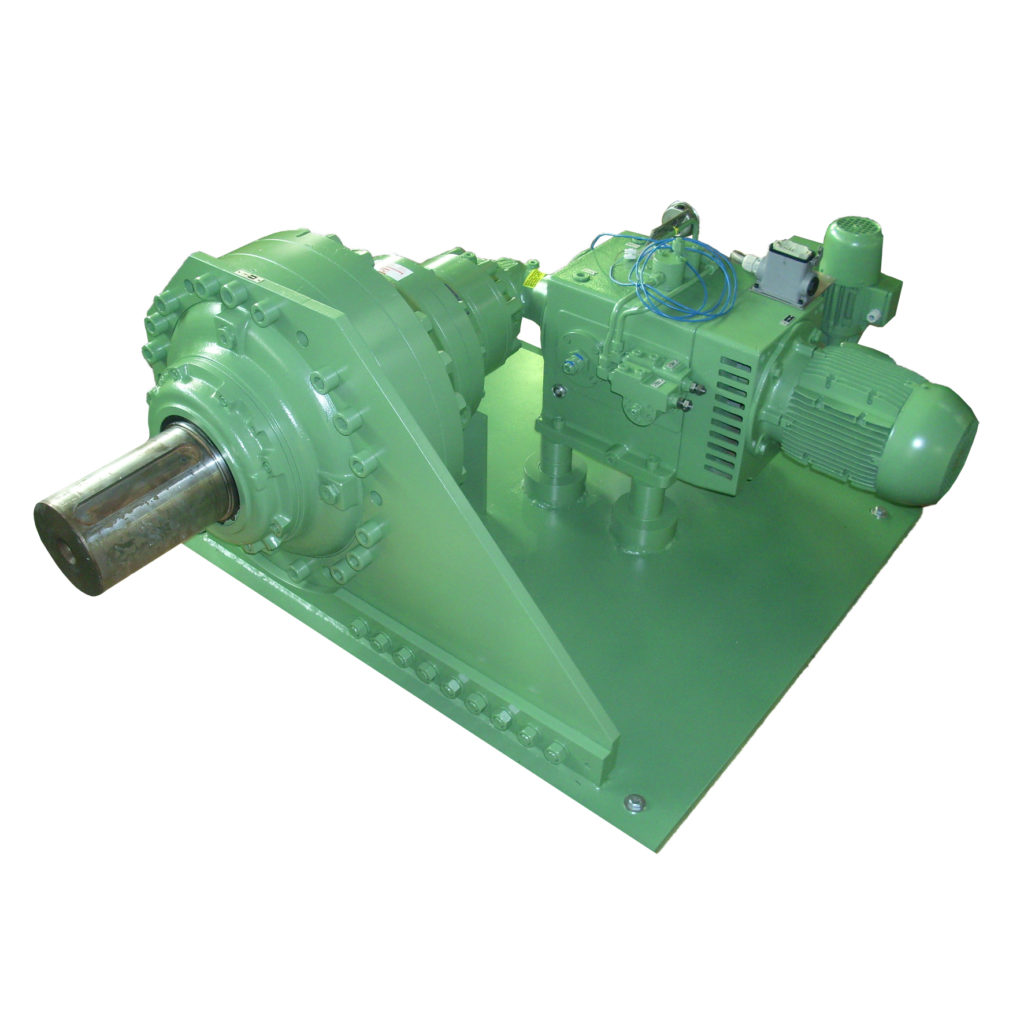

- Специальная монтажная платформа
- Встроенная система воздушного/масляного охлаждения
- Датчик скорости (опционально)

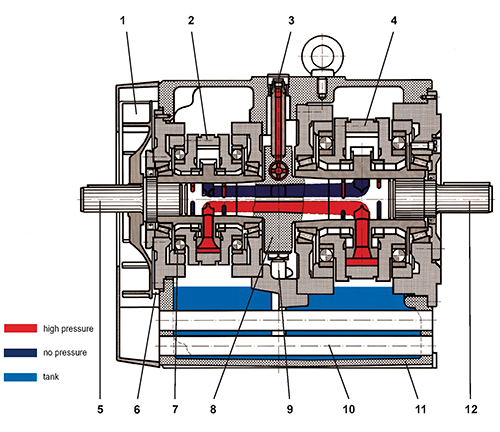

Устройство
Гидростатические приводы серии E состоят из насоса, двигателя и шкворня, расположенных в общем корпусе, который также служит масляным баком. Насос и двигатель представляют собой пластинчатые (лопастные) агрегаты с переменным рабочим объёмом. Для обеспечения оптимальной рабочей температуры предусмотрены охлаждающие трубки и встроенное рабочее колесо.
1. Рабочее колесо;
2. Пластинчатый насос;
3. Напорный трубопровод;
4. Пластинчатый двигатель;
5. Входной вал (насос);
6. Фланец;
7. Подшипник;
8. Шкворень;
9. Масловсасывающая трубка;
10. Трубка охлаждения;
11. Корпус;
12. Выходной вал (двигатель).
Технические характеристики
ВХОД
Общедопустимое направление вращения — по часовой стрелке, при этом линия обзора направлена только на входной вал. Для обратного вращения обратитесь за подробной информацией.
| ТИП | Максимальная мощность | Входная частота вращения при 50 Гц | Входная частота вращения при 60 Гц |
| кВт | об/мин | об/мин | |
| E 18 | 2.2 | 1,500 | 1,800 |
| 2 E 18 | 2.2 | 1,500 | 1,800 |
| E 22 | 4.0 | 1,500 | 1,800 |
| E 40 | 5.5 | 1,500 | 1,800 |
| E 75 | 11.0 | 1,500 | 1,800 |
| E 100 | 15.0 | 1,500 | 1,800 |
| E 160 | 22.0 | 1,500 | 1,800 |
Возможны технические изменения.
ВЫХОД

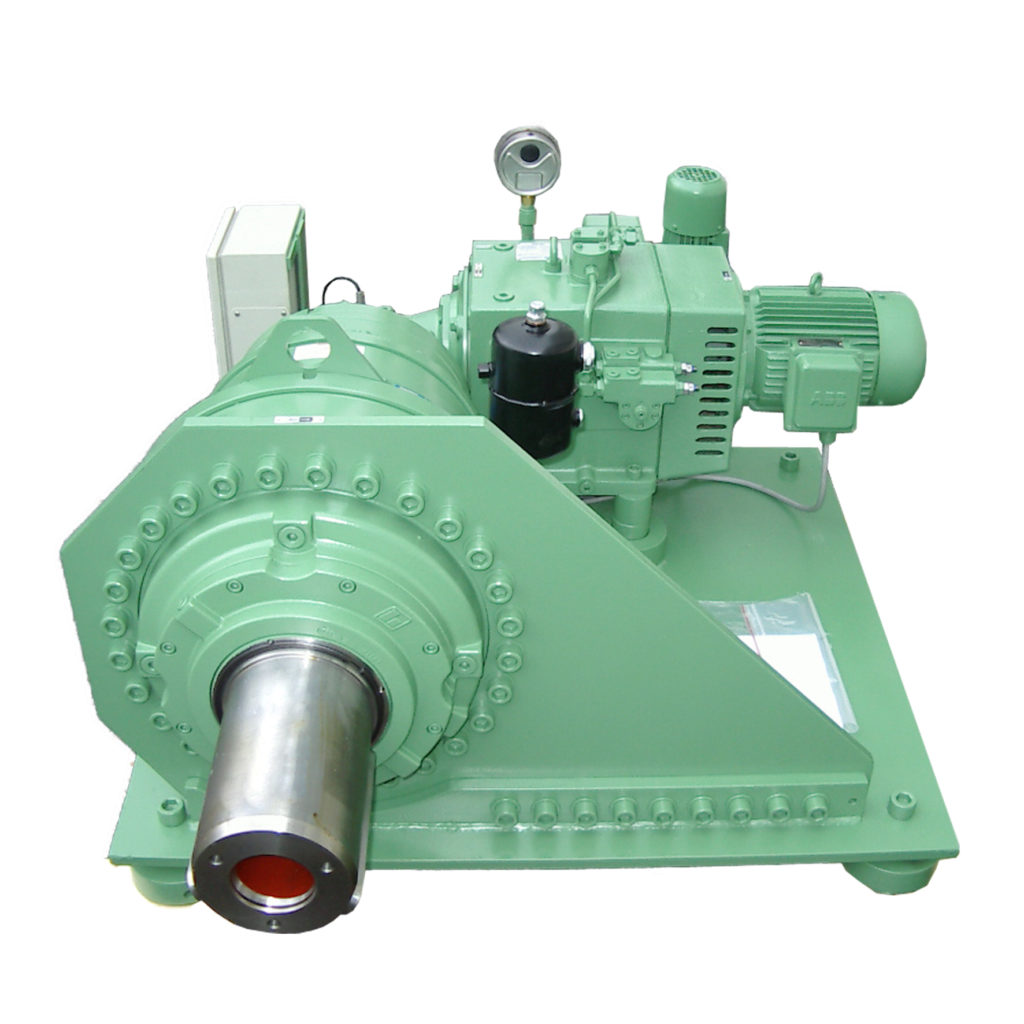

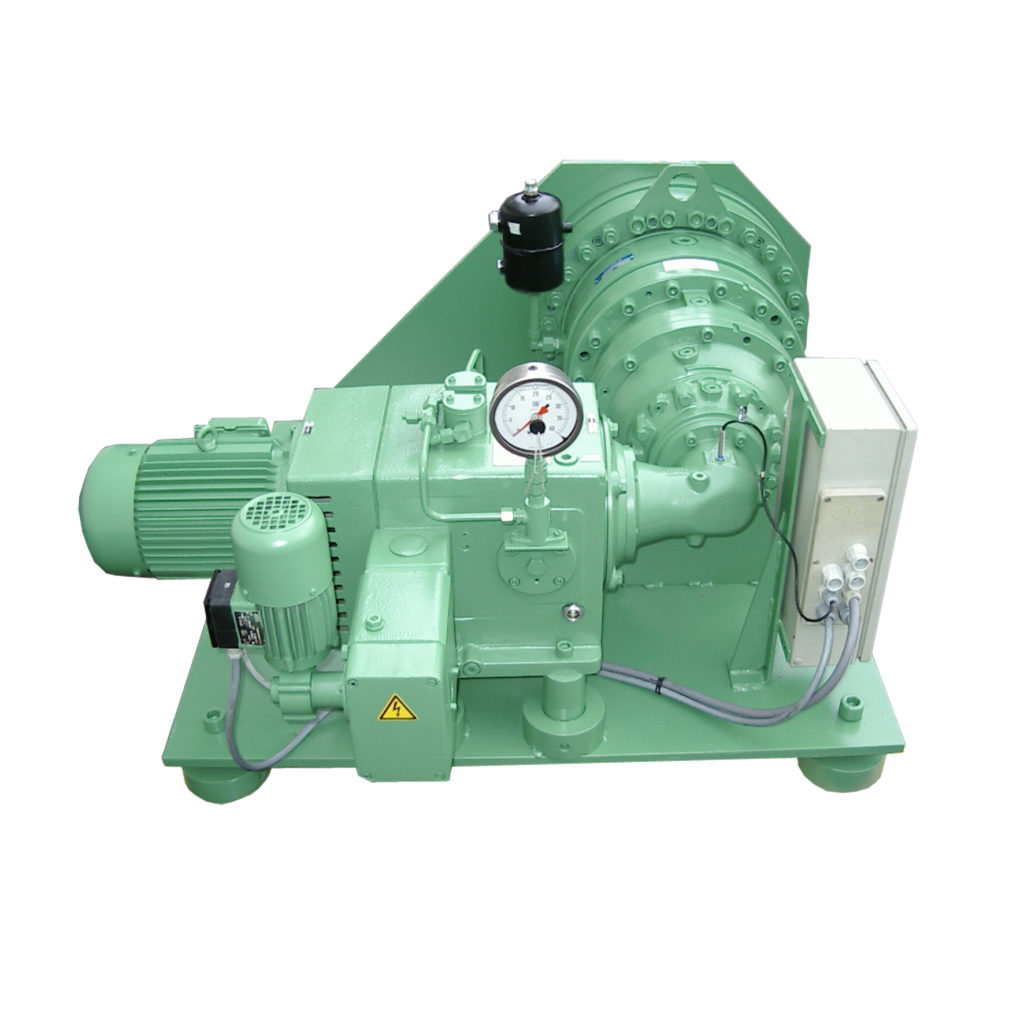

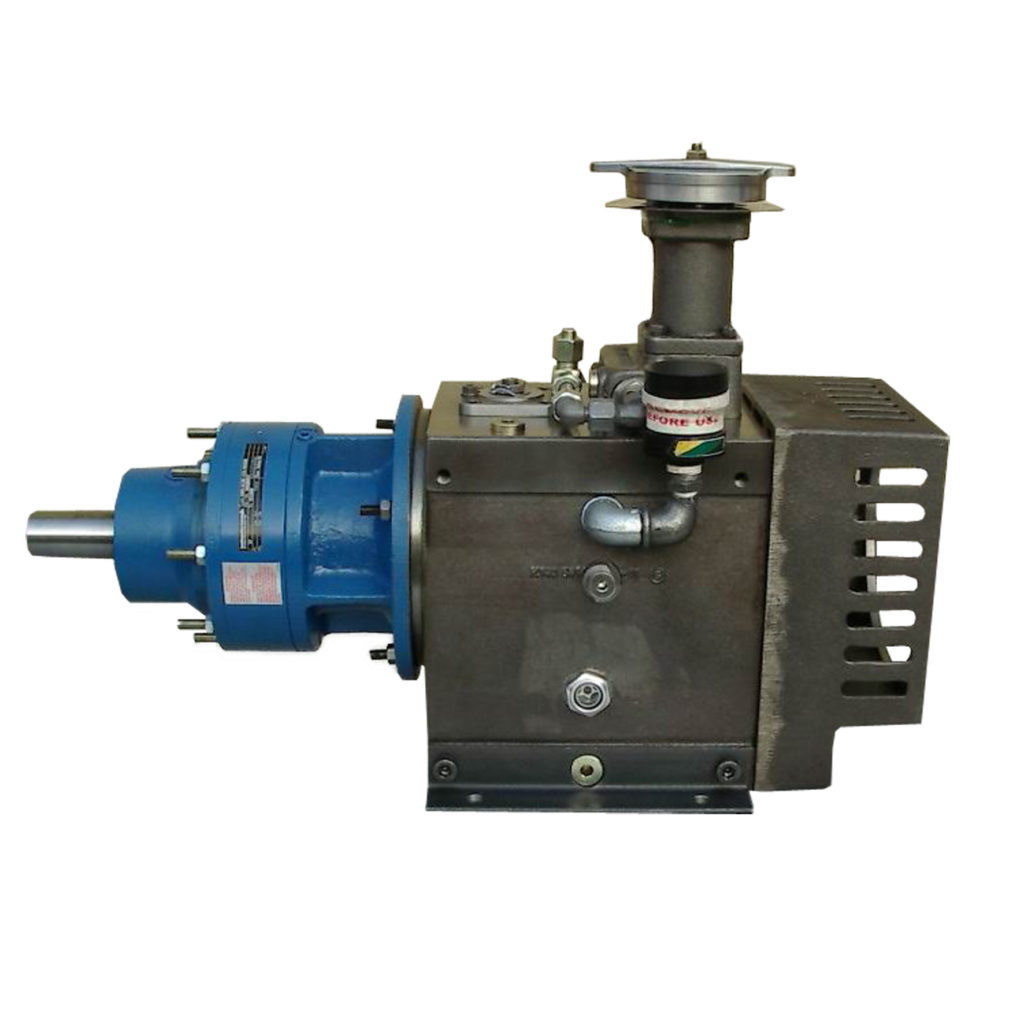

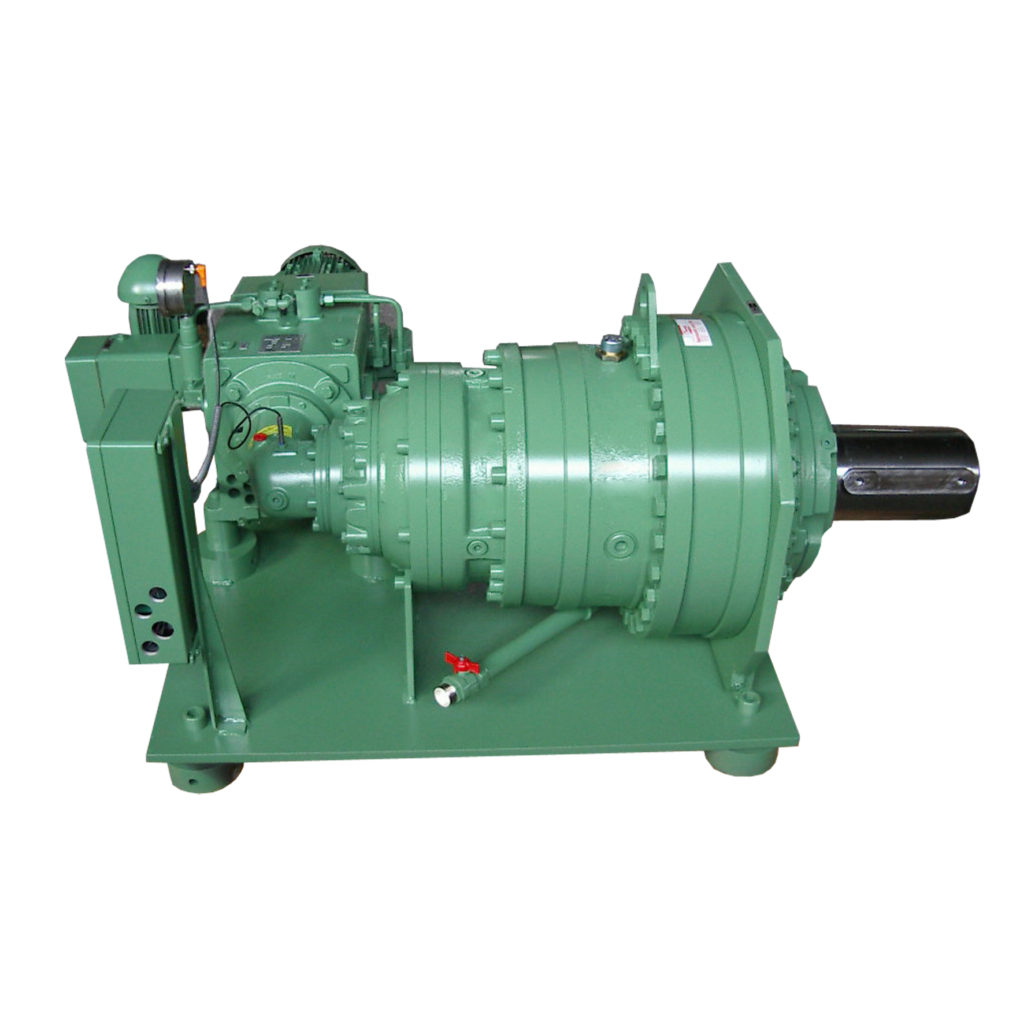

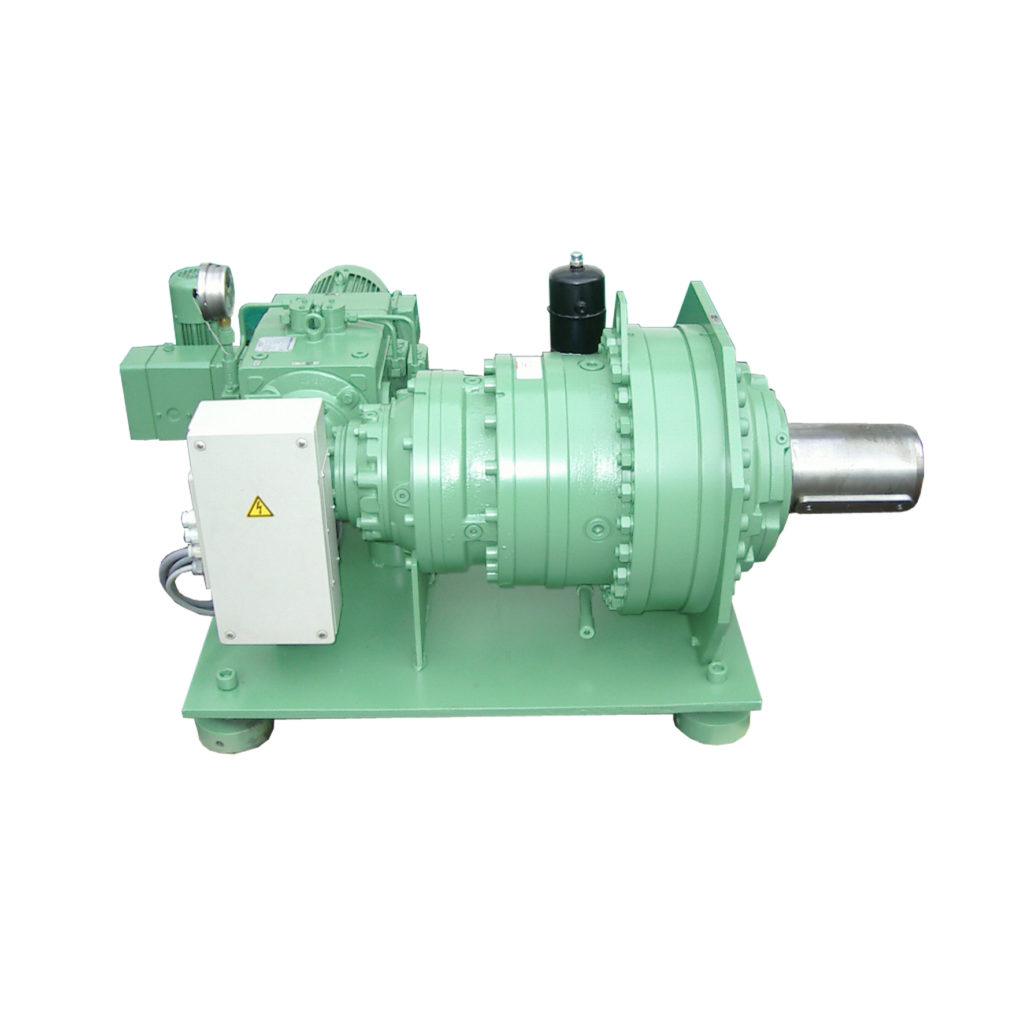

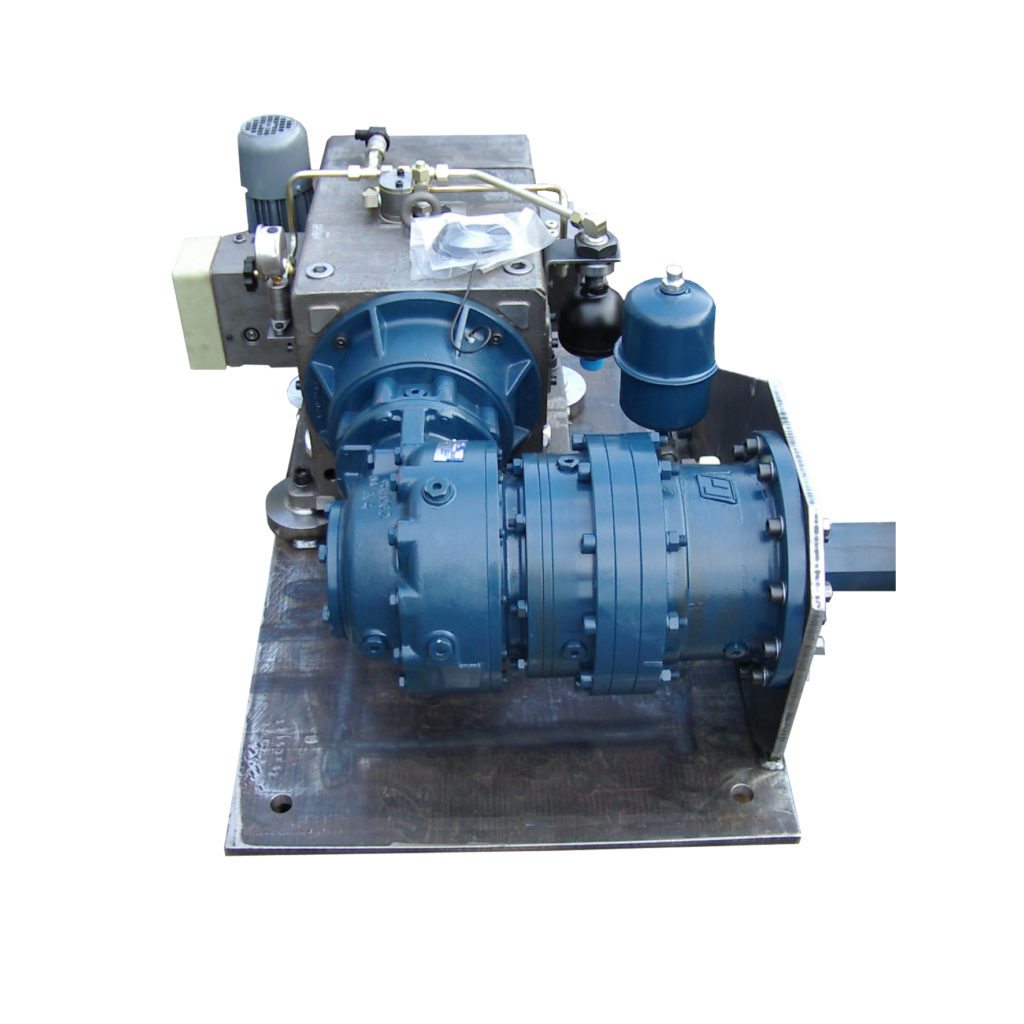

В сочетании с различными планетарными передачами компактный привод может быть модифицирован для достижения специальных характеристик.
| ТИП | Диапазон скоростей | Коэф. нагрузки | Выходная мощность | Крутящий момент | Пусковой момент | |||
| Регулируемый двигатель | Постоянный двигатель | |||||||
| об/мин | об/мин | кВт | об/мин | Нм | об/мин | Нм | ||
| E 18 | от 0 до 2,000 | от 0 до 1,320 | ED 100%
ED 60% |
1.80
2.40 |
от 1,000 до 2,000
от 1,300 до 2,000 |
18
18 |
от 0 до 1,000
от 0 до 1,320 |
24 |
| 2 E 18 | от 0 до 2,000 | от 0 до 1,320 | ED 100%
ED 60% |
1.80
2.40 |
от 1,000 до 2,000
от 1,300 до 2,000 |
18
18 |
от 0 до 1,000
от 0 до 1,320 |
24 |
| E 22 | от 0 до 1,800 | от 0 до 630 | ED 100%
ED 60% |
3.00
3.70 |
от 630 до 1,800
от 630 до 1,800 |
45
57 |
от 0 до 630
от 0 до 630 |
65 |
| E 40 | от 0 до 1,700 | от 0 до 600 | ED 100%
ED 60% |
4.00
5.20 |
от 460 до 1,700
от 600 до 1,700 |
85
85 |
от 0 до 460
от 0 до 600 |
100 |
| E 75 | от 0 до 1,500 | от 0 до 475 | ED 100%
ED 60% |
7.50
10.20 |
от 335 до 1,500
от 475 до 1,500 |
210
210 |
от 0 до 355
от 0 до 475 |
260 |
| E 100 | от 0 до 1,180 | от 0 до 335 | ED 100%
ED 60% |
10.20
14.70 |
от 236 до 1,180
от 335 до 1,180 |
425
425 |
от 0 до 236
от 0 до 335 |
710 |
| E 160 | от 0 до 1,180 | от 0 до 335 | ED 100%
ED 60% |
16.00
20.60 |
от 260 до 1,180
от 335 до 1,180 |
600
600 |
от 0 до 260
от 0 до 335 |
710 |
Возможны технические изменения.
Объем масла (стандартное масло HLP 68)
Система гидронасоса и гидромотора использует один гидравлический контур.
При отсутствии масляного фильтра не используйте гидравлическое масло с моющими присадками.
Диапазон температур окружающей среды: от -20°C до +40°C.
Диапазон температур масляной жидкости: от -20°C до +90°C.
| E 18 | E 22 | E 40 | E 75 | E 100 | E 160 |
| 1.7 л | 3.5 л | 5.5 л | 9.0 л | 16.0 л | 16.0 л |

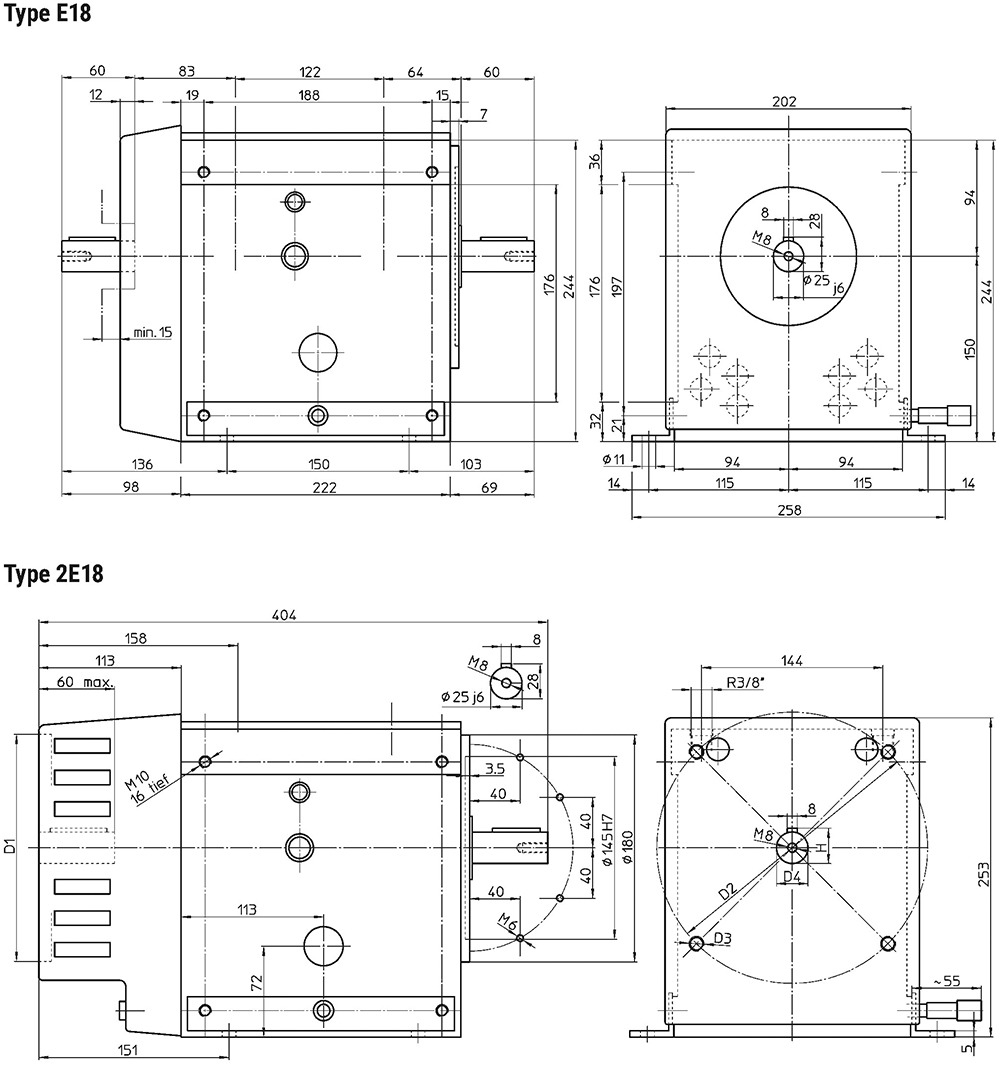

Размеры
СЕРИЯ Е 18
| ТИП | Трехфазный двигатель | D1H7 | D2 | D3 | D4H7 | H | Масса E 18 / 2E 18 |
| Тип А согласно DIN 42677 | мм | мм | мм | мм | мм | кг | |
| (2) E 18 | B5 — 90S x 1.1 x 1,500 | 130 | 165 | M10 | 24 | 27.3 | 45.0 / 52.0 |
| (2) E 18 | B5 — 90L x 1.5 x 1,500 | 130 | 165 | M10 | 24 | 27.3 | 45.0 / 52.0 |
| (2) E 18 | B5 — 100L x 2.2 x 1,500 | 180 | 215 | M12 | 28 | 31.3 | 45.0 / 52.0 |
Возможны технические изменения.

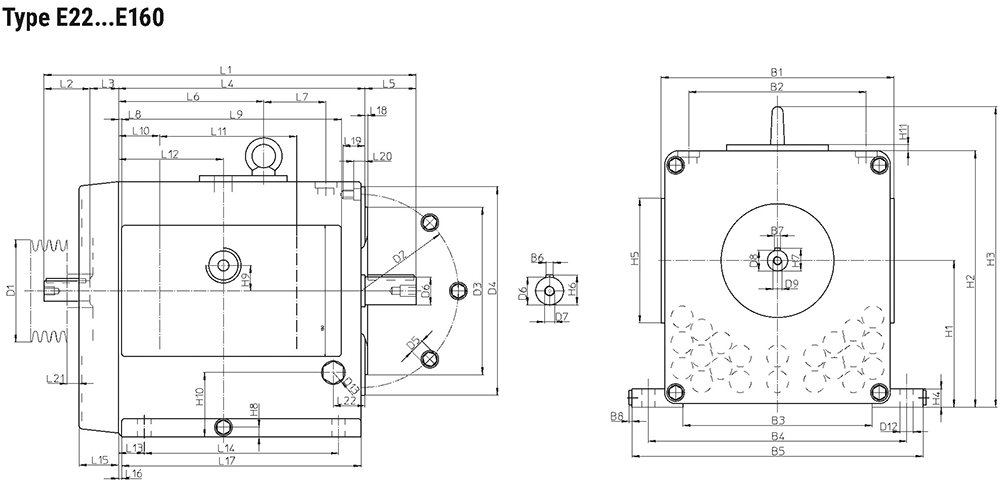

СЕРИЯ Е 22 … Е 160
| ТИП | B1 | B2 | B3 | B4 | B5 | B6 | B7 | B8 | H1 | H2 | H3 | H4 | H5 | H6 | H7 | H8 | H9 | H10 | H11 |
| мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | |
| E 22 | 264 | 190 | 195 | 290 | 325 | 8 | 8 | 3 | 180 | 310 | 365 | 22 | 150 | 31 | 28 | 15 | 30 | 92 | 8 |
| E 40 | 320 | 244 | 260 | 355 | 400 | 10 | 8 | 4 | 200 | 350 | 410 | 25 | 170 | 41 | 31 | 13 | 35 | 88 | 8 |
| E 75 | 380 | 290 | 300 | 425 | 465 | 12 | 10 | 5 | 250 | 425 | 495 | 32 | 200 | 45 | 41 | 16 | 42 | 125 | 8 |
| E 100 | 430 | 330 | 350 | 475 | 525 | 16 | 12 | 5 | 315 | 530 | 610 | 34 | 220 | 59 | 45 | 18 | 54 | 157 | 8 |
| E 160 | 430 | 330 | 350 | 475 | 525 | 16 | 12 | 5 | 315 | 530 | 610 | 34 | 220 | 59 | 45 | 18 | 54 | 157 | 8 |
| ТИП | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | L10 | L11 | L12 | L13 | L14 | L15 | L16 | L17 | L18 | L19 | L20 | L21мин. | L22 |
| мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | |
| E 22 | 460 | 60 | 37 | 303 | 60 | 170 | 78 | 3 | 265 | 45 | 163 | 116 | 41 | 205 | 48 | 3 | 295 | 4 | 14 | 0 | 16 | 40 |
| E 40 | 508 | 63 | 39 | 336 | 70 | 198 | 85 | 4 | 300 | 56 | 187 | 143 | 35 | 265 | 54 | 4 | 327 | 4 | 30 | 15 | 16 | 43 |
| E 75 | 607 | 70 | 46 | 409 | 82 | 241 | 106 | 4 | 350 | 72 | 227 | 176 | 38 | 335 | 70 | 4 | 398 | 5 | 32 | 12 | 16 | 40 |
| E 100 | 754 | 85 | 53 | 506 | 110 | 285 | 145 | 22 | 416 | 92 | 276 | 220 | 53 | 400 | 80 | 6 | 494 | 5 | 25 | 0 | 20 | 56 |
| E 160 | 754 | 85 | 53 | 506 | 110 | 285 | 145 | 22 | 416 | 92 | 276 | 220 | 53 | 400 | 103 | 6 | 494 | 5 | 25 | 0 | 20 | 56 |
| ТИП | D1макс. | D2 | D3h6 | D4 | D5 | D6 | D7-глубина | D8k6 | D9-глубина | D10 | D11 | D12 | D13 | Масса |
| мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | кг | |
| E 22 | 110 | 215 | 180 | 236 | M10 | 28 | M10-22 | 25 | M10-22 | R 3/8“ | M24x1.5 | 14 | R 1/2“ | 85.0 |
| E 40 | 140 | 265 | 230 | 286 | M10 | 38 | M12-28 | 28 | M10-22 | R 3/8“ | M30x1.5 | 18 | R 1“ | 128.0 |
| E 75 | 160 | 300 | 250 | 318 | M12 | 42 | M16-36 | 38 | M12-28 | R 1/2“ | M36x1.5 | 18 | R 1“ | 227.0 |
| E 100 | 200 | 350 | 300 | 395 | M16 | 55 | M16-36 | 42 | M16-36 | R 1/2“ | M36x1.5 | 22 | R 1“ | 390.0 |
| E 160 | 200 | 350 | 300 | 395 | M16 | 55 | M16-36 | 42 | M16-36 | R 1/2“ | M36x1.5 | 22 | R 1“ | 395.0 |
Возможны технические изменения.
